2-3 MONTAGE

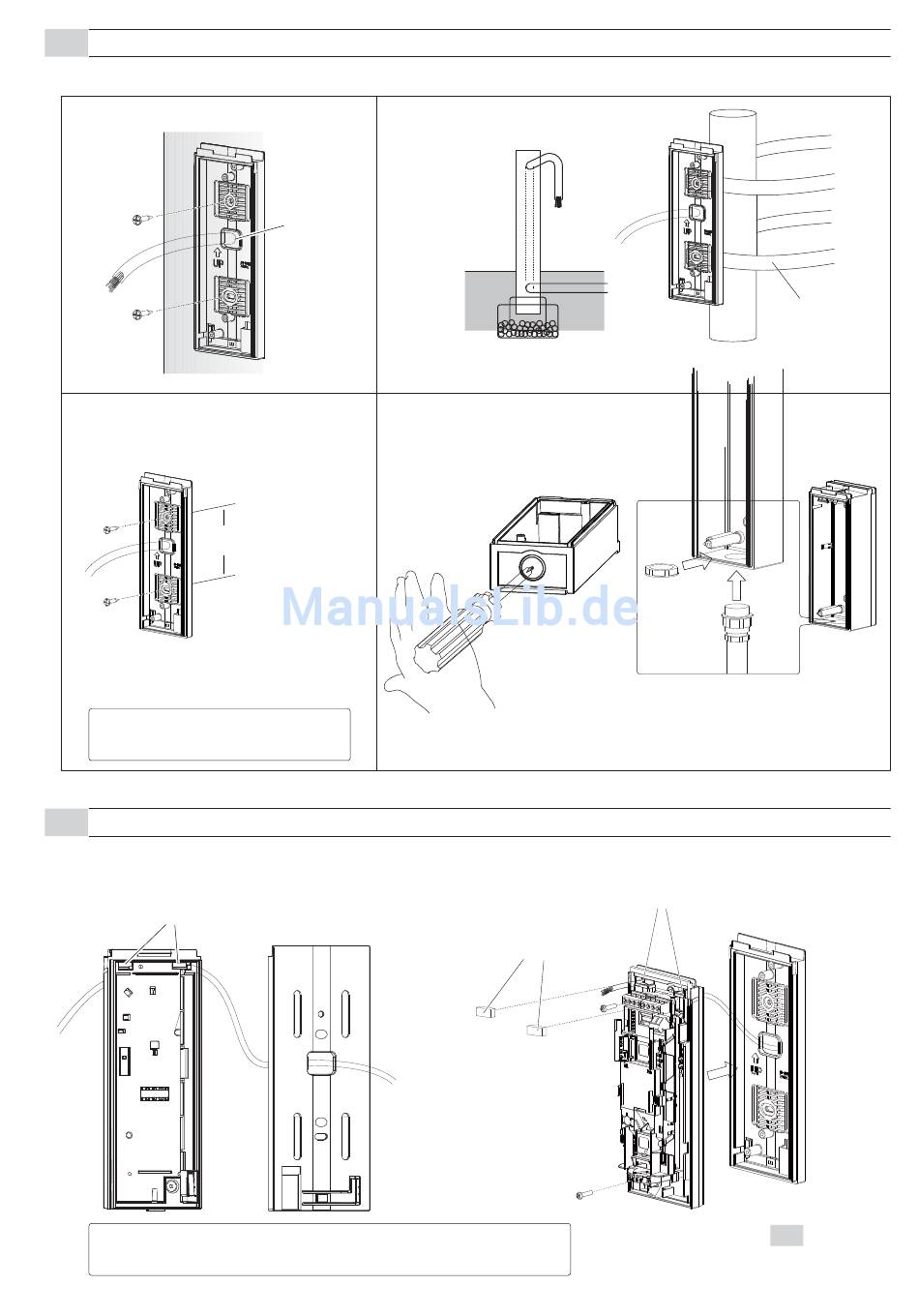

Montieren Sie die Montageplatte.
Wandmontage
Elektrischen Schaltkreiskasten montieren
Ein elektrischer Anschlusskasten kann
verbunden werden.
Abstand 83,5 mm
Wenn Sie den elektrischen Schaltkreiskasten
(einfach) montieren, befolgen Sie die
Wandmontageanweisungen.
Hinweis>>
Beachten Sie dessen Wasserfestigkeit.
2-4 MONTAGE OHNE RÜCKKASTEN
Die Einheit wird ohne Rückkasten installiert, es sei denn die Haupteinheit benötigt eine Vorwölbung an der zu montierenden Wand.
Montieren Sie die Haupteinheit auf die Montageplatte.
Anschlussloch
Hinweis>>
Es ist optional, den Rückkasten des festangeschlossenen Modells zu benutzen.
Pfahlmontage
Anschlussloch
Kabelinstallation
Öffnen Sie den Platzhalter,
der sich auf dem Boden des
Rückkastens befindet.
-5-
* Benutzen Sie ein Metallband mit
25 mm oder geringerer Breite.
Verbinden Sie das Rohr und
den Rückkasten.
ø 21 mm
Anschlussloch
Drahtisolierung
Machen Sie mit
Metallband
2-6
weiter.
