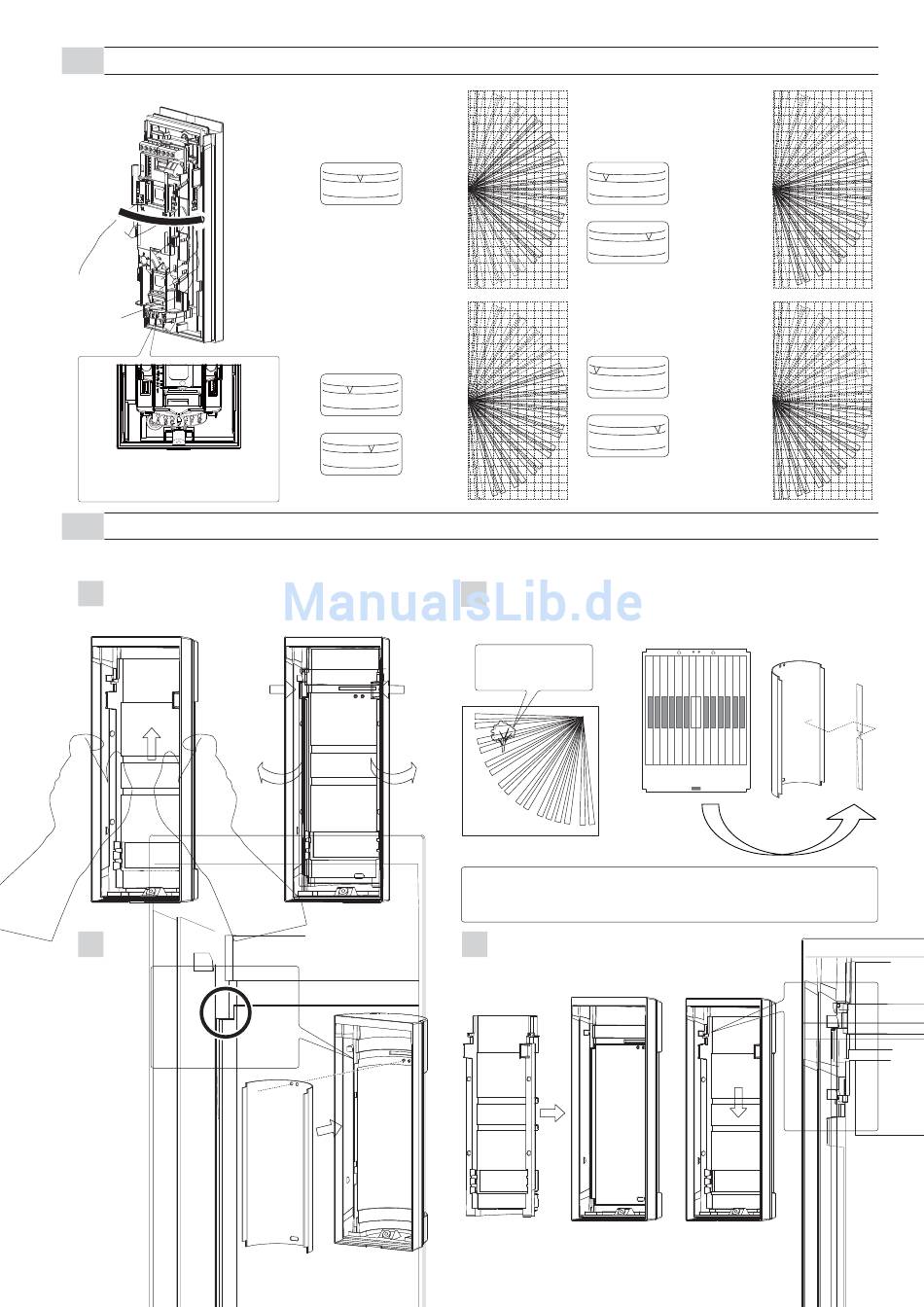

2-8 BEREICHSWINKELANPASSUNG

Der Winkel kann in 7 Stufen
von A bis G angepasst werden.

2-9 BEREICHSMASKIERUNG

Falls sich ein unerwünschtes Objekt im Wahrnehmungsbereich befindet, bringen Sie ein Bereichsmaskierungsetikett im
betreffenden Bereich an.
Schieben Sie den Linsenhalter zur Seite und
1
entfernen Sie ihn aus der Abdeckung, wie unten
angezeigt.
3
Bringen Sie die Linse in der Abdeckung an.
Fügen Sie den
herausstehenden Teil
der Abdeckung in das
Loch der Linse ein.
Passen Sie die
Kanten der Linse ein.
Horizontale Position D
(Standard)
A B C
E F G
D
Horizontale Position C
(E: symmetrische
Position)
A B C
E F G
D
oder
A B C
E F G
D
2
Unerwünschtes
Objekt (Baum)
Hinweis>>
Für die Erstellung eines speziellen Wahrnehmungsbereichs schlagen
Sie bitte am Ende dieser Gebrauchsanweisung nach.
4
-8-
Horizontale Position B
(F: symmetrische
Position)
A B C
E F G
D
oder
A B C
E F G
D
Horizontale Position A
(G: symmetrische
Position)
A B C
E F G
D
oder
A B C
E F G
D
Der Prüfungsbereich besteht
aus 14 Zonen, aber es A oder
G auswählen kann.
Identifizieren Sie die Positionen, die Sie maskieren wollen
auf der Linse und verwenden Sie einen entsprechenden
Streifen des Maskierungsblattes 1.
Montieren Sie den Linsenhalter an die Abdeckung.
Schieben Sie den Linsenhalter zur Seite, um ihn zu sichern.
