Inbetriebnahme

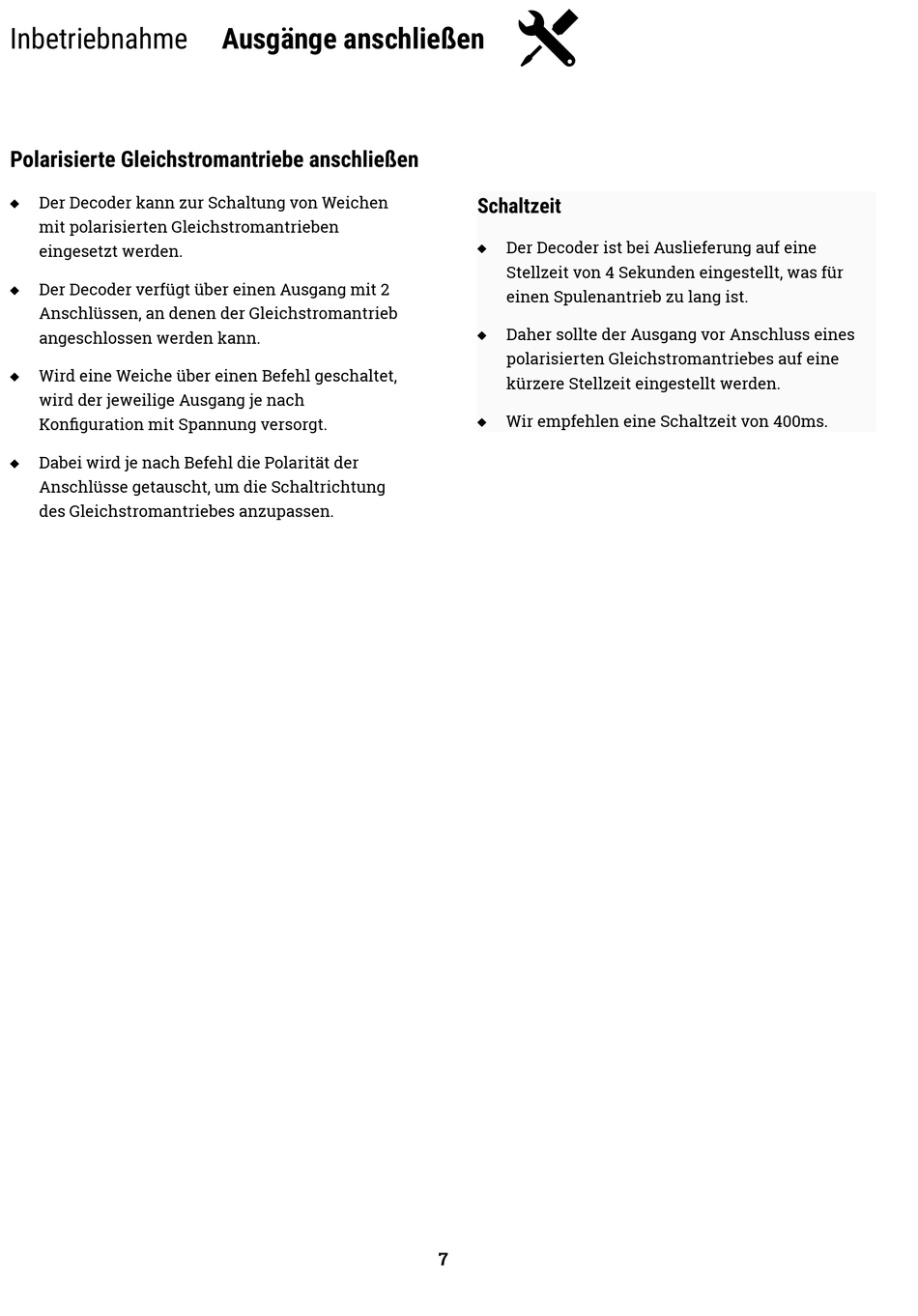

Polarisierte Gleichstromantriebe anschließen
Der Decoder kann zur Schaltung von Weichen

mit polarisierten Gleichstromantrieben
eingesetzt werden.
Der Decoder verfügt über einen Ausgang mit 2

Anschlüssen, an denen der Gleichstromantrieb
angeschlossen werden kann.
Wird eine Weiche über einen Befehl geschaltet,

wird der jeweilige Ausgang je nach
Konfiguration mit Spannung versorgt.
Dabei wird je nach Befehl die Polarität der

Anschlüsse getauscht, um die Schaltrichtung
des Gleichstromantriebes anzupassen.
Ausgänge anschließen
Schaltzeit
Der Decoder ist bei Auslieferung auf eine

Stellzeit von 4 Sekunden eingestellt, was für
einen Spulenantrieb zu lang ist.
Daher sollte der Ausgang vor Anschluss eines

polarisierten Gleichstromantriebes auf eine
kürzere Stellzeit eingestellt werden.
Wir empfehlen eine Schaltzeit von 400ms.

