Hauptregelung (Hpr1); Bedien- Und Anzeigeelemente - Rotex HPSU compact 308 Regelungsanleitung

2.3

Hauptregelung (HPR1)

An der Hauptregelung (HPR1) können Sie die Anlage aus-, einschalten, die Raumheizung bzw. Raumkühlung
serbereitung und die Zeitschaltprogramme einstellen, sowie Einstellungen für die Betriebsart des Außengeräts vornehmen.
Bei Anschluss eines optionalen Zuheizers (Booster-, Backup-Heater, G-plus) oder einer ROTEX Solaris-Anlage an die HPSU
compact, muss die Hauptregelung (HPR1) dafür in deren Parametereinstellungen entsprechend eingestellt werden. Der Vorgang
und die Einstellmöglichkeiten sind im Kapitel 3.2 „Hauptregelung (HPR1)" beschrieben.

2.3.1 Bedien- und Anzeigeelemente

1
2
3
4
5
6
7
8
9
10
11
12
13

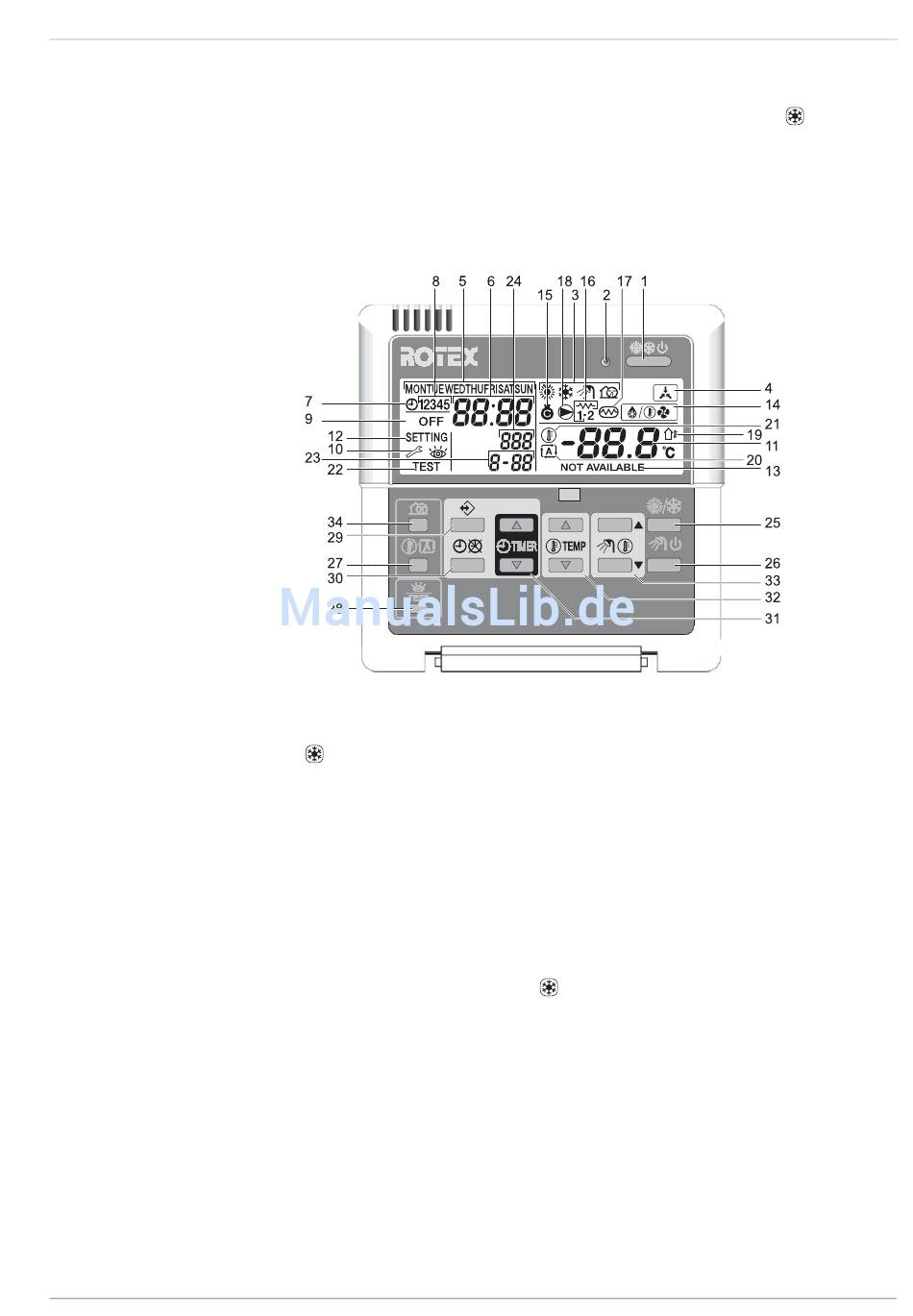

Bild 2-2
FA ROTEX HPSU compact 3C - 09/2012
Taste "Ein / Aus"
Betriebsanzeige LED
Anzeige Betriebsart "Raumheizung",
"Raumkühlung" ,
"Warmwasserbereitung",
"Geräuscharmer Betrieb"
Anzeige Regelung durch
Raumthermostat
Anzeige Wochentag
Anzeige Uhrzeit
Anzeige Programmuhr eingeschaltet
Anzeige aktuelles
Schaltzeitenprogramm
Anzeige Programmuhr ausgeschaltet
Anzeige Servicetechniker erforderlich
Anzeige eingestellte Temperatur
Anzeige Parametereinstellung aktiv
Anzeige "Funktion nicht verfügbar"
Bedienelemente der Hauptregelung
14 Anzeige Betriebsart "Inbetriebnahme",
"Abtaubetrieb"
15 Anzeige Kältemittelverdichter aktiv
16 Anzeige Backup-Funktion aktiv
17 Anzeige Booster-Funktion aktiv
18 Anzeige Umwälzpumpe aktiv
19 Anzeige Außentemperaturanzeige aktiv
20 Anzeige wetterabhängige
Sollwertregulierung aktiv
21 Anzeige Wasseraustrittstemperatur,
Außentemperatur bzw. Temperatur des
Warmwasserspeichers
22 Anzeige Probelauf aktiv
23 Anzeige Parametercode
24 Anzeige Fehlercode
25 Taste Betriebsart "Raumheizung",
(1
"Raumkühlung"
2 x Bedienung
, die Warmwas-
26 Taste Betriebsart
"Warmwasserbereitung"
27 Taste wetterabhängige
Sollwertregulierung
28 Taste Parametermodus, Testlauf
29 Taste Programmierung
30 Taste Programmuhr
31 Tasten Zeiteinstellung
32 Tasten Temperatureinstellung
33 Tasten Einstellung
Warmwassertemperatur
34 Taste Geräuscharmer Betrieb
(1
Bei Geräten ohne Kühlfunktion und auch bei an-
geschlossenem Raumthermostat, bzw. Funk-
Raumthermostat ist die Taste inaktiv.
(2
Nur bei HPSU compact 516 aktiviert.
(2
9
