Installations- und Bedienungshandbuch
(PVI-3600-DE Rev.: 1.1)
ACHTUNG: Die Nationalen Richtlinien und die örtlichen Vorschriften
überprüfen, so dass dann das Installationsschema diesen entspricht.
HINWEIS: Die gesamte Oberfläche der Photovoltaik-Module sorgfältig mit
mattem Material (vorzugsweise in Schwarz) abdecken und so vor den
Sonneneinstrahlungen schützen.
HINWEIS: In Übereinstimmung mit dem typischen Montageschema (siehe Abb.
8) muss jeder Array an einen DC-Trenner geschlossen werden. Auch am AC-
Ausgangszweig muss zwischen dem AURORA und dem Verteilernetz ein mit
Sicherungen ausgestatteter Trenner oder ein Schutzschalter installiert werden. Der
Einsatz von Sicherungen ist im Fall einer Montage eines zugelassenen
Schutzschalters nicht obligatorisch. Die Eigenschaften der Trennvorrichtung oder
des Schutzschalters sind 20 A und 240 V.
PV
DC
Array
Disconnect
Maximum Fuse
Rating 20A, 600V
Wire in accordance with
NEC Section 690 and
applicable local codes

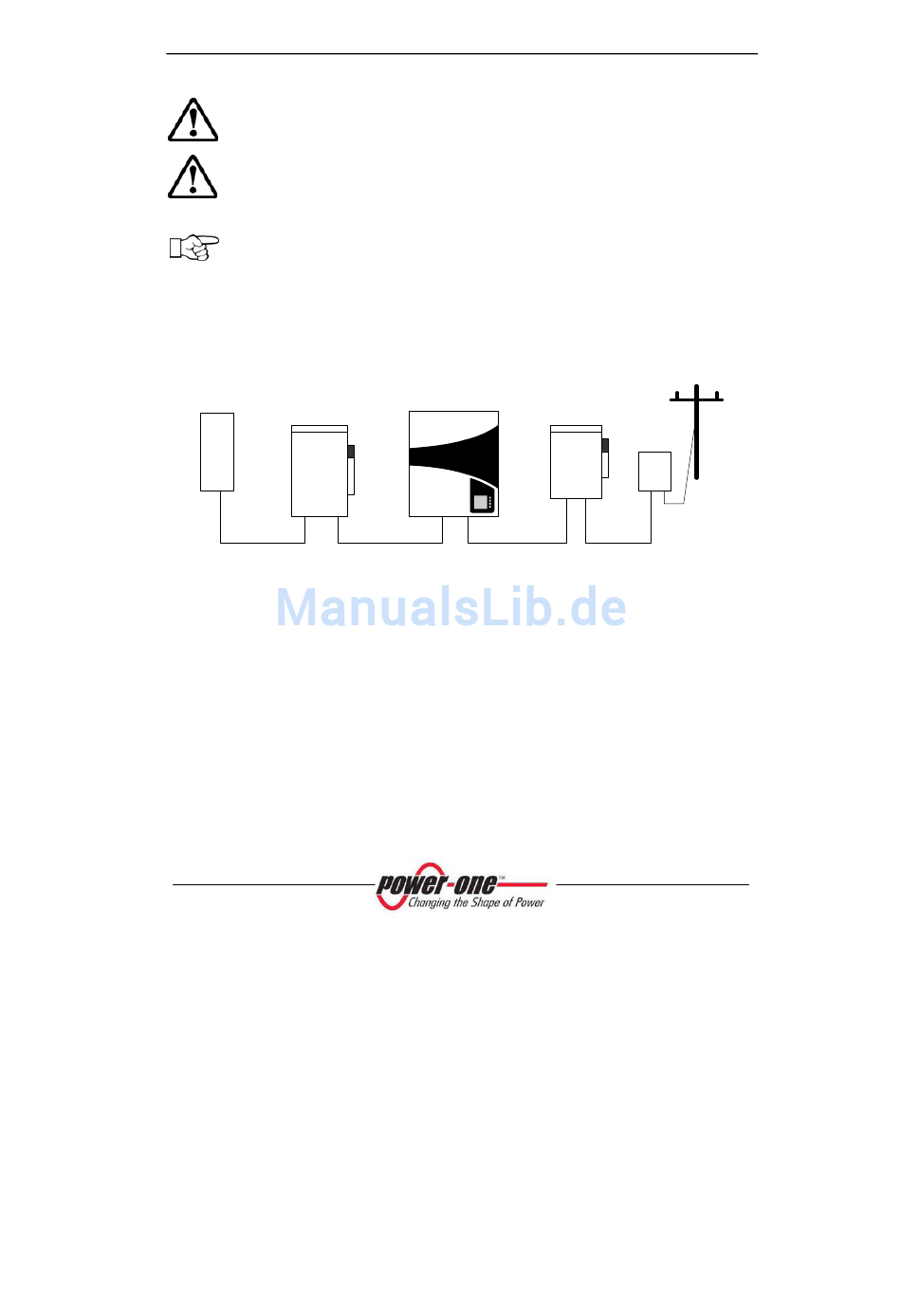

Abb. 8 Allgemeines Stromanschlussschema
Seite 25 von 88
Grid
AC
Disconnect
Load
Center
Maximum Fuse
Rating 20A, 600V
