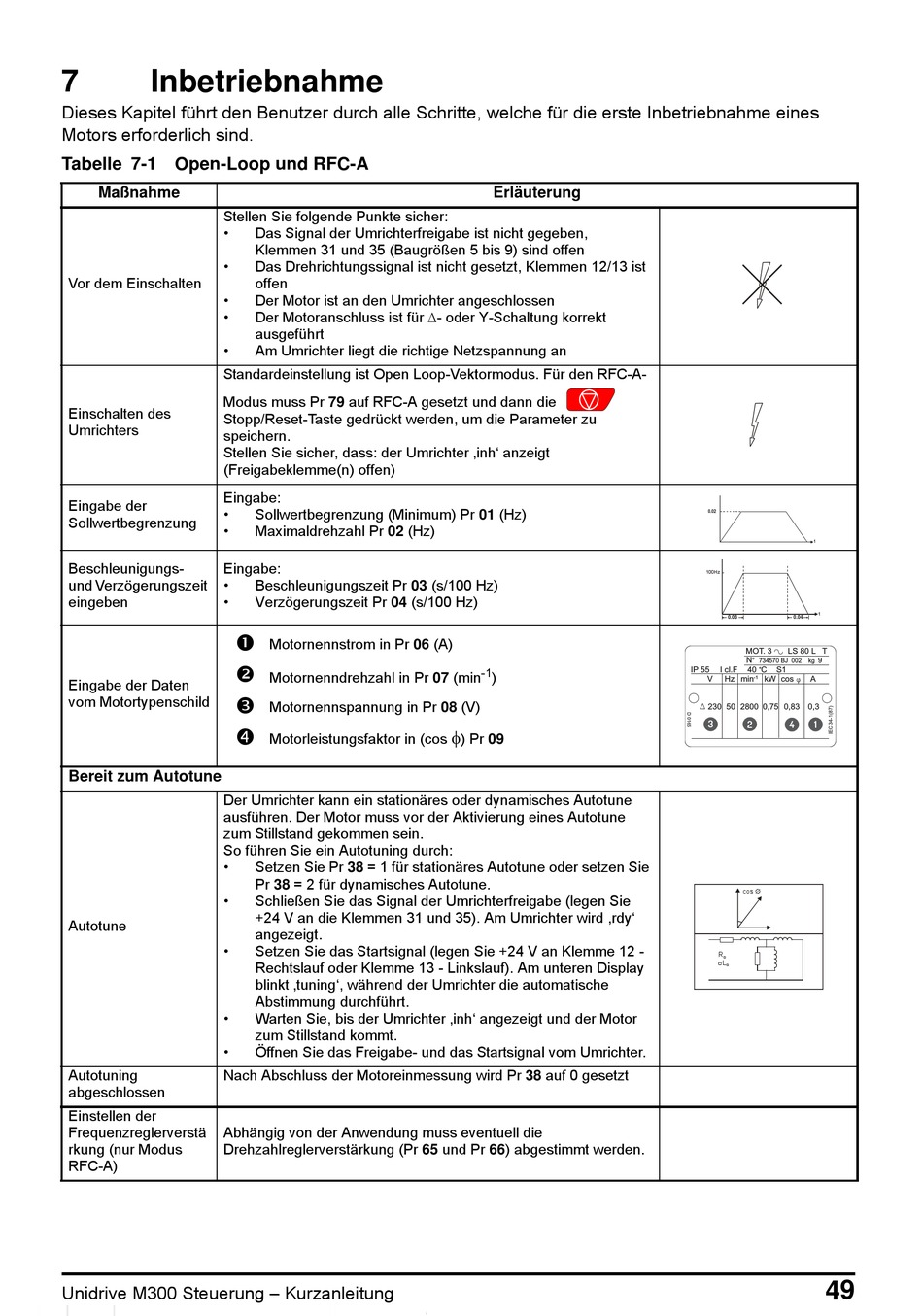

7
Inbetriebnahme
Dieses Kapitel führt den Benutzer durch alle Schritte, welche für die erste Inbetriebnahme eines
Motors erforderlich sind.
Tabelle 7-1 Open-Loop und RFC-A
Maßnahme
Stellen Sie folgende Punkte sicher:
•
•
Vor dem Einschalten
•
•
•
Standardeinstellung ist Open Loop-Vektormodus. Für den RFC-A-
Modus muss Pr 79 auf RFC-A gesetzt und dann die
Einschalten des
Stopp/Reset-Taste gedrückt werden, um die Parameter zu
Umrichters
speichern.
Stellen Sie sicher, dass: der Umrichter ‚inh' anzeigt
(Freigabeklemme(n) offen)
Eingabe:
Eingabe der
•
Sollwertbegrenzung
•
Beschleunigungs-
Eingabe:
und Verzögerungszeit
•
eingeben
•
Eingabe der Daten
vom Motortypenschild
Bereit zum Autotune
Der Umrichter kann ein stationäres oder dynamisches Autotune
ausführen. Der Motor muss vor der Aktivierung eines Autotune
zum Stillstand gekommen sein.
So führen Sie ein Autotuning durch:
•
•
Autotune
•
•
•
Autotuning
Nach Abschluss der Motoreinmessung wird Pr 38 auf 0 gesetzt
abgeschlossen
Einstellen der
Frequenzreglerverstä
Abhängig von der Anwendung muss eventuell die
rkung (nur Modus
Drehzahlreglerverstärkung (Pr 65 und Pr 66) abgestimmt werden.
RFC-A)
Unidrive M300 Steuerung – Kurzanleitung
Ausgabenummer: 3
Das Signal der Umrichterfreigabe ist nicht gegeben,
Klemmen 31 und 35 (Baugrößen 5 bis 9) sind offen
Das Drehrichtungssignal ist nicht gesetzt, Klemmen 12/13 ist
offen
Der Motor ist an den Umrichter angeschlossen
Der Motoranschluss ist für - oder Y-Schaltung korrekt
ausgeführt
Am Umrichter liegt die richtige Netzspannung an
Sollwertbegrenzung (Minimum) Pr 01 (Hz)
Maximaldrehzahl Pr 02 (Hz)
Beschleunigungszeit Pr 03 (s/100 Hz)
Verzögerungszeit Pr 04 (s/100 Hz)
Motornennstrom in Pr 06 (A)
Motornenndrehzahl in Pr 07 (min
Motornennspannung in Pr 08 (V)
Motorleistungsfaktor in (cos
Setzen Sie Pr 38 = 1 für stationäres Autotune oder setzen Sie
Pr 38 = 2 für dynamisches Autotune.
Schließen Sie das Signal der Umrichterfreigabe (legen Sie
+24 V an die Klemmen 31 und 35). Am Umrichter wird ,rdy'
angezeigt.
Setzen Sie das Startsignal (legen Sie +24 V an Klemme 12 -
Rechtslauf oder Klemme 13 - Linkslauf). Am unteren Display
blinkt ‚tuning', während der Umrichter die automatische
Abstimmung durchführt.
Warten Sie, bis der Umrichter ‚inh' angezeigt und der Motor
zum Stillstand kommt.
Öffnen Sie das Freigabe- und das Startsignal vom Umrichter.
Erläuterung
-1
)
) Pr 09
0.02
t
100Hz
t
0.03
0.04
MOT. 3
LS 80 L T
N
734570 BJ 002
kg
9
IP 55
I cl.F
40 C
S1
V
Hz min
-1
kW cos
A
230 50 2800 0,75 0,83 0,3
3
2
4
1
cos
R
S
L
S
49
