Keypad und Display
Das Keypad und die Anzeige liefern dem Benutzer Informationen über den Betriebszustand des
Umrichters, Alarme und Fehlercodes. Sie ermöglichen es, Parameter zu ändern, den Umrichter
anzuhalten, zu starten und zurückzusetzen.

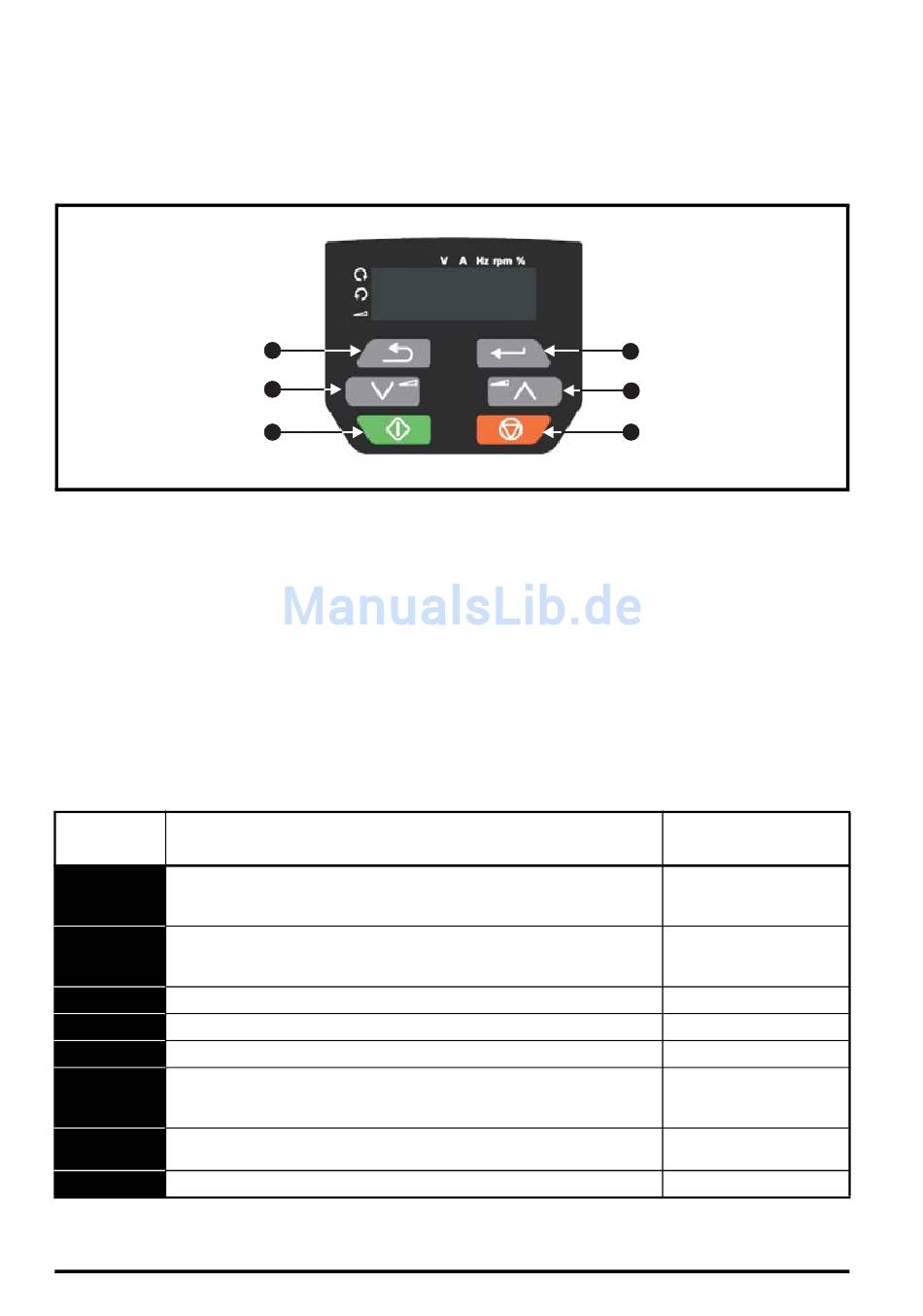

Abbildung 5-1 Ansicht des Keypads Unidrive M300
(1) Die Enter-Taste dient dem Aufruf des Parameteranzeige- oder -bearbeitungsmodus oder der
Bestätigung eines bearbeiteten Parameters.
(2, 5)
Die Navigationstasten dienen zur Auswahl eines bestimmten Parameters oder zur
Bearbeitung von Parameterwerten. Im Keypad-Modus dienen die Auf- und Ab-Tasten auch
zur Erhöhung oder Reduzierung der Motordrehzahl.
(3) Die Stop/Reset-Taste (rot) dient zum Anhalten des Umrichters im Keypad-Modus. Sie kann auch
zum Rücksetzen des Umrichters im Modus für Klemmenansteuerung verwendet werden.
(4) Die Start-Taste (grün) dient zum Starten des Umrichters im Keypad-Modus.
(6) Die Escape-Taste dient zum Verlassen des Modus Parameterbearbeitung / -anzeige oder um
eine Parameterbearbeitung rückgängig zu machen.
Tabelle 5-1 Anzeige von Statusinformationen
Textstring
Der Umrichter ist gesperrt und kann nicht betrieben werden.
Das STO-Signal wird nicht auf die STO-Klemmen gelegt oder wird auf
inh
0 gesetzt.
Der Umrichter kann gestartet werden. Die Umrichterfreigabe ist
aktiviert, aber der Umrichter ist nicht aktiv, weil der endgültige
rdy
Startbefehl nicht aktiviert ist.
Der Umrichter ist gestoppt/wird auf Nulldrehzahl gehalten.
Stop
Es wurde ein Verlust der Stromversorgung erfasst.
S.Loss
Der Umrichter wendet Gleichstrombremsung an.
dc.inj
Eine Fehlerabschaltung des Umrichters wurde ausgelöst, so dass der
Motor nicht mehr vom Umrichter gesteuert wird. Der Fehlercode wird
Er
auf dem Display angezeigt.
Der Umrichter hat Unterspannung, entweder im
UV
Niederspannungsmode oder im normalen Spannungsmode.
Die Aufwärmfunktion des Motors ist aktiviert.
HEAt
18
7
6
5
4
Beschreibung
1
2
3
Ausgangsstufe des
Unidrive M300 Steuerung – Kurzanleitung
Umrichters
Deaktiviert
Deaktiviert
Freigegeben
Freigegeben
Freigegeben
Deaktiviert
Deaktiviert
Freigegeben
Ausgabenummer: 3
