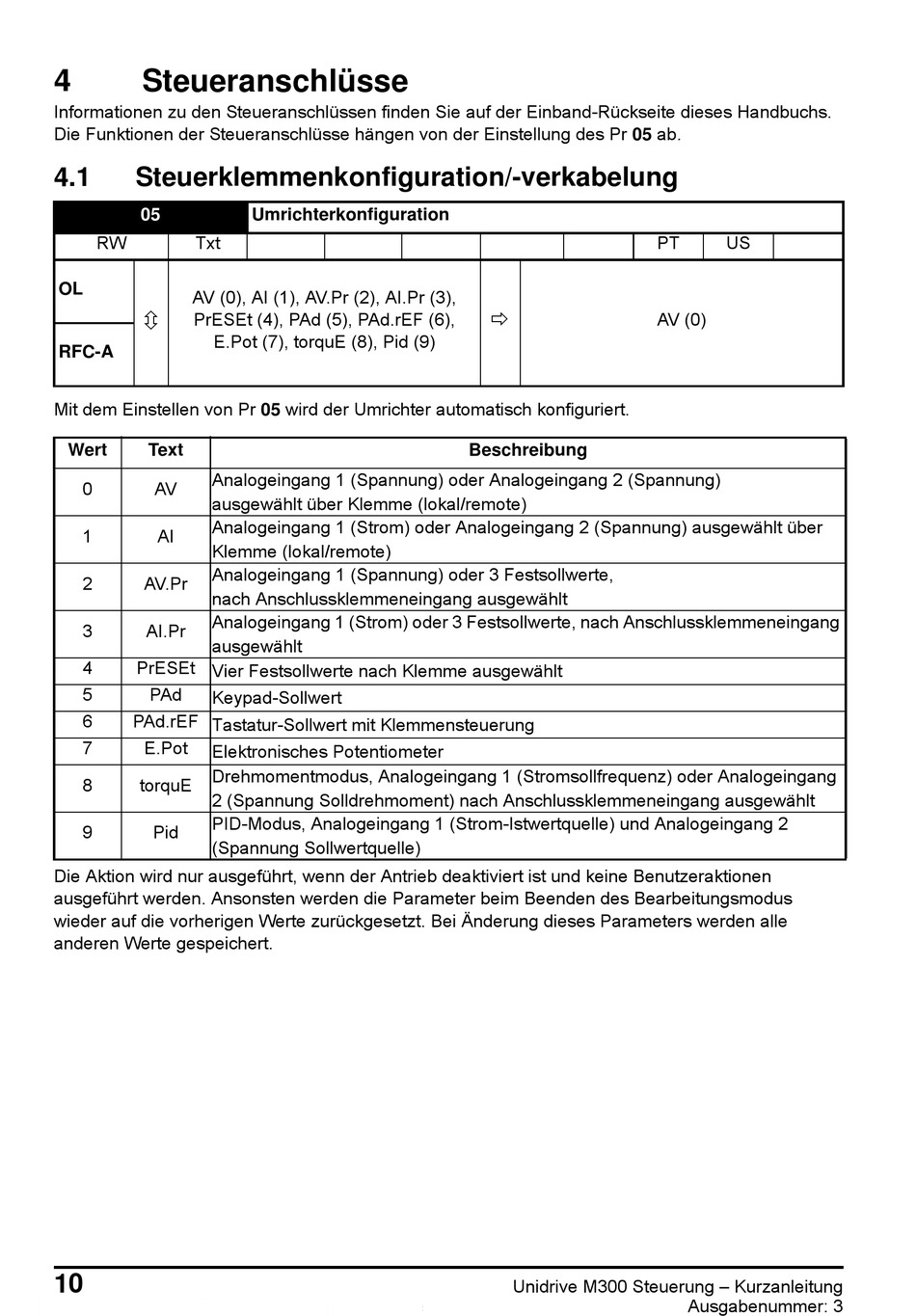

Steueranschlüsse
Informationen zu den Steueranschlüssen finden Sie auf der Einband-Rückseite dieses Handbuchs.
Die Funktionen der Steueranschlüsse hängen von der Einstellung des Pr 05 ab.
4.1
Steuerklemmenkonfiguration/-verkabelung
05
RW
Txt
OL
AV (0), AI (1), AV.Pr (2), AI.Pr (3),
PrESEt (4), PAd (5), PAd.rEF (6),
E.Pot (7), torquE (8), Pid (9)
RFC-A
Mit dem Einstellen von Pr 05 wird der Umrichter automatisch konfiguriert.
Wert
Text
Analogeingang 1 (Spannung) oder Analogeingang 2 (Spannung)
0
AV
ausgewählt über Klemme (lokal/remote)
Analogeingang 1 (Strom) oder Analogeingang 2 (Spannung) ausgewählt über
1
AI
Klemme (lokal/remote)
Analogeingang 1 (Spannung) oder 3 Festsollwerte,
2
AV.Pr
nach Anschlussklemmeneingang ausgewählt
Analogeingang 1 (Strom) oder 3 Festsollwerte, nach Anschlussklemmeneingang
3
AI.Pr
ausgewählt
4
PrESEt Vier Festsollwerte nach Klemme ausgewählt
5
PAd
Keypad-Sollwert
6
PAd.rEF Tastatur-Sollwert mit Klemmensteuerung
7
E.Pot
Elektronisches Potentiometer
Drehmomentmodus, Analogeingang 1 (Stromsollfrequenz) oder Analogeingang
8
torquE
2 (Spannung Solldrehmoment) nach Anschlussklemmeneingang ausgewählt
PID-Modus, Analogeingang 1 (Strom-Istwertquelle) und Analogeingang 2
9
Pid
(Spannung Sollwertquelle)
Die Aktion wird nur ausgeführt, wenn der Antrieb deaktiviert ist und keine Benutzeraktionen
ausgeführt werden. Ansonsten werden die Parameter beim Beenden des Bearbeitungsmodus
wieder auf die vorherigen Werte zurückgesetzt. Bei Änderung dieses Parameters werden alle
anderen Werte gespeichert.
10
Umrichterkonfiguration
Beschreibung
Unidrive M300 Steuerung – Kurzanleitung
PT
US
AV (0)
Ausgabenummer: 3
