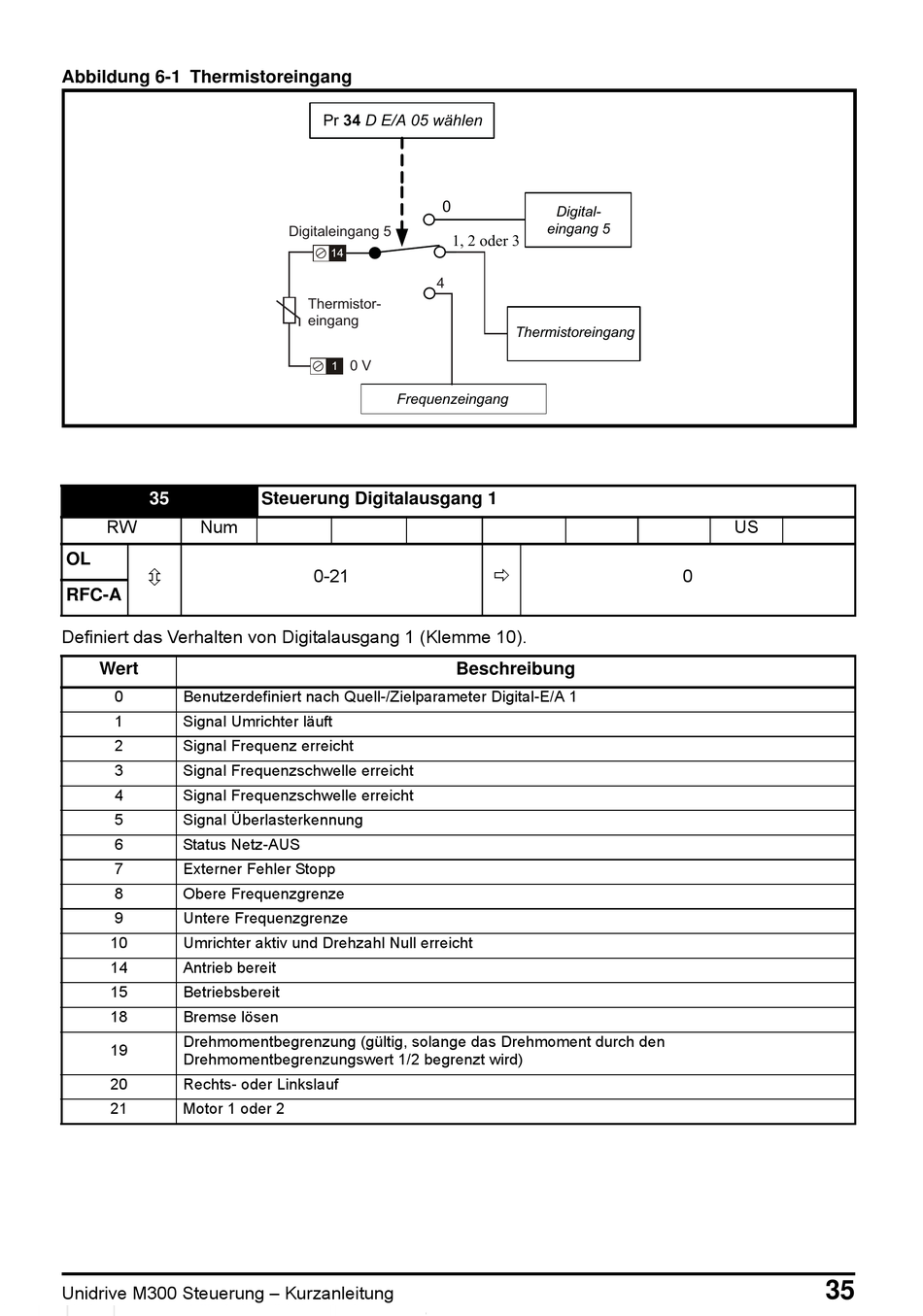

Abbildung 6-1 Thermistoreingang
35
RW
Num
OL
RFC-A
Definiert das Verhalten von Digitalausgang 1 (Klemme 10).
Wert
0
Benutzerdefiniert nach Quell-/Zielparameter Digital-E/A 1
1
Signal Umrichter läuft
2
Signal Frequenz erreicht
3
Signal Frequenzschwelle erreicht
4
Signal Frequenzschwelle erreicht
5
Signal Überlasterkennung
6
Status Netz-AUS
7
Externer Fehler Stopp
8
Obere Frequenzgrenze
9
Untere Frequenzgrenze
10
Umrichter aktiv und Drehzahl Null erreicht
14
Antrieb bereit
15
Betriebsbereit
18
Bremse lösen
Drehmomentbegrenzung (gültig, solange das Drehmoment durch den
19
Drehmomentbegrenzungswert 1/2 begrenzt wird)
20
Rechts- oder Linkslauf
21
Motor 1 oder 2
Unidrive M300 Steuerung – Kurzanleitung
Ausgabenummer: 3
Pr 34 D E/A 05 wählen
Digitaleingang 5
14
Thermistor-
eingang
0 V
1
Frequenzeingang
Steuerung Digitalausgang 1
0-21
0
Digital-
eingang 5
1, 2 oder 3
4
Thermistoreingang
Beschreibung
US
0
35
