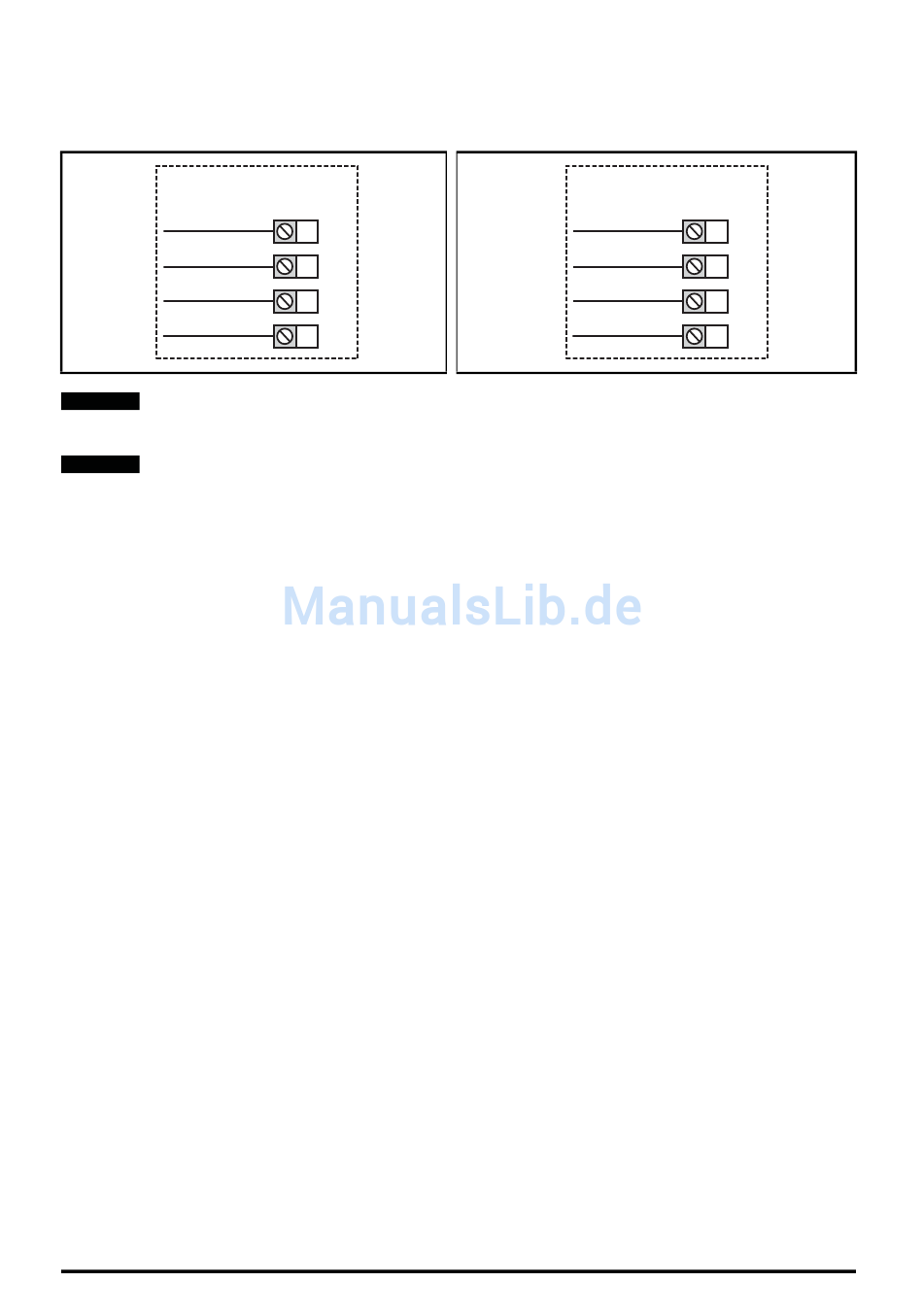

Abbildung 4-11 STO-Verbindungen bei
Umrichtern der
Baugrößen 1 bis 4
Safe Torque Off
STO1
0 V
ST01
0 V
ST02
STO2
Baugröße 1 bis 4
HINWEIS
Die 0 V-Klemmen am Safe Torque Off sind voneinander und von der 0 V isoliert.
Baugröße 5 und größer
HINWEIS
Die 0-V-Klemmen am Safe Torque Off sind nicht voneinander und nicht von der 0 V
allgemein isoliert.
Unidrive M300 Steuerung – Kurzanleitung
Ausgabenummer: 3
Abbildung 4-12 STO-Verbindungen bei
34
33
32
31
Umrichtern der
Baugrößen 5 und größer
Safe Torque Off
STO1
31
0 V
ST01
32
STO2
35
0 V
ST02
36
17
