16
RW
Txt
4-20.S (-6), 20-4.S (-5), 4-20.L (-4),
20-4.L (-3), 4-20.H (-2), 20-4.H (-1),
OL
0-20 (0), 20-0 (1), 4-20.tr (2),
20-4.tr (3), 4-20 (4), 20-4 (5), Volt (6)

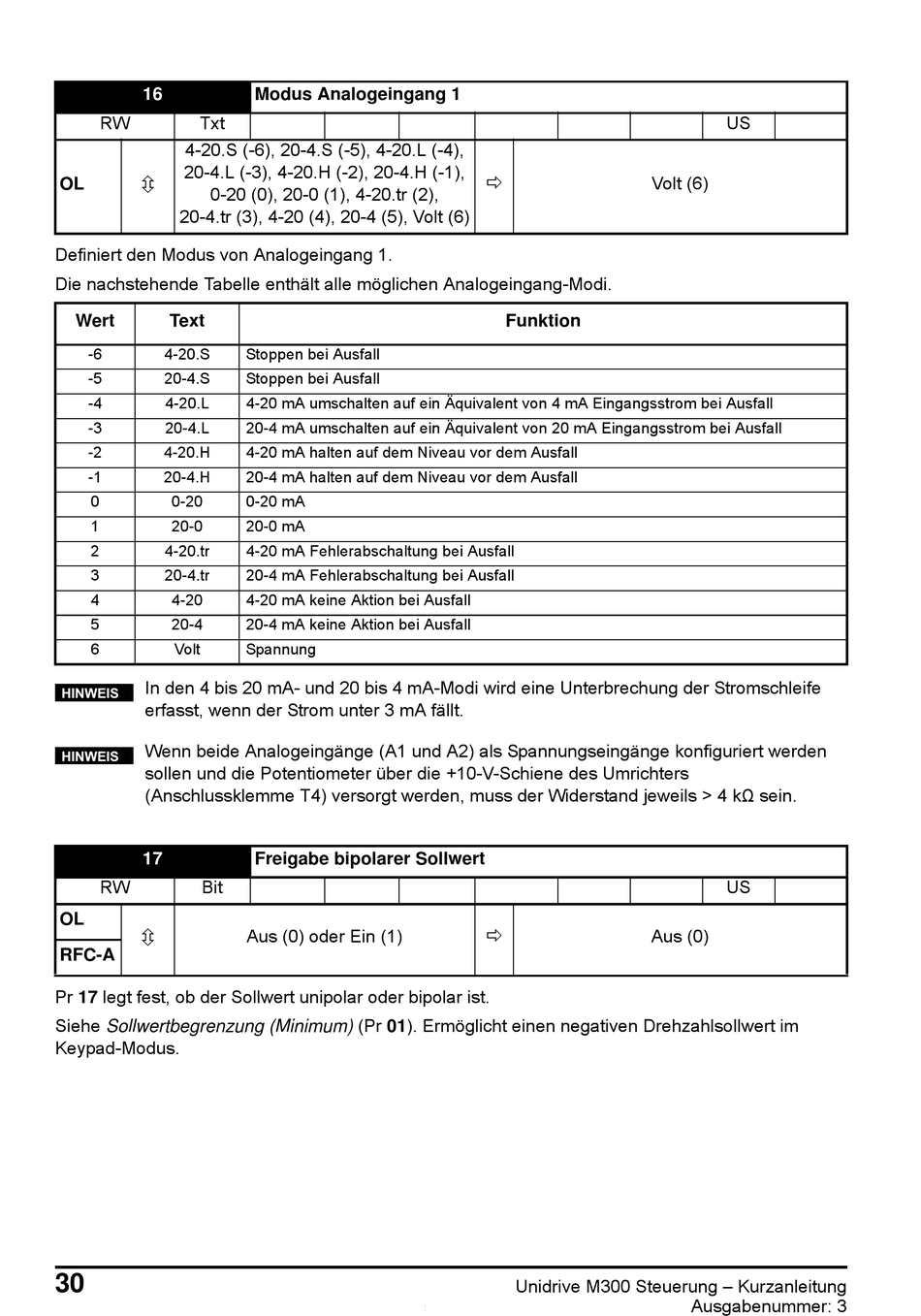

Definiert den Modus von Analogeingang 1.
Die nachstehende Tabelle enthält alle möglichen Analogeingang-Modi.
Wert
Text
-6
4-20.S
-5
20-4.S
-4
4-20.L
-3
20-4.L
-2
4-20.H
-1
20-4.H
0
0-20
1
20-0
2
4-20.tr
3
20-4.tr
4
4-20
5
20-4
6
Volt
In den 4 bis 20 mA- und 20 bis 4 mA-Modi wird eine Unterbrechung der Stromschleife
HINWEIS
erfasst, wenn der Strom unter 3 mA fällt.
Wenn beide Analogeingänge (A1 und A2) als Spannungseingänge konfiguriert werden
HINWEIS
sollen und die Potentiometer über die +10-V-Schiene des Umrichters
(Anschlussklemme T4) versorgt werden, muss der Widerstand jeweils > 4 kΩ sein.
17
RW
Bit
OL
RFC-A
Pr 17 legt fest, ob der Sollwert unipolar oder bipolar ist.
Siehe Sollwertbegrenzung (Minimum) (Pr 01). Ermöglicht einen negativen Drehzahlsollwert im
Keypad-Modus.
30
Modus Analogeingang 1
Stoppen bei Ausfall
Stoppen bei Ausfall
4-20 mA umschalten auf ein Äquivalent von 4 mA Eingangsstrom bei Ausfall
20-4 mA umschalten auf ein Äquivalent von 20 mA Eingangsstrom bei Ausfall
4-20 mA halten auf dem Niveau vor dem Ausfall
20-4 mA halten auf dem Niveau vor dem Ausfall
0-20 mA
20-0 mA
4-20 mA Fehlerabschaltung bei Ausfall
20-4 mA Fehlerabschaltung bei Ausfall
4-20 mA keine Aktion bei Ausfall
20-4 mA keine Aktion bei Ausfall
Spannung
Freigabe bipolarer Sollwert
Aus (0) oder Ein (1)
Volt (6)
Funktion
Aus (0)
