Seite/page 8

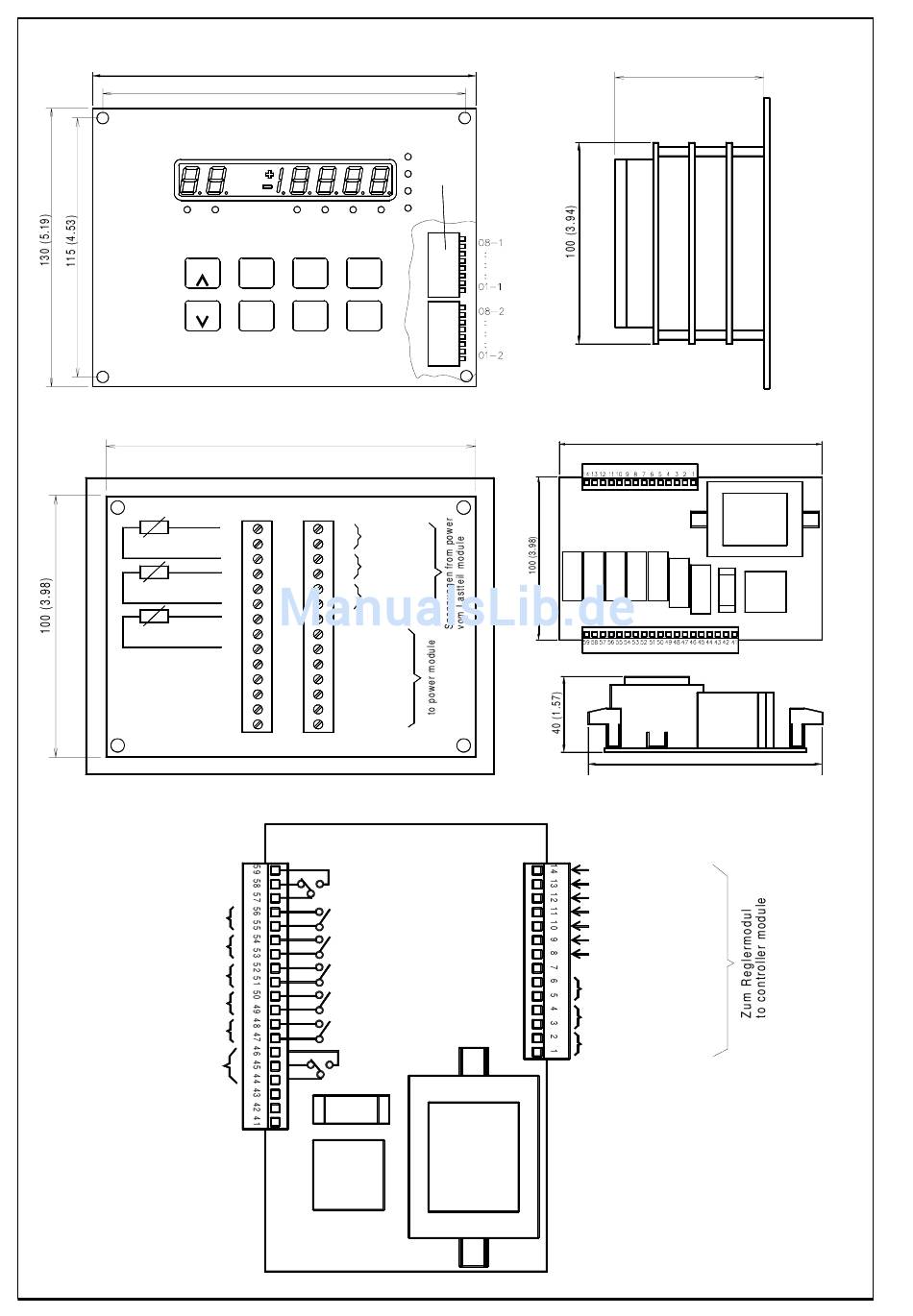

Maße der Reglerkarte, Lage der DIP-Schalter / Dimensions of Controller Module, Location of DIP-switches
Anschlüsse Reglerkarte / Controller Module Connections
Feuchtefühler
Humidity Sensor
Temperaturfühler
Temperature Sensor
Verdampferfühler
Evaporator Sensor
Anschlüsse Netzteilkarte / Power Module Connections
Abtauheizung
Defrost Heater
Lüfterstufe 2
Fan Speed 2
Entfeuchtung
De-humidifying
Befeuchtung
Humidifying
Heizung
Heating
Kühlung
Refrigeration
Netz / Mains L
Netz / Mains N
178 (7.0)
163 (6.42)
E L R E H A
160 (6.3)
21
1
14VAC / 0,1A
22
2
23
3
15VAC / 0,3A
24
4
25
5
10VAC / 0,5A
26
6
27
7
22V
28
8
Relay 1
29
9
Relay 2
30
10
Relais 3
31
Relais 4
11
32
12
Relais 5
33
13
Relais 6
34
Relais 7
14
Relay 7
Relay 6
Relay 5
Relay 4
Relay 3
Relay 2
Relay 1
P E
DIP-switches
see text
Maße Netzteilkarte / Power Module Dimensions
+22V
supply 1 (10V 500mA)
supply 2 (15V 300mA)
supply 3 (14V 100mA)
Technical Manual PRT 101
73 (2.88)
160 (6.3)
115 (4.53)
Signal Rel. 7
Signal Rel. 6
Signal Rel. 5
Signal Rel. 4
Signal Rel. 3
Signal Rel. 2
Signal Rel. 1
