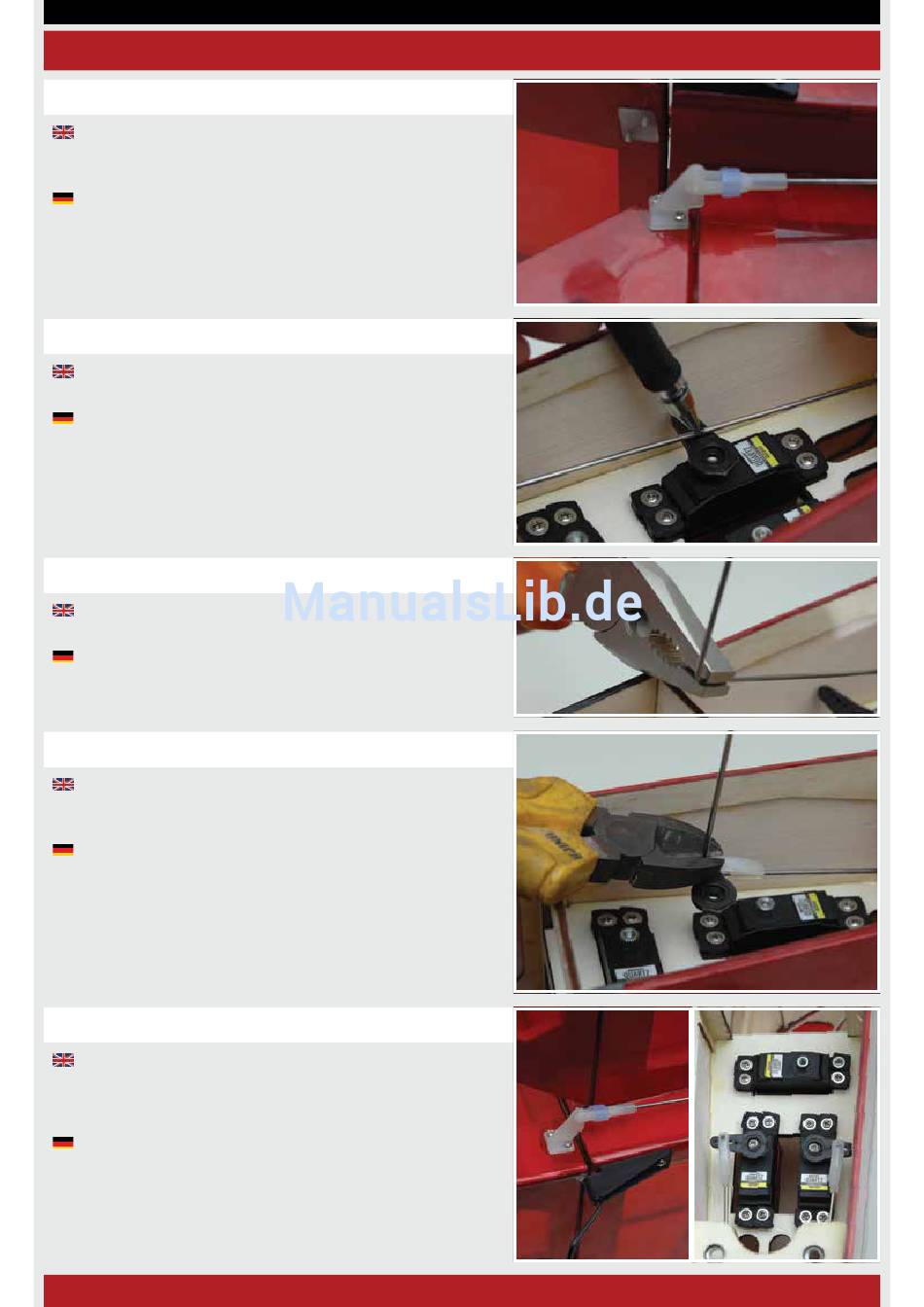

Stage 49 / Schritt 49
Screw a clevis onto the threaded end of the elevator pushrod
so that the rod goes through the clevis by 2mm. Slide on a tube
retainer and connect the clevis to the elevator horn as shown.
Schrauben Sie einen Gabelkopf auf das Gewindeende des
Höhenrudergestänges, so dass das Gestänge 2mm durch den
Gabelkopf geht. Schieben Sie einen Sicherungsschlauch darüber
und verbinden den Gabelkopf mit dem Höhenruderhorn, wie
gezeigt.
Stage 50 / Schritt 50
With the elevator and elevator servo centred, mark the point
that the pushrod passes the servo output arm.
Mit dem ausgemittelten Höhenruder und Servo markieren Sie
die Position des Gestänges an dem Punkt, wo es den Servoarm
passiert
Stage 51 / Schritt 51
Form a 90° bend in the pushrod at this marked point using a
pair of pliers.
Biegen Sie das Gestänge mit einer Zange an der markierten
Position um 90°.
Stage 52 / Schritt 52
Slide the servo horn down the bent pushrod and clip on a
moulded swing-in keeper. Now trim off the excess length of wire,
refit the horn and test the operation of the elevator.
Schieben Sie das gebogene Gestänge von unten in den
Servoarm und montieren einen "Swing - In" Gabelkopf. Dann
befestigen Sie das Horn und überprüfen die Funktion des
Höhenruders.
Stage 53 / Schritt 53
In exactly the same way as the elevator now fit the rudder
horn and pushrod then connect them to the rudder servo. Ensure
all controls move freely throught the entire range of travel without
binding. Screw the horns to the servo outputs when completed.
Auf die gleiche Weise, wie Sie das Höhenruder befestigt
haben, montieren Sie das Seitenruderhorn und befestigen dann
das Gestänge am Seitenruderservo. Vergewissern Sie sich dass
alle Ruderbewegungen, über den gesamten Ruderweg frei
beweglich sind. Wenn Sie alles abgeschlossen haben, schrauben
Sie die Servohörner fest.
