Aufbau und Anschluss
4.3 Bediengerät anschließen
Vorgehen

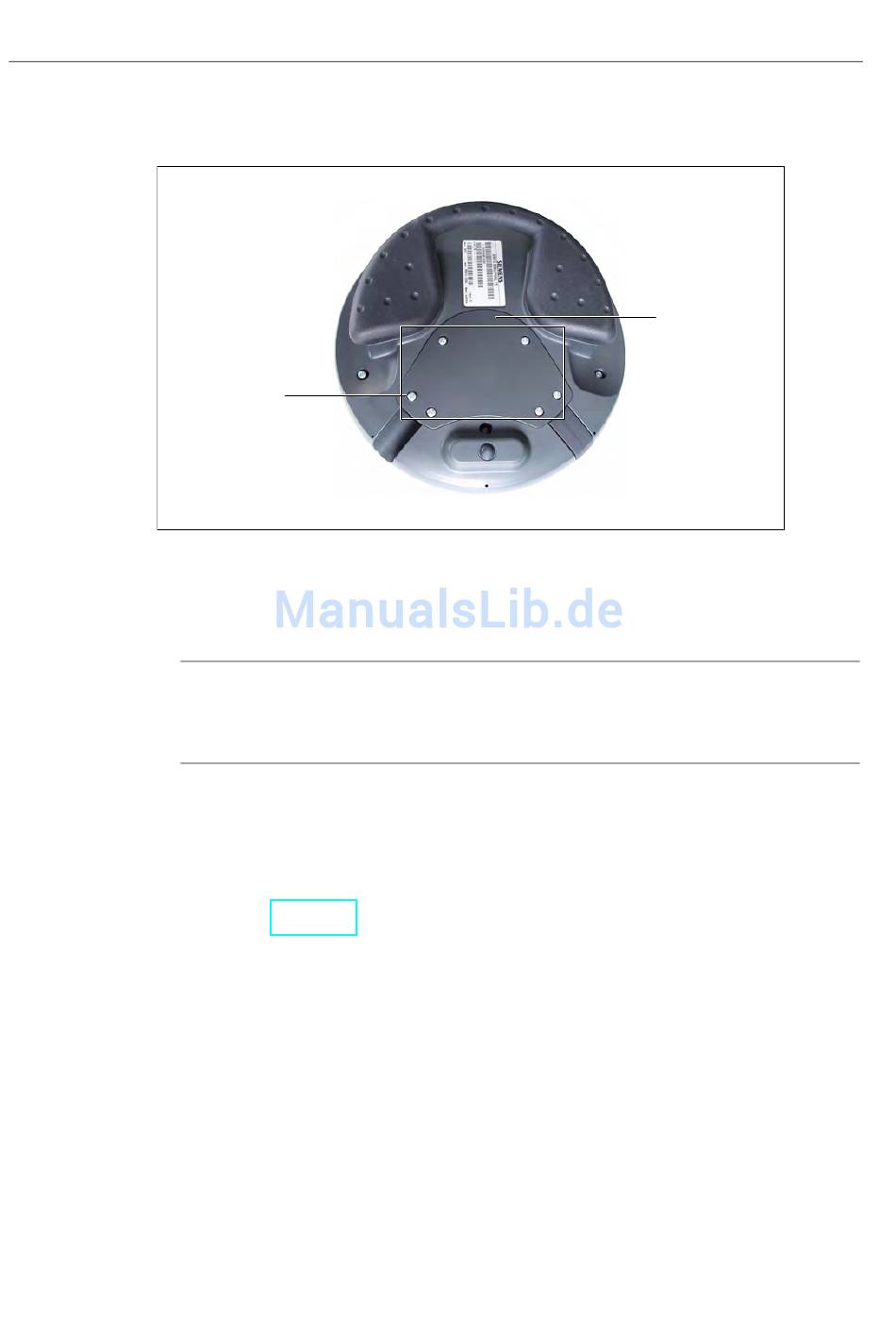

Bild 4-1
1. Schrauben Sie auf der Rückseite des Mobile Panel 170 die sechs Schrauben (1) etwa 1
2. Legen Sie die Abdeckung (2) mit den Schrauben sicher ab.
Siehe auch
EGB-Richtlinie (Seite A-1)
4-6
1
Anschlussfach öffnen
cm weit heraus.
Hinweis
Die Abdeckung ist so gestaltet worden, dass die Schrauben unverlierbar sind. Drehen
Sie deshalb die Schrauben nur 1 cm weit heraus. Sie lassen sich dann mit der
Abdeckung abnehmen und verbleiben auch dort.
Mobile Panel 170 (WinCC flexible)
Betriebsanleitung, Ausgabe 03/2004, 6AV6691-1DC01-0AA0
