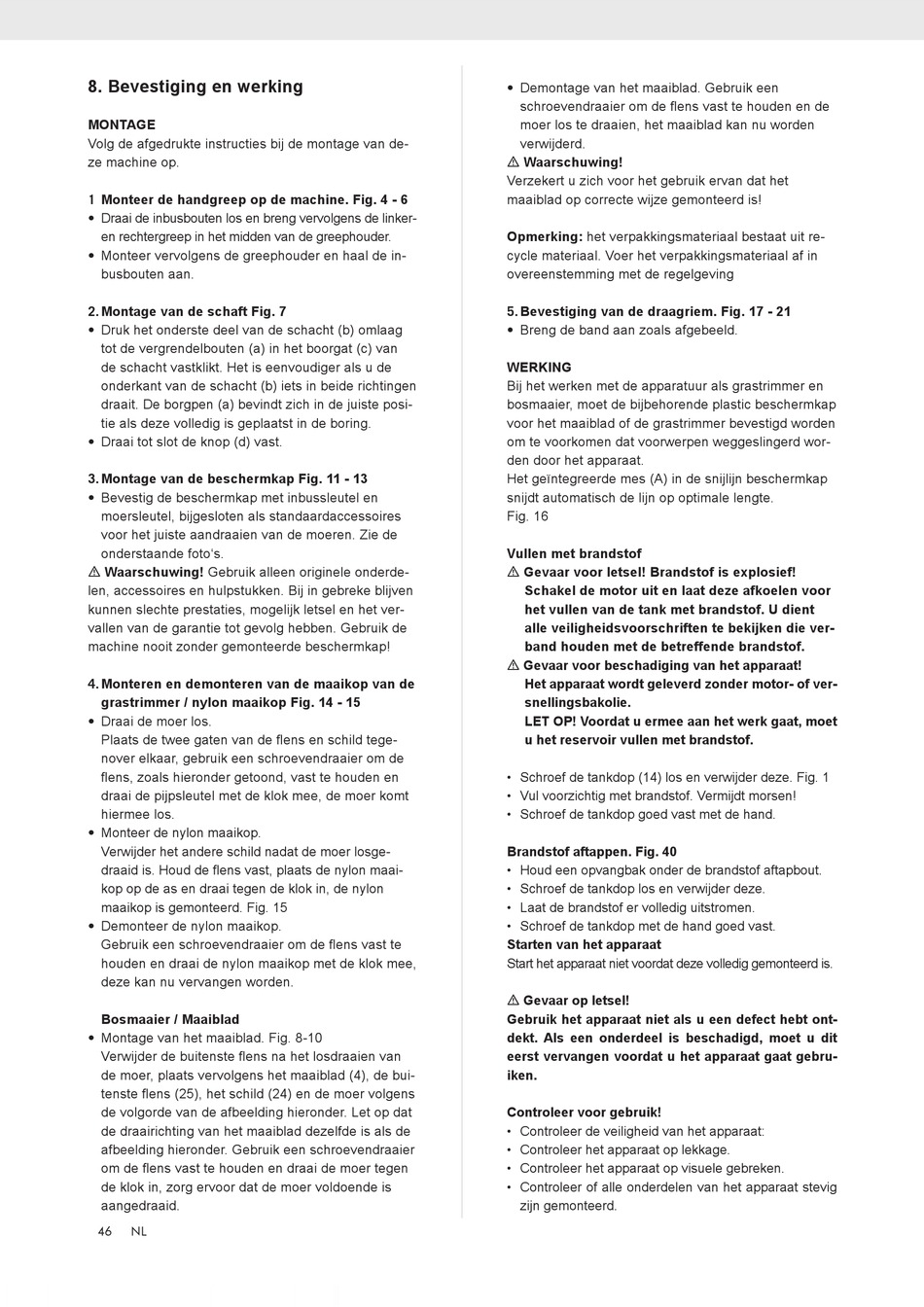

8. Bevestiging en werking

MONTAGE
Volg de afgedrukte instructies bij de montage van de-
ze machine op.
1 Monteer de handgreep op de machine. Fig. 4 - 6
• Draai de inbusbouten los en breng vervolgens de linker-
en rechtergreep in het midden van de greephouder.
• Monteer vervolgens de greephouder en haal de in-
busbouten aan.
2. Montage van de schaft Fig. 7
• Druk het onderste deel van de schacht (b) omlaag
tot de vergrendelbouten (a) in het boorgat (c) van
de schacht vastklikt. Het is eenvoudiger als u de
onderkant van de schacht (b) iets in beide richtingen
draait. De borgpen (a) bevindt zich in de juiste posi-
tie als deze volledig is geplaatst in de boring.
• Draai tot slot de knop (d) vast.
3. Montage van de beschermkap Fig. 11 - 13
• Bevestig de beschermkap met inbussleutel en
moersleutel, bijgesloten als standaardaccessoires
voor het juiste aandraaien van de moeren. Zie de
onderstaande foto's.
m Waarschuwing! Gebruik alleen originele onderde-
len, accessoires en hulpstukken. Bij in gebreke blijven
kunnen slechte prestaties, mogelijk letsel en het ver-
vallen van de garantie tot gevolg hebben. Gebruik de
machine nooit zonder gemonteerde beschermkap!
4. Monteren en demonteren van de maaikop van de
grastrimmer / nylon maaikop Fig. 14 - 15
• Draai de moer los.
Plaats de twee gaten van de flens en schild tege-
nover elkaar, gebruik een schroevendraaier om de
flens, zoals hieronder getoond, vast te houden en
draai de pijpsleutel met de klok mee, de moer komt
hiermee los.
• Monteer de nylon maaikop.
Verwijder het andere schild nadat de moer losge-
draaid is. Houd de flens vast, plaats de nylon maai-
kop op de as en draai tegen de klok in, de nylon
maaikop is gemonteerd. Fig. 15
• Demonteer de nylon maaikop.
Gebruik een schroevendraaier om de flens vast te
houden en draai de nylon maaikop met de klok mee,
deze kan nu vervangen worden.
Bosmaaier / Maaiblad
• Montage van het maaiblad. Fig. 8-10
Verwijder de buitenste flens na het losdraaien van
de moer, plaats vervolgens het maaiblad (4), de bui-
tenste flens (25), het schild (24) en de moer volgens
de volgorde van de afbeelding hieronder. Let op dat
de draairichting van het maaiblad dezelfde is als de
afbeelding hieronder. Gebruik een schroevendraaier
om de flens vast te houden en draai de moer tegen
de klok in, zorg ervoor dat de moer voldoende is
aangedraaid.
46 NL
• Demontage van het maaiblad. Gebruik een
schroevendraaier om de flens vast te houden en de
moer los te draaien, het maaiblad kan nu worden
verwijderd.
m Waarschuwing!
Verzekert u zich voor het gebruik ervan dat het
maaiblad op correcte wijze gemonteerd is!
Opmerking: het verpakkingsmateriaal bestaat uit re-
cycle materiaal. Voer het verpakkingsmateriaal af in
overeenstemming met de regelgeving
5. Bevestiging van de draagriem. Fig. 17 - 21
• Breng de band aan zoals afgebeeld.
WERKING
Bij het werken met de apparatuur als grastrimmer en
bosmaaier, moet de bijbehorende plastic beschermkap
voor het maaiblad of de grastrimmer bevestigd worden
om te voorkomen dat voorwerpen weggeslingerd wor-
den door het apparaat.
Het geïntegreerde mes (A) in de snijlijn beschermkap
snijdt automatisch de lijn op optimale lengte.
Fig. 16
Vullen met brandstof
m Gevaar voor letsel! Brandstof is explosief!
Schakel de motor uit en laat deze afkoelen voor
het vullen van de tank met brandstof. U dient
alle veiligheidsvoorschriften te bekijken die ver-
band houden met de betreffende brandstof.
m Gevaar voor beschadiging van het apparaat!
Het apparaat wordt geleverd zonder motor- of ver-
snellingsbakolie.
LET OP! Voordat u ermee aan het werk gaat, moet
u het reservoir vullen met brandstof.
• Schroef de tankdop (14) los en verwijder deze. Fig. 1
• Vul voorzichtig met brandstof. Vermijdt morsen!
• Schroef de tankdop goed vast met de hand.
Brandstof aftappen. Fig. 40
• Houd een opvangbak onder de brandstof aftapbout.
• Schroef de tankdop los en verwijder deze.
• Laat de brandstof er volledig uitstromen.
• Schroef de tankdop met de hand goed vast.
Starten van het apparaat
Start het apparaat niet voordat deze volledig gemonteerd is.
m Gevaar op letsel!
Gebruik het apparaat niet als u een defect hebt ont-
dekt. Als een onderdeel is beschadigd, moet u dit
eerst vervangen voordat u het apparaat gaat gebru-
iken.
Controleer voor gebruik!
• Controleer de veiligheid van het apparaat:
• Controleer het apparaat op lekkage.
• Controleer het apparaat op visuele gebreken.
• Controleer of alle onderdelen van het apparaat stevig
zijn gemonteerd.
