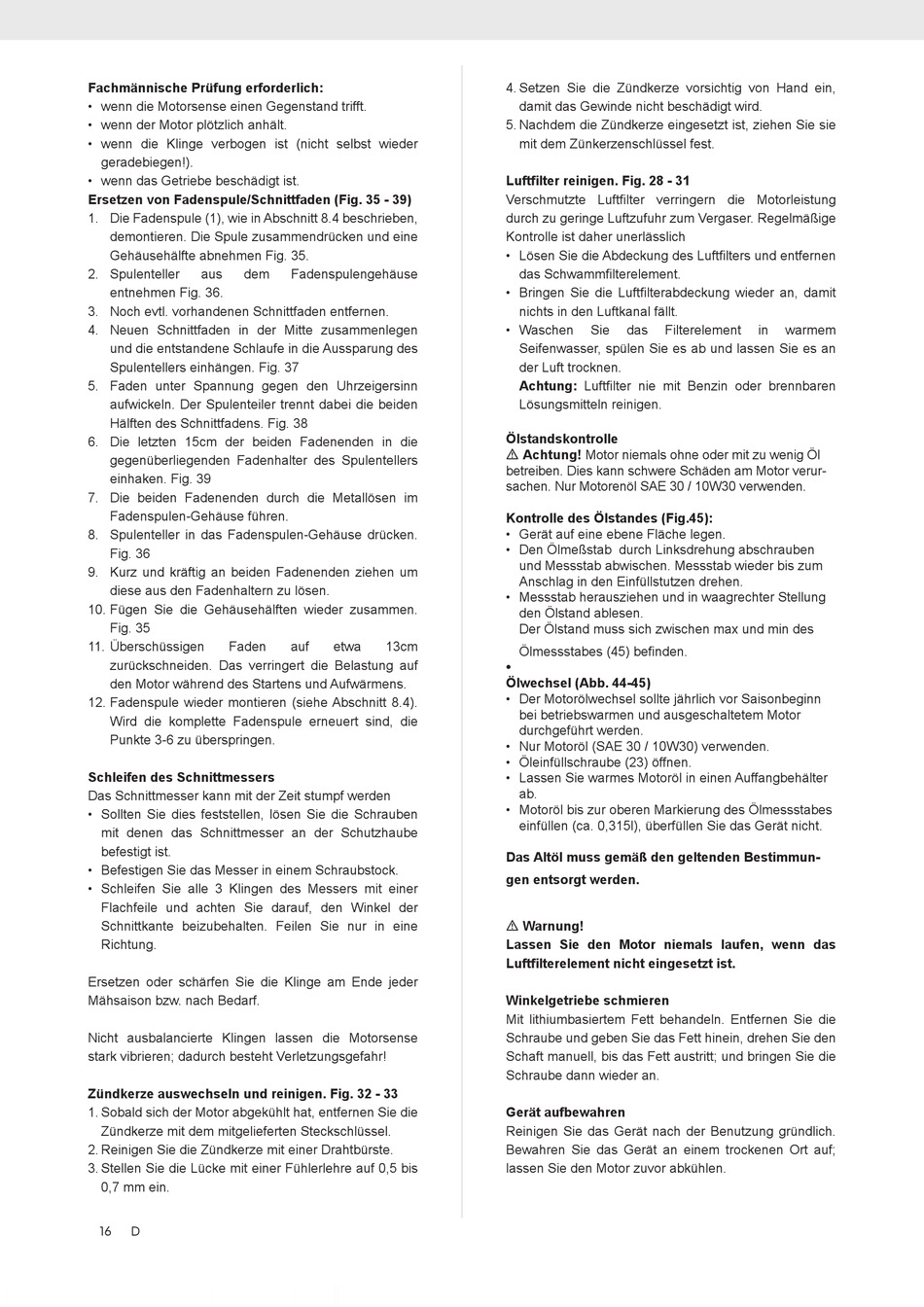

Scheppach BCH3200PB4 Originalbetriebsanleitung Seite 16

Fachmännische Prüfung erforderlich:
• wenn die Motorsense einen Gegenstand trifft.
• wenn der Motor plötzlich anhält.
• wenn die Klinge verbogen ist (nicht selbst wieder
geradebiegen!).
• wenn das Getriebe beschädigt ist.
Ersetzen von Fadenspule/Schnittfaden (Fig. 35 - 39)
1. Die Fadenspule (1), wie in Abschnitt 8.4 beschrieben,
demontieren. Die Spule zusammendrücken und eine
Gehäusehälfte abnehmen Fig. 35.
2. Spulenteller aus dem
entnehmen Fig. 36.
3. Noch evtl. vorhandenen Schnittfaden entfernen.
4. Neuen Schnittfaden in der Mitte zusammenlegen
und die entstandene Schlaufe in die Aussparung des
Spulentellers einhängen. Fig. 37
5. Faden unter Spannung gegen den Uhrzeigersinn
aufwickeln. Der Spulenteiler trennt dabei die beiden
Hälften des Schnittfadens. Fig. 38
6. Die letzten 15cm der beiden Fadenenden in die
gegenüberliegenden Fadenhalter des Spulentellers
einhaken. Fig. 39
7. Die beiden Fadenenden durch die Metallösen im
Fadenspulen-Gehäuse führen.
8. Spulenteller in das Fadenspulen-Gehäuse drücken.
Fig. 36
9. Kurz und kräftig an beiden Fadenenden ziehen um
diese aus den Fadenhaltern zu lösen.
10. Fügen Sie die Gehäusehälften wieder zusammen.
Fig. 35
11. Überschüssigen Faden
zurückschneiden. Das verringert die Belastung auf
den Motor während des Startens und Aufwärmens.
12. Fadenspule wieder montieren (siehe Abschnitt 8.4).
Wird die komplette Fadenspule erneuert sind, die
Punkte 3-6 zu überspringen.
Schleifen des Schnittmessers
Das Schnittmesser kann mit der Zeit stumpf werden
• Sollten Sie dies feststellen, lösen Sie die Schrauben
mit denen das Schnittmesser an der Schutzhaube
befestigt ist.
• Befestigen Sie das Messer in einem Schraubstock.
• Schleifen Sie alle 3 Klingen des Messers mit einer
Flachfeile und achten Sie darauf, den Winkel der
Schnittkante beizubehalten. Feilen Sie nur in eine
Richtung.
Ersetzen oder schärfen Sie die Klinge am Ende jeder
Mähsaison bzw. nach Bedarf.
Nicht ausbalancierte Klingen lassen die Motorsense
stark vibrieren; dadurch besteht Verletzungsgefahr!
Zündkerze auswechseln und reinigen. Fig. 32 - 33
1. Sobald sich der Motor abgekühlt hat, entfernen Sie die
Zündkerze mit dem mitgelieferten Steckschlüssel.
2. Reinigen Sie die Zündkerze mit einer Drahtbürste.
3. Stellen Sie die Lücke mit einer Fühlerlehre auf 0,5 bis
0,7 mm ein.
16 D
Fadenspulengehäuse
auf etwa 13cm
4. Setzen Sie die Zündkerze vorsichtig von Hand ein,
damit das Gewinde nicht beschädigt wird.
5. Nachdem die Zündkerze eingesetzt ist, ziehen Sie sie
mit dem Zünkerzenschlüssel fest.
Luftfilter reinigen. Fig. 28 - 31
Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige
Kontrolle ist daher unerlässlich
• Lösen Sie die Abdeckung des Luftfilters und entfernen
das Schwammfilterelement.
• Bringen Sie die Luftfilterabdeckung wieder an, damit
nichts in den Luftkanal fällt.
• Waschen Sie das Filterelement
Seifenwasser, spülen Sie es ab und lassen Sie es an
der Luft trocknen.
Achtung: Luftfilter nie mit Benzin oder brennbaren
Lösungsmitteln reinigen.
Ölstandskontrolle
m Achtung! Motor niemals ohne oder mit zu wenig Öl
betreiben. Dies kann schwere Schäden am Motor verur-
sachen. Nur Motorenöl SAE 30 / 10W30 verwenden.
Kontrolle des Ölstandes (Fig.45):
• Gerät auf eine ebene Fläche legen.
• Den Ölmeßstab durch Linksdrehung abschrauben
und Messstab abwischen. Messstab wieder bis zum
Anschlag in den Einfüllstutzen drehen.
• Messstab herausziehen und in waagrechter Stellung
den Ölstand ablesen.
Der Ölstand muss sich zwischen max und min des
Ölmessstabes (45) befinden.
•
Ölwechsel (Abb. 44-45)
• Der Motorölwechsel sollte jährlich vor Saisonbeginn
bei betriebswarmen und ausgeschaltetem Motor
durchgeführt werden.
• Nur Motoröl (SAE 30 / 10W30) verwenden.
• Öleinfüllschraube (23) öffnen.
• Lassen Sie warmes Motoröl in einen Auffangbehälter
ab.
• Motoröl bis zur oberen Markierung des Ölmessstabes
einfüllen (ca. 0,315l), überfüllen Sie das Gerät nicht.
Das Altöl muss gemäß den geltenden Bestimmun-
gen entsorgt werden.
m Warnung!
Lassen Sie den Motor niemals laufen, wenn das
Luftfilterelement nicht eingesetzt ist.
Winkelgetriebe schmieren
Mit lithiumbasiertem Fett behandeln. Entfernen Sie die
Schraube und geben Sie das Fett hinein, drehen Sie den
Schaft manuell, bis das Fett austritt; und bringen Sie die
Schraube dann wieder an.
Gerät aufbewahren
Reinigen Sie das Gerät nach der Benutzung gründlich.
Bewahren Sie das Gerät an einem trockenen Ort auf;
lassen Sie den Motor zuvor abkühlen.
in warmem
