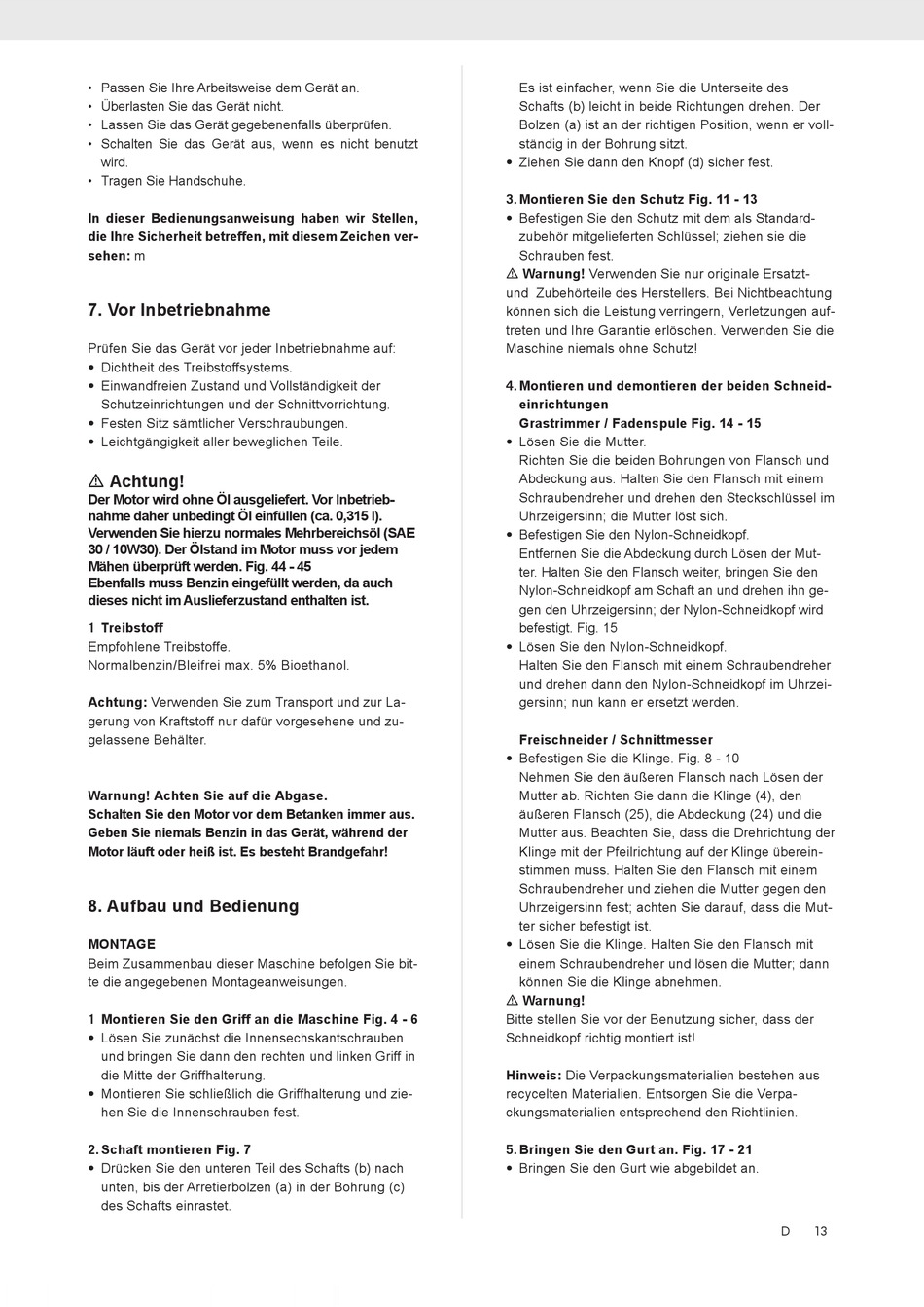

• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
• Tragen Sie Handschuhe.
In dieser Bedienungsanweisung haben wir Stellen,
die Ihre Sicherheit betreffen, mit diesem Zeichen ver-
sehen: m

7. Vor Inbetriebnahme

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:
• Dichtheit des Treibstoffsystems.
• Einwandfreien Zustand und Vollständigkeit der
Schutzeinrichtungen und der Schnittvorrichtung.
• Festen Sitz sämtlicher Verschraubungen.
• Leichtgängigkeit aller beweglichen Teile.
m Achtung!
Der Motor wird ohne Öl ausgeliefert. Vor Inbetrieb-
nahme daher unbedingt Öl einfüllen (ca. 0,315 l).
Verwenden Sie hierzu normales Mehrbereichsöl (SAE
30 / 10W30). Der Ölstand im Motor muss vor jedem
Mähen überprüft werden. Fig. 44 - 45
Ebenfalls muss Benzin eingefüllt werden, da auch
dieses nicht im Auslieferzustand enthalten ist.
1 Treibstoff
Empfohlene Treibstoffe.
Normalbenzin/Bleifrei max. 5% Bioethanol.
Achtung: Verwenden Sie zum Transport und zur La-
gerung von Kraftstoff nur dafür vorgesehene und zu-
gelassene Behälter.
Warnung! Achten Sie auf die Abgase.
Schalten Sie den Motor vor dem Betanken immer aus.
Geben Sie niemals Benzin in das Gerät, während der
Motor läuft oder heiß ist. Es besteht Brandgefahr!

8. Aufbau und Bedienung

MONTAGE
Beim Zusammenbau dieser Maschine befolgen Sie bit-
te die angegebenen Montageanweisungen.
1 Montieren Sie den Griff an die Maschine Fig. 4 - 6
• Lösen Sie zunächst die Innensechskantschrauben
und bringen Sie dann den rechten und linken Griff in
die Mitte der Griffhalterung.
• Montieren Sie schließlich die Griffhalterung und zie-
hen Sie die Innenschrauben fest.
2. Schaft montieren Fig. 7
• Drücken Sie den unteren Teil des Schafts (b) nach
unten, bis der Arretierbolzen (a) in der Bohrung (c)
des Schafts einrastet.
Es ist einfacher, wenn Sie die Unterseite des
Schafts (b) leicht in beide Richtungen drehen. Der
Bolzen (a) ist an der richtigen Position, wenn er voll-
ständig in der Bohrung sitzt.
• Ziehen Sie dann den Knopf (d) sicher fest.
3. Montieren Sie den Schutz Fig. 11 - 13
• Befestigen Sie den Schutz mit dem als Standard-
zubehör mitgelieferten Schlüssel; ziehen sie die
Schrauben fest.
m Warnung! Verwenden Sie nur originale Ersatzt-
und Zubehörteile des Herstellers. Bei Nichtbeachtung
können sich die Leistung verringern, Verletzungen auf-
treten und Ihre Garantie erlöschen. Verwenden Sie die
Maschine niemals ohne Schutz!
4. Montieren und demontieren der beiden Schneid-
einrichtungen
Grastrimmer / Fadenspule Fig. 14 - 15
• Lösen Sie die Mutter.
Richten Sie die beiden Bohrungen von Flansch und
Abdeckung aus. Halten Sie den Flansch mit einem
Schraubendreher und drehen den Steckschlüssel im
Uhrzeigersinn; die Mutter löst sich.
• Befestigen Sie den Nylon-Schneidkopf.
Entfernen Sie die Abdeckung durch Lösen der Mut-
ter. Halten Sie den Flansch weiter, bringen Sie den
Nylon-Schneidkopf am Schaft an und drehen ihn ge-
gen den Uhrzeigersinn; der Nylon-Schneidkopf wird
befestigt. Fig. 15
• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendreher
und drehen dann den Nylon-Schneidkopf im Uhrzei-
gersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser
• Befestigen Sie die Klinge. Fig. 8 - 10
Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab. Richten Sie dann die Klinge (4), den
äußeren Flansch (25), die Abdeckung (24) und die
Mutter aus. Beachten Sie, dass die Drehrichtung der
Klinge mit der Pfeilrichtung auf der Klinge überein-
stimmen muss. Halten Sie den Flansch mit einem
Schraubendreher und ziehen die Mutter gegen den
Uhrzeigersinn fest; achten Sie darauf, dass die Mut-
ter sicher befestigt ist.
• Lösen Sie die Klinge. Halten Sie den Flansch mit
einem Schraubendreher und lösen die Mutter; dann
können Sie die Klinge abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
Hinweis: Die Verpackungsmaterialien bestehen aus
recycelten Materialien. Entsorgen Sie die Verpa-
ckungsmaterialien entsprechend den Richtlinien.
5. Bringen Sie den Gurt an. Fig. 17 - 21
• Bringen Sie den Gurt wie abgebildet an.
D 13
