LET OP!
• Gebruik voor aluminium draden ALLEEN Bi-
metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde
koperen kabelschoenen
Max breedte 25mm
Ø6 mm
Max dikte 6mm
Krimpkous
isolatie
Max 50 mm
2
12 - 20 mm
Functionele elektrische aarding van de DC-zijde van de
negatieve of positieve pool is verboden omdat de omvormer
geen transformator heeft. Aarding (vereffening) van
zonnepaneelframes en montagemateriaal van de PV-
opstelling is aanvaardbaar

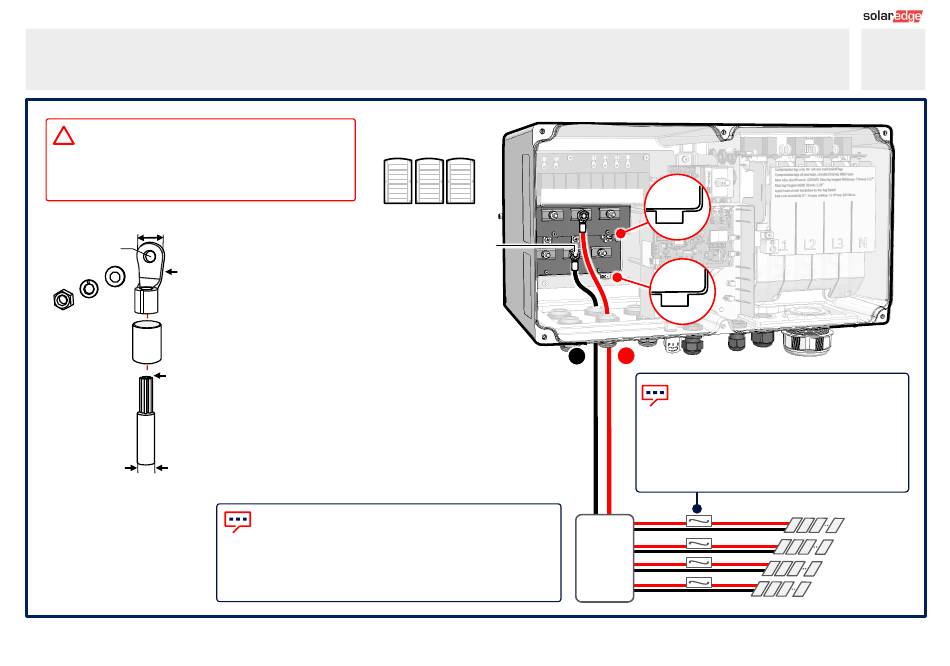

PV-strings aansluiten via één DC-ingang
Synergie Units
Links Midden Rechts
5.7 N*m
Links Midden Rechts
DC+
-
DC
-
+
Belangrijk: Bij installatie van een systeem
met meer dan 3 strings per één Synergie Unit
(rechtstreeks of via een combinerbox
aangesloten) zijn zekeringen vereist. In
SolarEdge systemen moeten zekeringen van
25A worden gebruikt.
Combiner
Box
8
