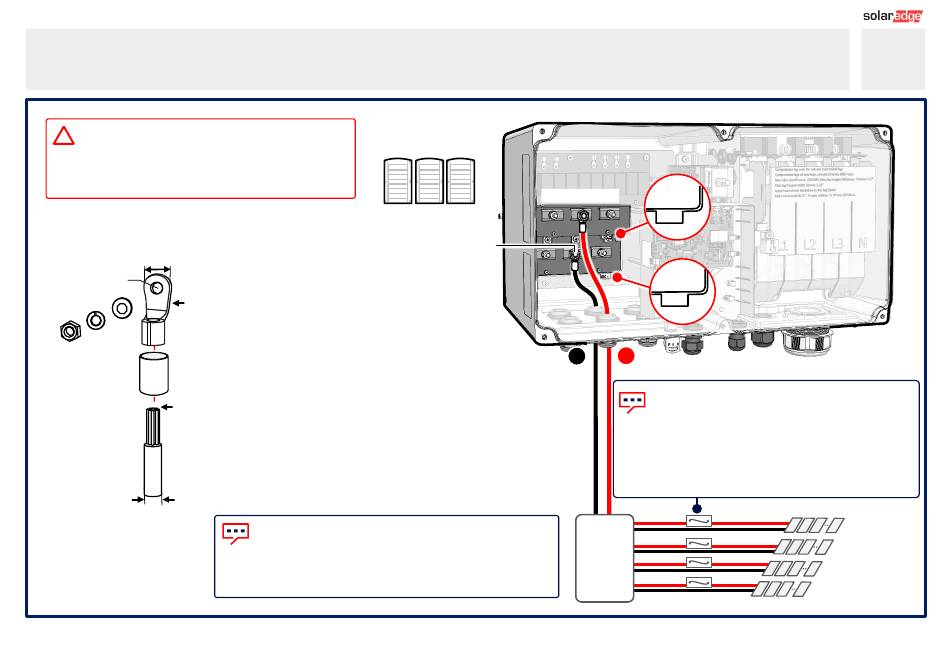

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül
VIGYÁZAT!
Alumíniumvezetőkhöz CSAK bimetál szemes sarut
•
HASZNÁLJON
Rézvezetőkhöz CSAK ónozott réz szemes sarut
•
HASZNÁLJON
Maximális szélesség 25 mm
Ø6 mm
Maximális vastagság
6 mm
Zsugorcső
Max 50 mm
12 - 20 mm
Synergy egységek
Bal Közép Jobb
2
A DC oldali negatív vagy pozitív pólus funkcionális
elektromos földelése tilos, mert az inverterben nincs
transzformátor. A tartószerkezet és a PV-tömb modulok
kereteinek földelése megengedett
Bal Közép Jobb
5.7 N*m
-
+
Közösítő
doboz
DC+
-
DC
Fontos: Ha egy olyan rendszert telepítenek, amely
egy Synergy egységenként több mint 3 stringet
tartalmaz (függetlenül attól, hogy közvetlenül vagy
kombinációs dobozon keresztül csatlakozik-e),
biztosítékokra van szükség. A SolarEdge rendszerben
25A biztosítékokat kell használni.
