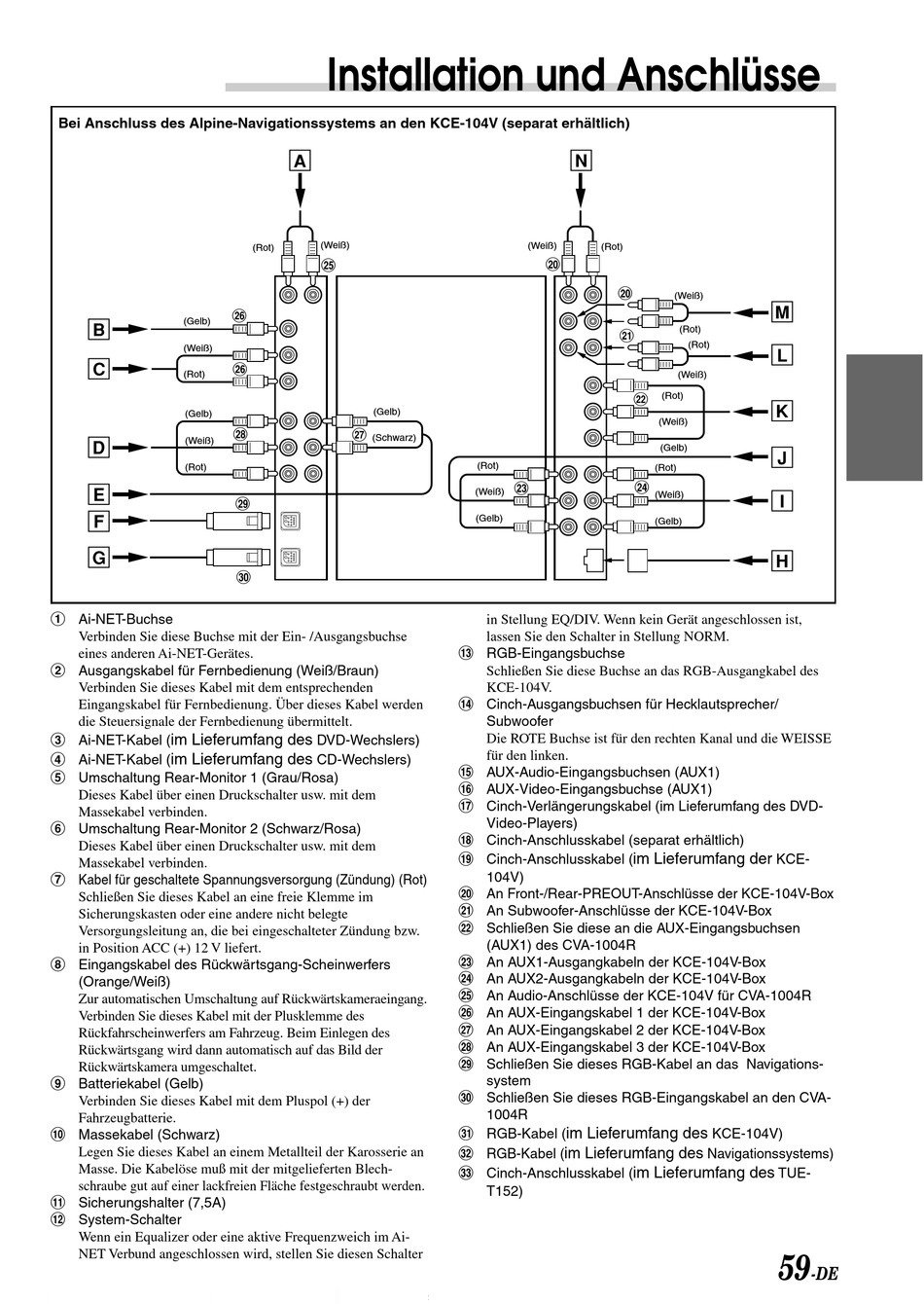

Bei Anschluss des Alpine-Navigationssystems an den KCE-104V (separat erhältlich)
(Gelb)
B
(Weiß)
C
(Rot)
(Gelb)
(Weiß)
D
(Rot)
E
F
G
1 Ai-NET-Buchse
Verbinden Sie diese Buchse mit der Ein- /Ausgangsbuchse
eines anderen Ai-NET-Gerätes.
2 Ausgangskabel für Fernbedienung (Weiß/Braun)
Verbinden Sie dieses Kabel mit dem entsprechenden
Eingangskabel für Fernbedienung. Über dieses Kabel werden
die Steuersignale der Fernbedienung übermittelt.
3 Ai-NET-Kabel (
im Lieferumfang des
4 Ai-NET-Kabel (
im Lieferumfang des
5 Umschaltung Rear-Monitor 1 (Grau/Rosa)
Dieses Kabel über einen Druckschalter usw. mit dem
Massekabel verbinden.
6 Umschaltung Rear-Monitor 2 (Schwarz/Rosa)
Dieses Kabel über einen Druckschalter usw. mit dem
Massekabel verbinden.
7 Kabel für geschaltete Spannungsversorgung (Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versorgungsleitung an, die bei eingeschalteter Zündung bzw.
in Position ACC (+) 12 V liefert.
8 Eingangskabel des Rückwärtsgang-Scheinwerfers
(Orange/Weiß)
Zur automatischen Umschaltung auf Rückwärtskameraeingang.
Verbinden Sie dieses Kabel mit der Plusklemme des
Rückfahrscheinwerfers am Fahrzeug. Beim Einlegen des
Rückwärtsgang wird dann automatisch auf das Bild der
Rückwärtskamera umgeschaltet.
9 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
! Massekabel (Schwarz)
Legen Sie dieses Kabel an einem Metallteil der Karosserie an
Masse. Die Kabelöse muß mit der mitgelieferten Blech-
schraube gut auf einer lackfreien Fläche festgeschraubt werden.
" Sicherungshalter (7,5A)
# System-Schalter
Wenn ein Equalizer oder eine aktive Frequenzweich im Ai-
NET Verbund angeschlossen wird, stellen Sie diesen Schalter
Installation und Anschlüsse
A
(Weiß)
(Rot)
;
<
<
(Gelb)
>
=
(Schwarz)
?
@
DVD-Wechslers)
CD-Wechslers)
N
(Weiß)
(Rot)
,
,
-
(Rot)
/
(Weiß)
(Gelb)
in Stellung EQ/DIV. Wenn kein Gerät angeschlossen ist,
lassen Sie den Schalter in Stellung NORM.
$ RGB-Eingangsbuchse
Schließen Sie diese Buchse an das RGB-Ausgangkabel des
KCE-104V.
% Cinch-Ausgangsbuchsen für Hecklautsprecher/
Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die WEISSE
für den linken.
& AUX-Audio-Eingangsbuchsen (AUX1)
( AUX-Video-Eingangsbuchse (AUX1)
) Cinch-Verlängerungskabel (im Lieferumfang des DVD-
Video-Players)
~ Cinch-Anschlusskabel (separat erhältlich)
+ Cinch-Anschlusskabel (
im Lieferumfang der
104V)
, An Front-/Rear-PREOUT-Anschlüsse der KCE-104V-Box
- An Subwoofer-Anschlüsse der KCE-104V-Box
. Schließen Sie diese an die AUX-Eingangsbuchsen
(AUX1) des CVA-1004R
/ An AUX1-Ausgangkabeln der KCE-104V-Box
: An AUX2-Ausgangkabeln der KCE-104V-Box
; An Audio-Anschlüsse der KCE-104V für CVA-1004R
< An AUX-Eingangskabel 1 der KCE-104V-Box
= An AUX-Eingangskabel 2 der KCE-104V-Box
> An AUX-Eingangskabel 3 der KCE-104V-Box
? Schließen Sie dieses RGB-Kabel an das Navigations-
system
@ Schließen Sie dieses RGB-Eingangskabel an den CVA-
1004R
[ RGB-Kabel (
im Lieferumfang des
\ RGB-Kabel (
im Lieferumfang des
] Cinch-Anschlusskabel (
im Lieferumfang des
T152)
(Weiß)
M
(Rot)
(Rot)
L
(Weiß)
. (Rot)
K
(Weiß)
(Gelb)
J
(Rot)
:
(Weiß)
I
(Gelb)
H
KCE-
KCE-104V)
Navigationssystems)
TUE-
