Installation und Anschlüsse

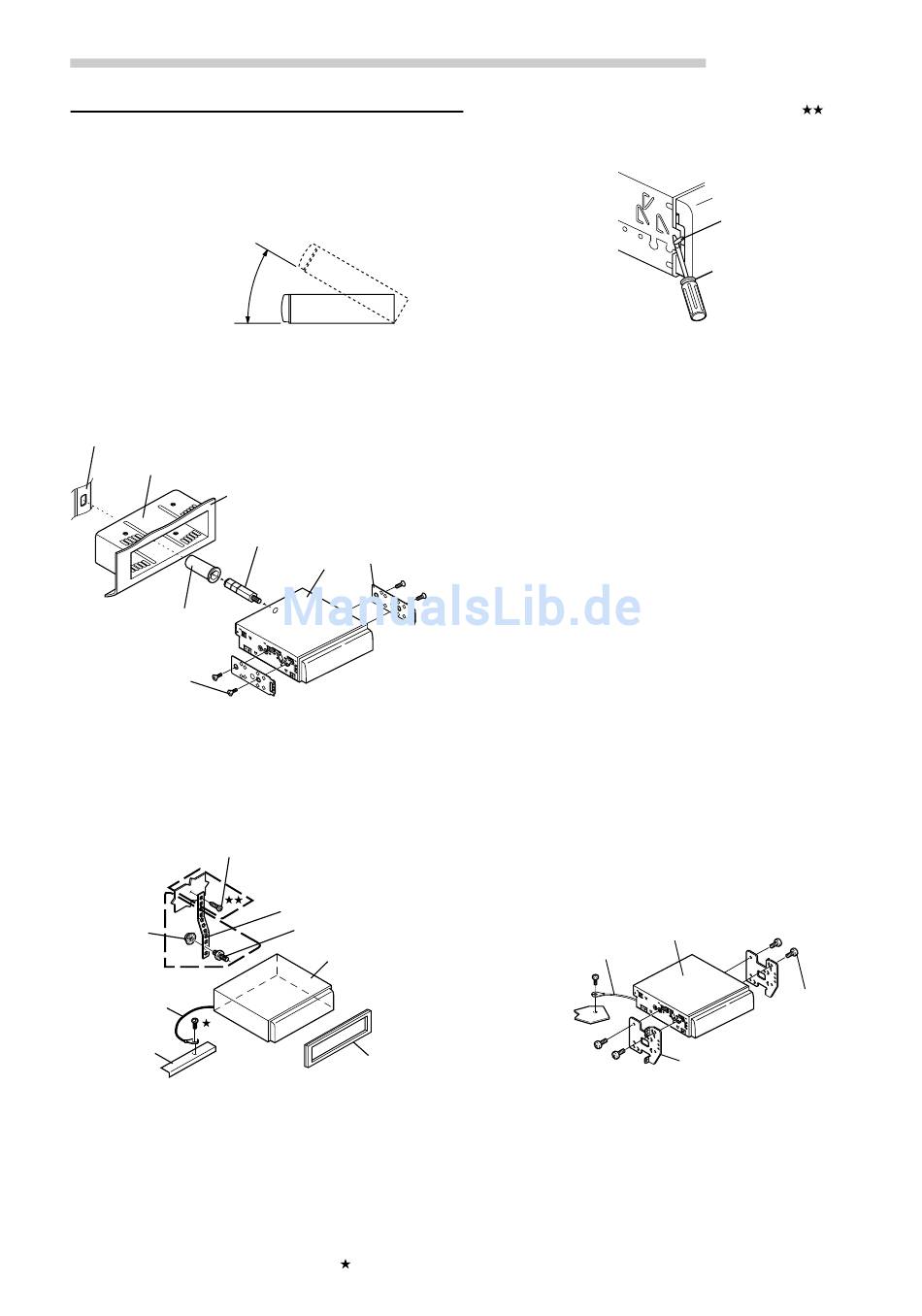

Installation

Einbau des Monitor

• Einbauort
Bevor die Installationsposition bestimmt wird,
überprüfen Sie, ob das Display beim Öffnen und
Schließen in dieser Position das Schalten nicht
behindert.
HINWEIS
Installieren Sie das Gerät innerhalb eines Winkels von 30
Grad von der Horizontalen.
1
Stützhalterung
Einbaurahmen (Beiliegend)
Armaturenbrett
Sechskantschraube
(Beiliegend)
Gummikappe
(Beiliegend)
Schrauben
(M4 x 5)
(Beiliegend)
Ziehen Sie die Einbaurahmen von der
Haupteinheit ab (siehe unten, Vorgehensweise
beim Ausbau). Schieben Sie die Einbaurahmen
ins Armaturenbrett. Montieren Sie die
mitgelieferten Halterungen am Monitor.
2
Schraube
Sechskant-
mutter
(M5)
Masseleitung
Chassis
Wenn Ihr Fahrzeug die Stützhalterung hat,
montieren Sie die lange Sechskantschraube auf
der Rückseite des CVA-1004R und schieben Sie
die Gummikappe über die Sechskantschraube.
Wenn Ihr Fahrzeug die Stützhalterung nicht hat,
unterstützen Sie die Einheit mit einer
Befestigungsstrebe (nicht beiliegend).
Schrauben Sie die Masseleitung an einer
blanken Kontaktstelle am Chassis mit einer dort
bereits vorhandenen Schraube ( ) fest.
52
-DE
Einbaurahmen
(Beiliegend)
CVA-1004R
Befestigungsstrebe
Stiftschraube
CVA-1004R
Frontrahmen
(Beiliegend)
HINWEIS
Verwenden Sie für Schraube (markiert mit (
dem Befestigungspunkt entsprechenden Typ.
3
Schieben Sie das CVA-1004R ins
Armaturenbrett. Wenn das Gerät sitzt, stellen Sie
sicher, dass die Verriegelungsstifte voll nach
unten eingerastet sind. Dies kann erfolgen,
indem man das Gerät kräftig hineinschiebt und
gleichzeitig die Verriegelungsstifte mit einem
kleinen Schraubendreher nach unten drückt.
Damit wird sichergestellt, dass das Gerät
verriegelt ist und nicht mehr versehentlich aus
dem Armaturenbrett herausrutschen kann.
Montieren Sie den mitgelieferten Frontrahmen.
Ausbau
1 Verwenden Sie einen kleinen
Schraubendreher (oder ein ähnliches
Werkzeug), um die Verriegelungsstifte nach
"oben" zu drücken (siehe die Zeichnung oben).
Beim Entriegeln eines Stiftes ziehen Sie leicht
am Gerät, damit der Stift nicht wieder
einrastet, bevor Sie den zweiten entriegeln.
2 Ziehen Sie das Gerät heraus, damit es
entriegelt bleibt.
<JAPANISCHES FAHRZEUG>
Verwenden Sie zur Montage die werkseitigen
Halterungen des Fahrzeugs.
CVA-1004R
Masseleitung
)) einen
Verriegelungsstift
Schrauben
(M4x5)
Einbauhalterung
