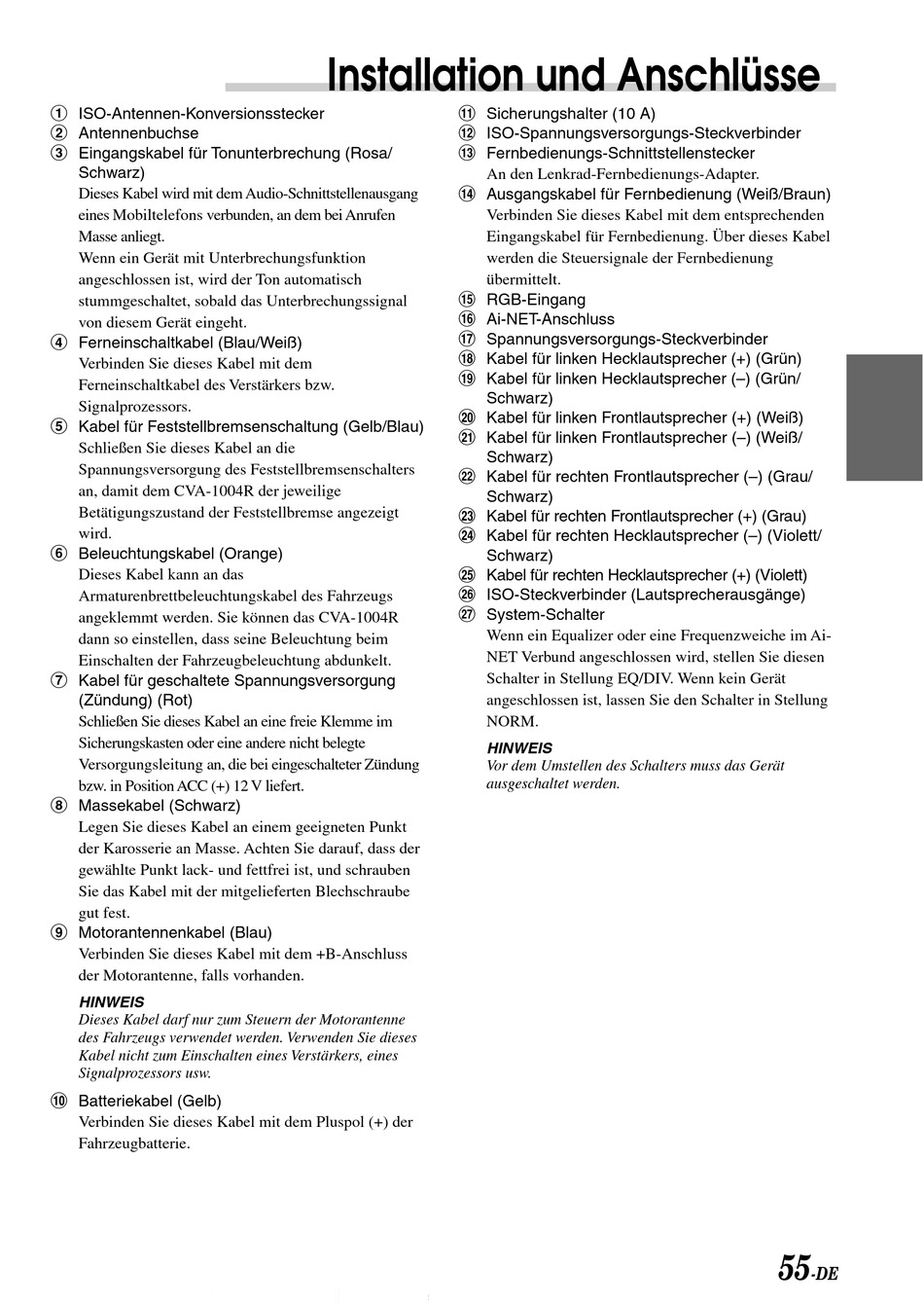

Alpine CVA-1004R Bedienungsanleitung Seite 56

1 ISO-Antennen-Konversionsstecker
2 Antennenbuchse
3 Eingangskabel für Tonunterbrechung (Rosa/
Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellenausgang
eines Mobiltelefons verbunden, an dem bei Anrufen
Masse anliegt.
Wenn ein Gerät mit Unterbrechungsfunktion
angeschlossen ist, wird der Ton automatisch
stummgeschaltet, sobald das Unterbrechungssignal
von diesem Gerät eingeht.
4 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem
Ferneinschaltkabel des Verstärkers bzw.
Signalprozessors.
5 Kabel für Feststellbremsenschaltung (Gelb/Blau)
Schließen Sie dieses Kabel an die
Spannungsversorgung des Feststellbremsenschalters
an, damit dem CVA-1004R der jeweilige
Betätigungszustand der Feststellbremse angezeigt
wird.
6 Beleuchtungskabel (Orange)
Dieses Kabel kann an das
Armaturenbrettbeleuchtungskabel des Fahrzeugs
angeklemmt werden. Sie können das CVA-1004R
dann so einstellen, dass seine Beleuchtung beim
Einschalten der Fahrzeugbeleuchtung abdunkelt.
7 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versorgungsleitung an, die bei eingeschalteter Zündung
bzw. in Position ACC (+) 12 V liefert.
8 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt
der Karosserie an Masse. Achten Sie darauf, dass der
gewählte Punkt lack- und fettfrei ist, und schrauben
Sie das Kabel mit der mitgelieferten Blechschraube
gut fest.
9 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss
der Motorantenne, falls vorhanden.
HINWEIS
Dieses Kabel darf nur zum Steuern der Motorantenne
des Fahrzeugs verwendet werden. Verwenden Sie dieses
Kabel nicht zum Einschalten eines Verstärkers, eines
Signalprozessors usw.
! Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
Installation und Anschlüsse
" Sicherungshalter (10 A)
# ISO-Spannungsversorgungs-Steckverbinder
$ Fernbedienungs-Schnittstellenstecker
An den Lenkrad-Fernbedienungs-Adapter.
% Ausgangskabel für Fernbedienung (Weiß/Braun)
Verbinden Sie dieses Kabel mit dem entsprechenden
Eingangskabel für Fernbedienung. Über dieses Kabel
werden die Steuersignale der Fernbedienung
übermittelt.
& RGB-Eingang
( Ai-NET-Anschluss
) Spannungsversorgungs-Steckverbinder
~ Kabel für linken Hecklautsprecher (+) (Grün)
+ Kabel für linken Hecklautsprecher (–) (Grün/
Schwarz)
, Kabel für linken Frontlautsprecher (+) (Weiß)
- Kabel für linken Frontlautsprecher (–) (Weiß/
Schwarz)
. Kabel für rechten Frontlautsprecher (–) (Grau/
Schwarz)
/ Kabel für rechten Frontlautsprecher (+) (Grau)
: Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
; Kabel für rechten Hecklautsprecher (+) (Violett)
< ISO-Steckverbinder (Lautsprecherausgänge)
= System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche im Ai-
NET Verbund angeschlossen wird, stellen Sie diesen
Schalter in Stellung EQ/DIV. Wenn kein Gerät
angeschlossen ist, lassen Sie den Schalter in Stellung
NORM.
HINWEIS
Vor dem Umstellen des Schalters muss das Gerät
ausgeschaltet werden.
