Alpine CVA-1004R Bedienungsanleitung Seite 58

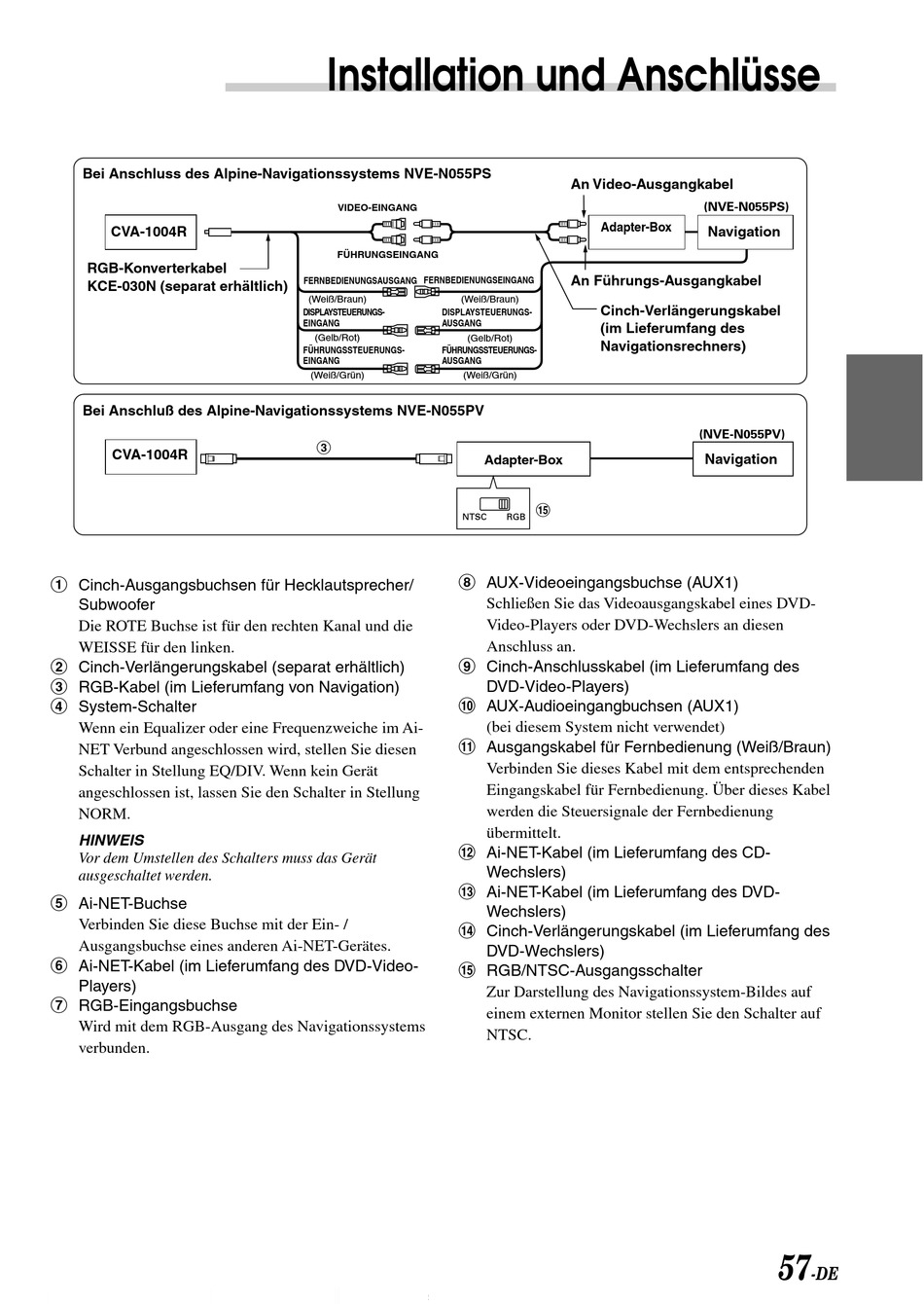

Bei Anschluss des Alpine-Navigationssystems NVE-N055PS
CVA-1004R
RGB-Konverterkabel
KCE-030N (separat erhältlich)
Bei Anschluß des Alpine-Navigationssystems NVE-N055PV
CVA-1004R
1 Cinch-Ausgangsbuchsen für Hecklautsprecher/
Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
2 Cinch-Verlängerungskabel (separat erhältlich)
3 RGB-Kabel (im Lieferumfang von Navigation)
4 System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche im Ai-
NET Verbund angeschlossen wird, stellen Sie diesen
Schalter in Stellung EQ/DIV. Wenn kein Gerät
angeschlossen ist, lassen Sie den Schalter in Stellung
NORM.
HINWEIS
Vor dem Umstellen des Schalters muss das Gerät
ausgeschaltet werden.
5 Ai-NET-Buchse
Verbinden Sie diese Buchse mit der Ein- /
Ausgangsbuchse eines anderen Ai-NET-Gerätes.
6 Ai-NET-Kabel (im Lieferumfang des DVD-Video-
Players)
7 RGB-Eingangsbuchse
Wird mit dem RGB-Ausgang des Navigationssystems
verbunden.
Installation und Anschlüsse
VIDEO-EINGANG
FÜHRUNGSEINGANG
FERNBEDIENUNGSAUSGANG FERNBEDIENUNGSEINGANG
(Weiß/Braun) (Weiß/Braun)
DISPLAYSTEUERUNGS- DISPLAYSTEUERUNGS-
EINGANG AUSGANG
(Gelb/Rot) (Gelb/Rot)
FÜHRUNGSSTEUERUNGS- FÜHRUNGSSTEUERUNGS-
EINGANG AUSGANG
(Weiß/Grün) (Weiß/Grün)
3
NTSC
8 AUX-Videoeingangsbuchse (AUX1)
9 Cinch-Anschlusskabel (im Lieferumfang des
! AUX-Audioeingangbuchsen (AUX1)
" Ausgangskabel für Fernbedienung (Weiß/Braun)
# Ai-NET-Kabel (im Lieferumfang des CD-
$ Ai-NET-Kabel (im Lieferumfang des DVD-
% Cinch-Verlängerungskabel (im Lieferumfang des
& RGB/NTSC-Ausgangsschalter
An Video-Ausgangkabel
Adapter-Box
An Führungs-Ausgangkabel
Cinch-Verlängerungskabel
(im Lieferumfang des
Navigationsrechners)
Adapter-Box
&
RGB
Schließen Sie das Videoausgangskabel eines DVD-
Video-Players oder DVD-Wechslers an diesen
Anschluss an.
DVD-Video-Players)
(bei diesem System nicht verwendet)
Verbinden Sie dieses Kabel mit dem entsprechenden
Eingangskabel für Fernbedienung. Über dieses Kabel
werden die Steuersignale der Fernbedienung
übermittelt.
Wechslers)
Wechslers)
DVD-Wechslers)
Zur Darstellung des Navigationssystem-Bildes auf
einem externen Monitor stellen Sie den Schalter auf
NTSC.
(NVE-N055PS)
Navigation
(NVE-N055PV)
Navigation
57
-DE
