Befüllt wird der Zusatzverdampfer normal über
den beigefügten Trichter. Dieser ist in der Ka-
bine in der vorgegebenen Höhe an einem Ka-
binenteil zu befestigen. Der Rohrstutzen des
Trichters wird mit dem beigefügten Silikon-
schlauch mit einer Schlauchtülle auf der Unter-
seite des Verdampfers verbunden. Die Enden
jeweils mit dem beigefügten Schlauchbänder

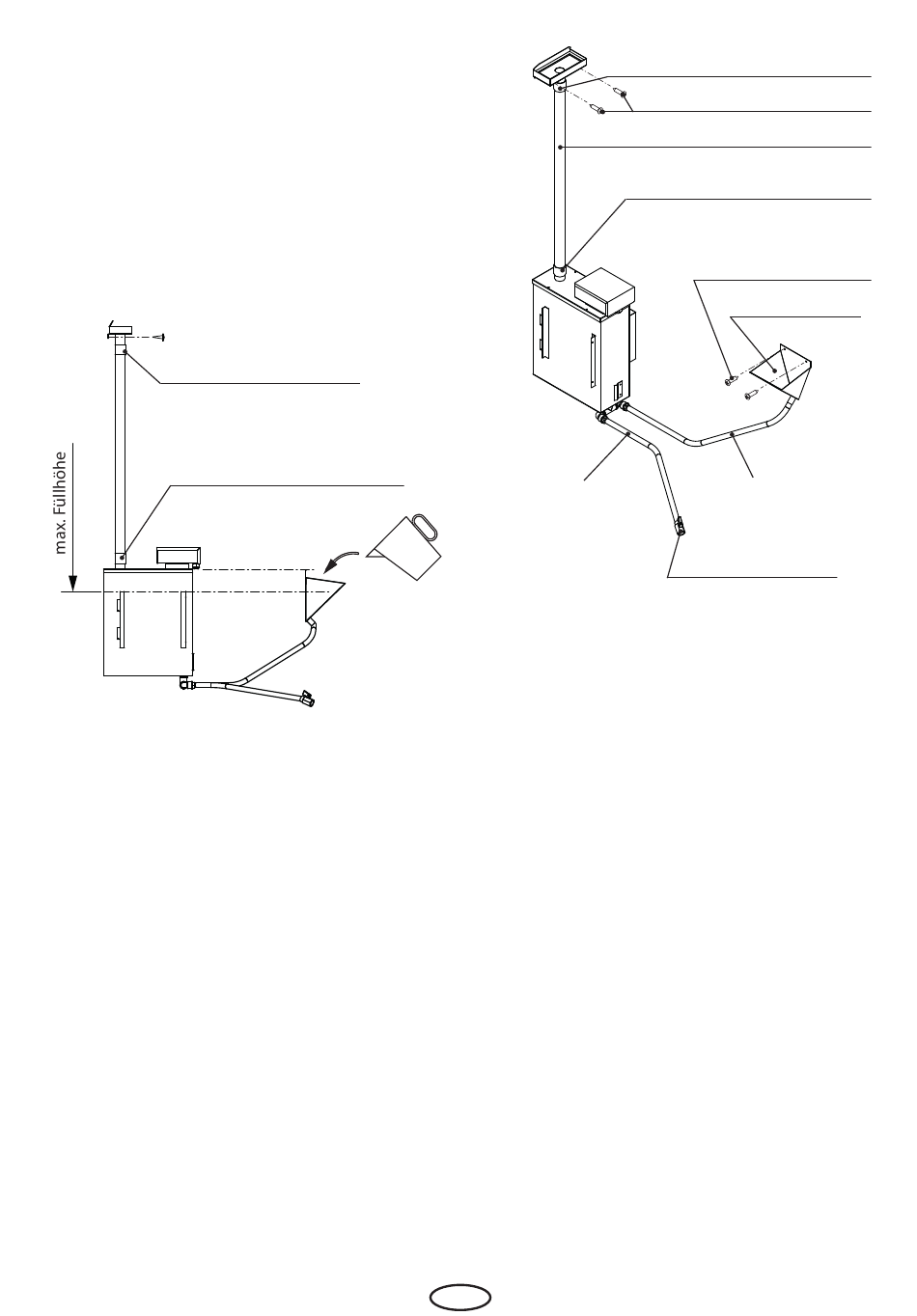

sichern. (Abb. 3)
von dem mitgelieferten
Silikonschlauch ca. 50 mm
abschneiden
Länge des Dampfrohres
durch Silikonschlauchlänge
anpassen 50-300 mm
Abb. 3
Zum Wasserablass wird der beigefügte Gewe-
beschlauch auf die zweite Schlauchtülle des
Behälters aufgesteckt. Am anderen Ende des
Gewebeschlauches wird der Ablasshahn mit
einer Tülle montiert. Dieses Ende kann dan
individuell in der Kabine oder außerhalb zum
Restwasser ablassen verwendet werden.
Stellen Sie bei der Verlegung des Gewebe-
schlauches sicher, dass der Kugelhan am Ende
immer in der tiefsten Position ist. (Abb. 4)
10
Gewebeschlauch
Abb. 4
D
Silikonschlauchstück
Montageschrauben für Wanne
Edelstahlrohr
Silikonschlauchstück
Montageschrauben
Fülltrichter
Silikonschlauch
Ablasshahn
