22 | Français

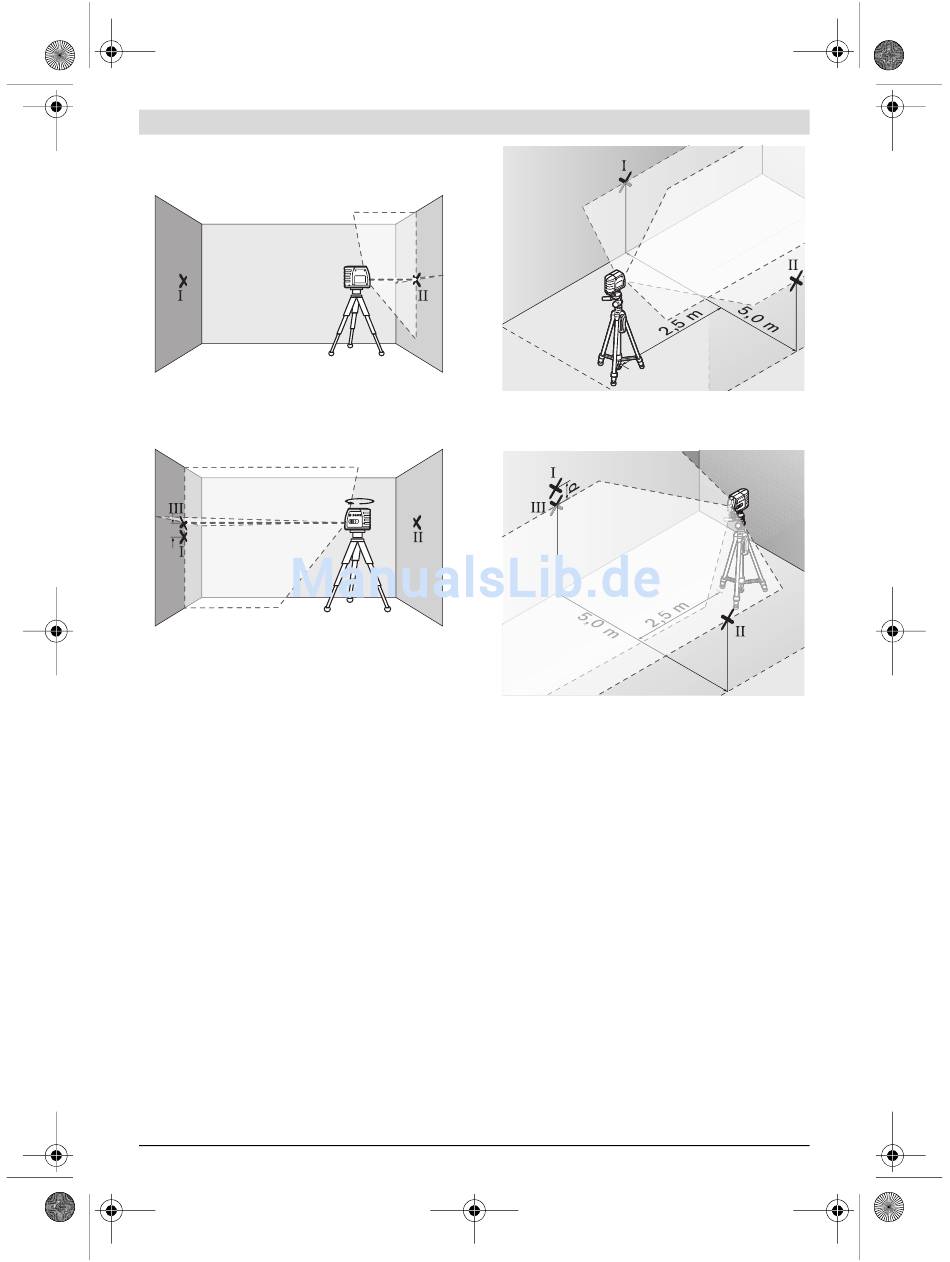

– Placez l'appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.
A
– Ajustez l'appareil de mesure en hauteur (à l'aide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le point de croisement des faisceaux laser touche le point
II sur le mur B tracé auparavant.
A
d
– Tournez l'appareil de mesure de 180° sans en modifier la
hauteur. Dirigez-le vers mur A de sorte que la ligne laser
verticale passe à travers le point I déjà marqué. Laissez
l'appareil de mesure se niveler automatiquement et mar-
quez le point de croisement des faisceaux laser sur le mur
A (point III).
– L'écart d entre les deux points I et III marqués sur mur A in-
dique l'écart réel de l'appareil de mesure pour la hauteur.
L'écart maximal admissible d se calcule comme suit :
max
d = double distance des murs x 0,3 mm/m
max
Exemple : Pour une distance de 5 m entre les murs, l'écart
maximal doit être de
d = 2 x 5 m x 0,3 mm/m = 3 mm. En conséquence, l'écart
max
entre les marquages ne doit être que de 3 mm au maximum.
Contrôler la précision de nivellement de la
ligne horizontale
Pour ce contrôle, on nécessite une distance dégagée de
5 x 5 m env.
– Montez l'appareil de mesure au milieu entre les mus A et B
sur une embase de fixation ou un trépied ou placez-le sur
un sol stable et plan. Laissez l'appareil de mesure se nive-
ler automatiquement.
1 609 92A 2K0 | (13.4.16)
B
– A une distance de 2,5 m de l'appareil de mesure, marquez
le milieu du faisceau laser sur les deux murs (point I sur
mur A et point II sur mur B).
A
B
180°
– Placez l'appareil de mesure tourné de 180° à une distance
de 5 m et laissez-le se niveler automatiquement.
– Ajustez l'appareil de mesure en hauteur (à l'aide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le milieu du faisceau laser touche le point II sur le mur B
tracé auparavant.
– Sur mur A, marquez le milieu du faisceau laser comme
point III (verticalement au-dessus ou au-dessous du
point I).
– L'écart d entre les deux points I et III marqués sur mur A in-
dique l'écart réel de l'appareil de mesure de l'horizontale.
L'écart maximal admissible d
d = double distance des murs x 0,3 mm/m
max
Exemple : Pour une distance de 5 m entre les murs, l'écart
maximal doit être de
d = 2 x 5 m x 0,3 mm/m = 3 mm. En conséquence, l'écart
max
entre les marquages ne doit être que de 3 mm au maximum.
Contrôler la précision de nivellement de la ligne verticale
Pour ce contrôle, on nécessite un cadre de porte d'au moins
2,5 m d'entrebâillement (sur sol stable) de chaque côté de la
porte.
– Placez l'appareil de mesure à une distance de 2,5 m du
cadre de porte sur un support stable et plan (pas sur un tré-
pied). Dirigez les lignes laser sur le cadre de porte et lais-
sez l'appareil de mesure se niveler automatiquement.
A
B
se calcule comme suit :
max
B
