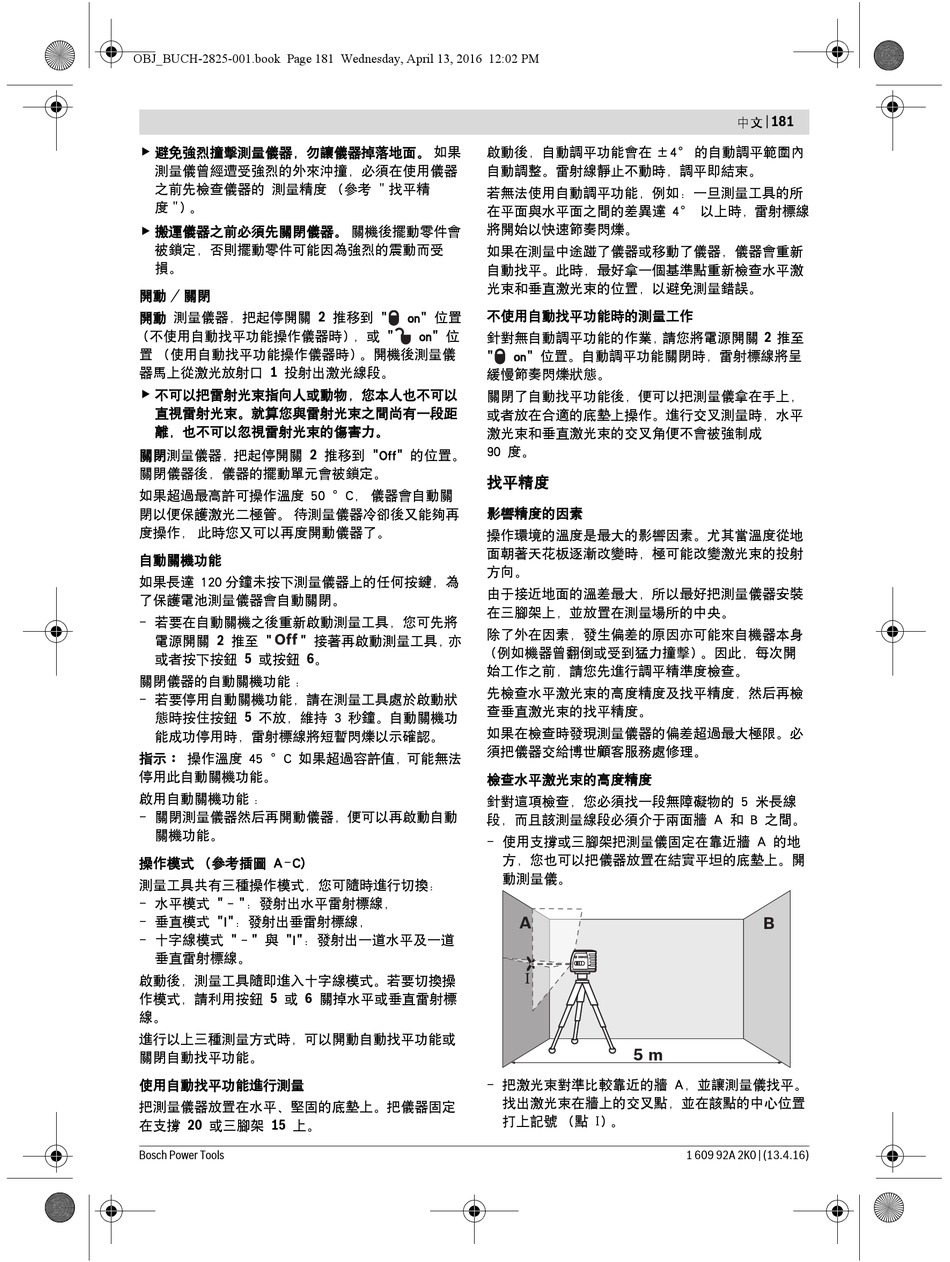

Bosch GLL 2-10 Professional Originalbetriebsanleitung Seite 181

OBJ_BUCH-2825-001.book Page 181 Wednesday, April 13, 2016 12:02 PM
 避免強烈撞擊測量儀器，勿讓儀器掉落地面。 如果
測量儀曾經遭受強烈的外來沖撞，必須在使用儀器
之前先檢查儀器的 測量精度 （參考 " 找平精
度 "） 。
 搬運儀器之前必須先關閉儀器。 關機後擺動零件會
被鎖定，否則擺動零件可能因為強烈的震動而受
損。
開動 / 關閉
開動 測量儀器，把起停開關 2 推移到 "
（不使用自動找平功能操作儀器時） ，或 "
置 （使用自動找平功能操作儀器時） 。開機後測量儀
器馬上從激光放射口 1 投射出激光線段。
 不可以把雷射光束指向人或動物，您本人也不可以
直視雷射光束。就算您與雷射光束之間尚有一段距
離，也不可以忽視雷射光束的傷害力。
關閉測量儀器，把起停開關 2 推移到 "Off" 的位置。
關閉儀器後，儀器的擺動單元會被鎖定。
如果超過最高許可操作溫度 50 °C， 儀器會自動關
閉以便保護激光二極管。 待測量儀器冷卻後又能夠再
度操作， 此時您又可以再度開動儀器了。
自動關機功能
如果長達 120 分鐘未按下測量儀器上的任何按鍵，為
了保護電池測量儀器會自動關閉。
– 若要在自動關機之後重新啟動測量工具，您可先將
電源開關 2 推至 "
" 接著再啟動測量工具， 亦
或者按下按鈕 5 或按鈕 6。
關閉儀器的自動關機功能 :
– 若要停用自動關機功能，請在測量工具處於啟動狀
態時按住按鈕 5 不放，維持 3 秒鐘。自動關機功
能成功停用時，雷射標線將短暫閃爍以示確認。
指示﹕ 操作溫度 45 °C 如果超過容許值，可能無法
停用此自動關機功能。
啟用自動關機功能 :
– 關閉測量儀器然后再開動儀器，便可以再啟動自動
關機功能。
操作模式 （參考插圖 A – C)
測量工具共有三種操作模式，您可隨時進行切換：
– 水平模式 "–"：發射出水平雷射標線，
– 垂直模式 "l"：發射出垂雷射標線，
– 十字線模式 "–" 與 "l"：發射出一道水平及一道
垂直雷射標線。
啟動後，測量工具隨即進入十字線模式。若要切換操
作模式，請利用按鈕 5 或 6 關掉水平或垂直雷射標
線。
進行以上三種測量方式時，可以開動自動找平功能或
關閉自動找平功能。
使用自動找平功能進行測量
把測量儀器放置在水平、堅固的底墊上。把儀器固定
在支撐 20 或三腳架 15 上。
Bosch Power Tools
啟動後，自動調平功能會在 ±4° 的自動調平範圍內
自動調整。雷射線靜止不動時，調平即結束。
若無法使用自動調平功能，例如：一旦測量工具的所
在平面與水平面之間的差異達 4° 以上時，雷射標線
將開始以快速節奏閃爍。
如果在測量中途踫了儀器或移動了儀器，儀器會重新
自動找平。此時，最好拿一個基準點重新檢查水平激
光束和垂直激光束的位置，以避免測量錯誤。
不使用自動找平功能時的測量工作
on" 位置
針對無自動調平功能的作業， 請您將電源開關 2 推至
on" 位
" on" 位置。自動調平功能關閉時，雷射標線將呈
緩慢節奏閃爍狀態。
關閉了自動找平功能後，便可以把測量儀拿在手上，
或者放在合適的底墊上操作。進行交叉測量時，水平
激光束和垂直激光束的交叉角便不會被強制成
90 度。
找平精度
影響精度的因素
操作環境的溫度是最大的影響因素。尤其當溫度從地
面朝著天花板逐漸改變時，極可能改變激光束的投射
方向。
由于接近地面的溫差最大，所以最好把測量儀器安裝
在三腳架上，並放置在測量場所的中央。
除了外在因素，發生偏差的原因亦可能來自機器本身
（例如機器曾翻倒或受到猛力撞擊） 。因此，每次開
始工作之前，請您先進行調平精準度檢查。
先檢查水平激光束的高度精度及找平精度，然后再檢
查垂直激光束的找平精度。
如果在檢查時發現測量儀器的偏差超過最大極限。必
須把儀器交給博世顧客服務處修理。
檢查水平激光束的高度精度
針對這項檢查，您必須找一段無障礙物的 5 米長線
段，而且該測量線段必須介于兩面牆 A 和 B 之間。
– 使用支撐或三腳架把測量儀固定在靠近牆 A 的地
方，您也可以把儀器放置在結實平坦的底墊上。開
動測量儀。
A
– 把激光束對準比較靠近的牆 A，並讓測量儀找平。
找出激光束在牆上的交叉點，並在該點的中心位置
打上記號 （點 I） 。
| 181
中文
B
5 m
1 609 92A 2K0 | (13.4.16)
