ALLGEMEINE PRÜFVERFAHREN (FORTS.)
• Wird KEINE Remote-Einheit verwendet (bei einer Prüfung an
nur einem Kabelende), prüft der VDV Commander die Länge
eines jeden Paars auf Leitungsunterbrechung, Kurzschluss
und Split Pairs. Mit einer Prüfung an nur einem Kabelende
wird nicht die Konnektivität am gegenüberliegenden Ende
des Kabels geprüft.
• Wird eine Remote-Einheit verwendet, schließen Sie die
Remote-Einheit am anderen Ende des Kabels an.
• Zur Kalibrierung der NVP schließen Sie ein Kabel mit
bekannter Länge an den VDV Commander an und drücken
Sie die Pfeiltasten, um die NVP zu erhöhen oder zu
verringern. Drücken Sie die Links/Rechts-Pfeiltasten, um je
eine Ziffer der NVP auszuwählen und zu ändern.
• Drücken Sie beim Einstellen der NVP die Taste „Prüfen", bis
die gewünschte Kabellänge angezeigt wird.
• Rufen Sie zum Speichern der kalibrierten NVP das
Einstellungsmenü auf und drücken Sie die Funktionstaste
„Speichern"
HINWEIS: Die eingestellte NVP wird neben dem RJ45- oder
Koaxial-Symbol angezeigt.
Drücken Sie die grüne Taste „Prüfen"
•
Funktionstaste „Schleifenmodus"
Prüfungen durchzuführen.
Drücken Sie zum Speichern einer Kabelprüfung die
•
Funktionstaste „Speichern"
Verwenden Sie die Pfeiltasten
•
die Taste „Eingabe"
benennen.
Drücken Sie die Funktionstaste „Speichern"
•
Kabelprüfungsdatei zu speichern.

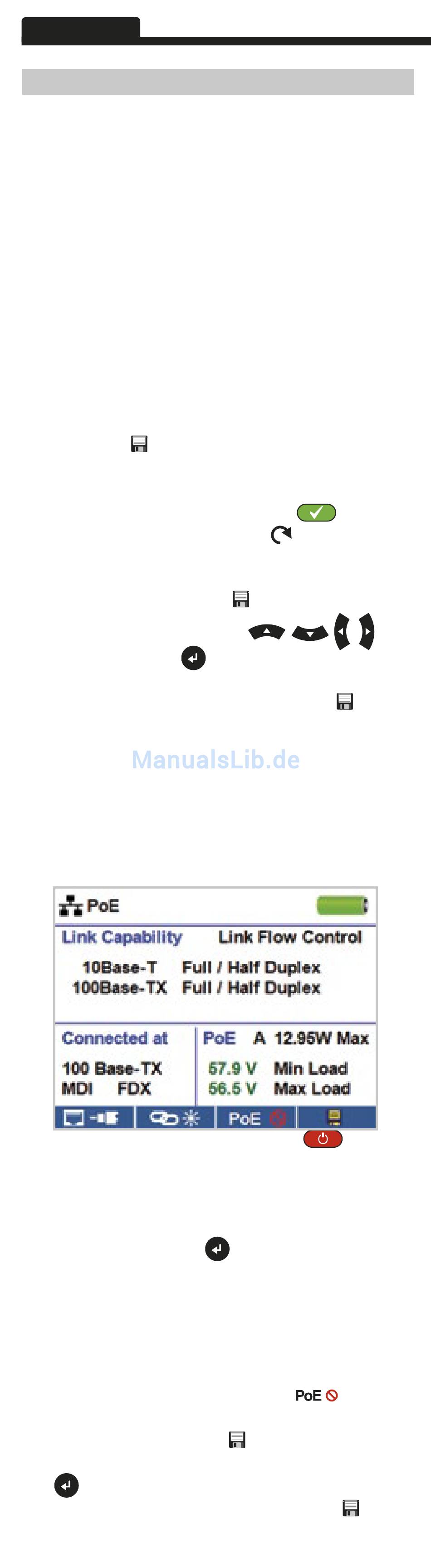

Netzwerk/Power Over Ethernet PoE-Prüfung
Durch die PoE-Prüfung erkennt der VDV Commander die
aktuelle Linkgeschwindigkeit einer Netzwerkleitung und
ihrem Verbindungsstatus. VDV Commander erkennt, ob PoE
vorhanden ist, erkennt die PoE-Klasse gemäß IEEE 802.3 af/
at und misst PoE-Spannungen unter Last. Die Netzwerk-/PoE-
Prüfungen können gespeichert und ausgedruckt werden.
Schalten Sie den VDV Commander ein
•
Schließen Sie den VDV Commander an einen Switch
•
oder eine aktive Netzwerkbuchse an.
Verwenden Sie die Links/Rechts-Pfeiltasten, um das
•
Symbol „Netzwerk/PoE" auszuwählen und drücken
Sie die Taste „Eingabe"
Funktionstaste „Netzwerk/PoE".
Der VDV Commander erkennt automatisch
•
Linkfähigkeit, Geschwindigkeit der Verbindung, PoE-
Klasse und minimale/maximale PoE-Spannung und
zeigt diese Daten an.
Möchten Sie nur eine Netzwerkprüfung durchführen,
•
drücken Sie die Funktionstaste „PoE"
Drücken Sie zum Speichern der PoE-Daten die
•
Funktionstaste „Speichern"
Verwenden Sie die Pfeiltasten und die Taste „Eingabe"
•
, um die PoE-Datei zu benennen.
Drücken Sie die Funktionstaste „Speichern"
•
die PoE-Datei zu speichern.
.
, um die Kabelprüfungsdatei zu
, um weitere
.
, oder drücken Sie die
.
oder die
und
, um die
.
.
, um
