ALLGEMEINE PRÜFVERFAHREN (FORTS.)

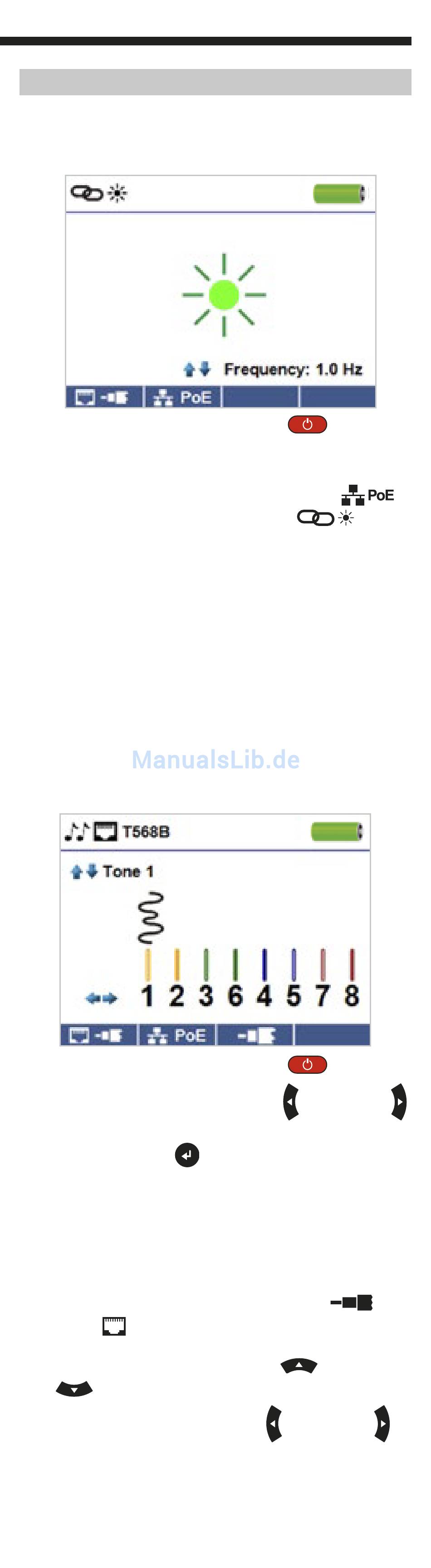

Link-LED
Die Verbindungs-LED-Prüfung dient zur Identifikation eines
Hubs oder eines Switch-Ports.
• Schalten Sie den VDV Commander ein
• Schließen Sie den VDV Commander an ein aktives
Netzwerkkabel oder einen Port an.
• Drücken Sie die Funktionstaste „Netzwerk/PoE"
und dann die Funktionstaste „Link-LED"
• Die Link-LED beginnt automatisch zu blinken, wenn Sie das
Link menu aufrufen.
• Die LED „Link" über dem LCD-Display blinkt im gleichen
Rhythmus wie die Port-LED.
• Verwenden Sie die Aufwärts/Abwärts-Tasten, um die
Sendefrequenz passend zu den Schaltmerkmalen
einzustellen.
Tongenerator
Der Tongenerator wird zur Verfolgung von Kabelläufen und zur
Ortung von Fehlern mithilfe von Tönen verwendet. Bei Auswahl
dieses Modus wird über das angeschlossene Kabel eine Kadenz
vom VDV Commander ausgegeben. Der Ton wird von einer
Tonortungssonde erkannt, die separat erhältlich ist. Weitere
Informationen finden Sie im Abschnitt „Zubehör".
• Schalten Sie den VDV Commander ein
• Verwenden Sie die Pfeiltasten „Links"
um das Tongeneratorsymbol auszuwählen, und drücken Sie
die Taste „Eingabe"
• Der VDV Commander aktiviert nach dem Aufrufen des
Tongeneratormenüs automatisch den Tongenerator.
• Stecken Sie Ihr Kabel in die RJ45-Buchse oder in die
Koaxial-Buchse an der Oberseite des VDV Commanders.
• Um zwischen Netzwerk- und Koaxialkabeln zu wechseln,
drücken Sie die Funktionstaste „Koaxialkabel"
„RJ45"
• Drücken Sie die Pfeiltaste „Aufwärts"
, um eine der Tonkadenzen 1 bis 4 auszuwählen.
• Drücken Sie die Pfeiltasten „Links"
um auszuwählen, welcher Stift oder welches Paar dem Ton
zugeordnet wird.
• Verwenden Sie eine Tonsonde (PROBEplus VDV500-060)
neben dem Kabel und am Ende des Kabels, um einen
hörbaren Ton zu hören.
.
.
.
.
.
oder „Rechts"
oder „Abwärts"
oder „Rechts"
,
/
,
