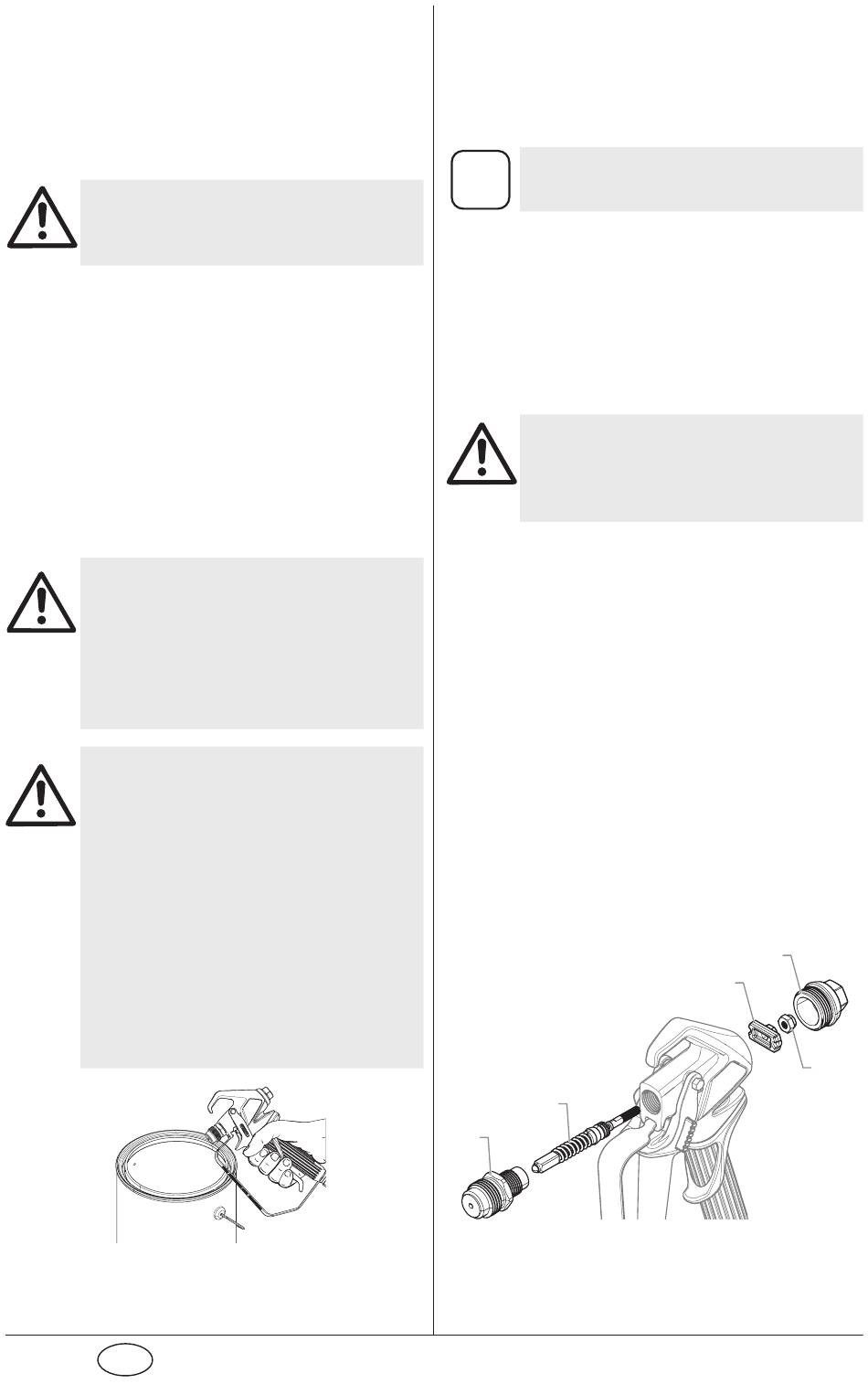

Reinigung

Die Reinigung der Spritzpistole ist für den
einwandfreien Betrieb unerlässlich. Die
Spritzpistole nach jedem Gebrauch spülen
und an einer trockenen Stelle aufbewahren.
Niemals die Spritzpistole oder Teile davon in
Wasser oder Lösungsmitteln liegen lassen.
Besondere Reinigungshinweise
bei Verwendung entflammbarer
Lösungsmittel:
• Die Spritzpistole stets im Freien und
möglichst eine Schlauchlänge von der
Spritzpumpe entfernt spülen.
• Werden die zur Spülung verwendeten
Lösungsmittel in einem Metallbehälter
von etwa 5 l Fassungsvermögen
aufgefangen, diesen in einen Behälter mit
einem Fassungsvolumen von etwa 20 l
stellen und erst dann weiter spülen.
• Im Arbeitsbereich dürfen sich keine
entzündlichen Dämpfe sammeln.
• Alle Reinigungshinweise beachten.
Das Spritzgerät, der Schlauch,
die Spritzpistole und die Filter
müssen jeden Tag gründlich
gereinigt werden, sonst kann
Achtung
sich die Farbe bzw. der Lack
festsetzen und die Leistung des
Geräts erheblich beeinträchtigen.
Immer mit dem
niedrigstmöglichen Druck
sprühen, wenn Düse und
Düsenschutz entfernt sind, und
zum Reinigen von Spritzpistole,
Schlauch und Spritzgerät ein
geeignetes Lösungsmittel
verwenden. Elektrostatische
Aufladungen können zu Bränden
oder Explosionen führen,
wenn entzündliche Dämpfe
vorhanden sind. Die Spritzpistole
beim Spülen fest in einen
Metallbehälter halten.
6
D

Wartung

Vor der Durchführung von Wartungsarbeiten
alle Sicherheitshinweise entsprechend dem
Abschnitt „Sicherheitshinweise" in diesem
Handbuch beachten.
i
Die Teilenummern finden Sie in
der Teileliste dieses Handbuchs.
Dichtung ersetzen bzw. instand
halten
Läuft oder spritzt an der Düse der Spritzpistole
Farbe heraus, wenn der Abzug losgelassen
wird, ist die Nadel verschlissen, beschädigt
oder verschmutzt und muss gereinigt oder
ersetzt werden.
Niemals Wartungsarbeiten an der
Spritzpistole ausführen, wenn
das System noch unter Druck
steht.
1. Den Schlauch von der Spritzpistole
trennen.
2. Düse und Düsenschutz entfernen.
3. Bei gedrücktem Abzug den Diffuser
(1) an der Vorderseite der Spritzpistole
abbauen.
4. Lösen Sie mithilfe eines
Schraubenschlüssels das hintere Gehäuse
(2) und entfernen es.
5. Entfernen Sie mit einem 3/8"
Radschlüssel die Sicherungsmutter (3)
aus dem Inneren des Pistolenkopfes.
Entfernen Sie die Rückholplatte (4).
6. Die Dichtung (5) an der Vorderseite
des Spritzpistolenkopfes durch
Drücken oder leichten Schlag auf die
Dichtungsrückseite entfernen.
5
1
7. Die ausgebauten Teile in ein geeignetes
Lösungsmittel einlegen und abwischen.
8. Die Teile auf Verschleiß oder
Beschädigungen kontrollieren und beim
2
4
3
Vector Pro
