8. Anschluss an den Verstärker

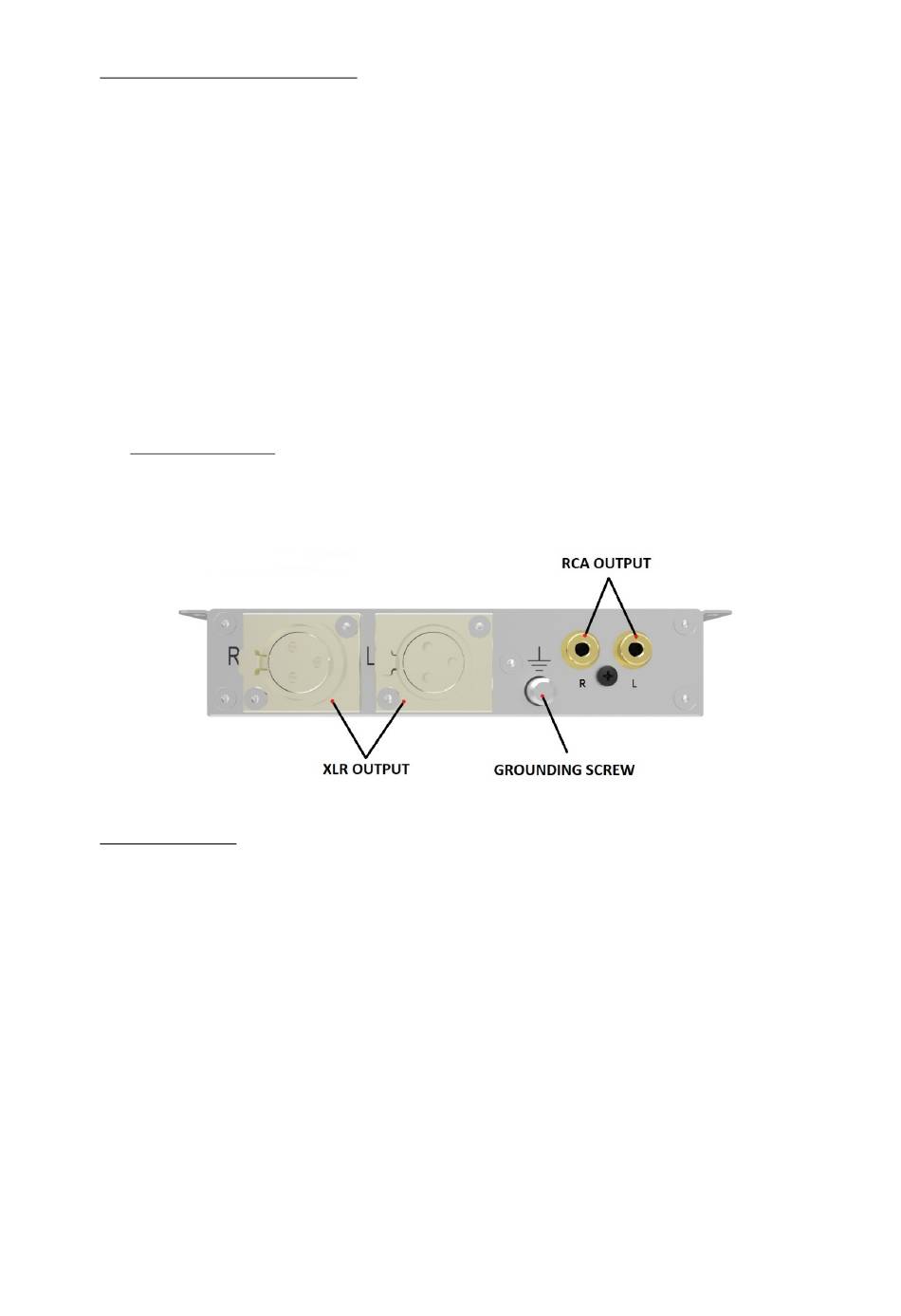

Der Plattenspieler verfügt über zwei verschiedene Ausgangsoptionen:
a) RCA-AUSGANG: mit vergoldeten RCA-Phono-Buchsen. Verwenden Sie den Phono-Eingang
(manchmal auch mit „Gram", „Disc" oder „RIAA" gekennzeichnet) Ihres Verstärkers. Stellen
Sie sicher, dass der Phono-Eingang die richtige Anpassung und Verstärkung für den
verwendeten Tonabnehmer bietet. Line-Eingänge (wie CD, Tuner, Tape oder Video) sind nicht
geeignet. Achten Sie darauf, den linken und rechten Kanal korrekt anzuschließen. Der
RECHTE KANAL ist in der Regel ROT gekennzeichnet, der LINKE KANAL SCHWARZ oder
WEISS. Relevante Informationen finden Sie in der Bedienungsanleitung Ihres Verstärkers. Bei
Brummproblemen kann ein Erdungskabel an die Schraubklemme zwischen den Buchsen
angeschlossen werden.
Wenn Ihr Verstärker keinen für Phono-Tonabnehmer geeigneten Eingang hat, ist eine
separate Phono-Verstärkerstufe für MM- oder MC-Tonabnehmer erforderlich.
b)

XLR-AUSGANG:

Verbindung voll auszuschöpfen, muss Ihr Plattenspieler mit einem MC-Tonabnehmer
ausgestattet sein. „True Balanced Connection"-Phonokabel sind separat erhältlich.

9. VTA-Einstellung

Legen Sie eine Schallplatte und das Plattengewicht auf den Plattenteller. Wenn die Nadel in die
Plattenrille abgesenkt ist und der Tonarm nicht auf dem Hebearm aufliegt, sollte das Rohr des Tonarms
parallel zur Oberfläche der Schallplatte sein.
Ist dies nicht der Fall, lösen Sie beide Inbusschrauben an der Tonarmbasis so weit, dass sich die
Tonarmsäule ohne Kraftaufwand vertikal bewegen lässt, und schieben Sie den Tonarm nach oben
oder unten, bis er parallel ist.
Ziehen Sie die Inbusschrauben vorsichtig wieder fest, ohne übermäßige Kraft anzuwenden (dies
würde die Armstütze verformen) – fingerfest ist völlig ausreichend.
Um den XLR-Ausgang zu nutzen und die Vorteile der echten symmetrischen
