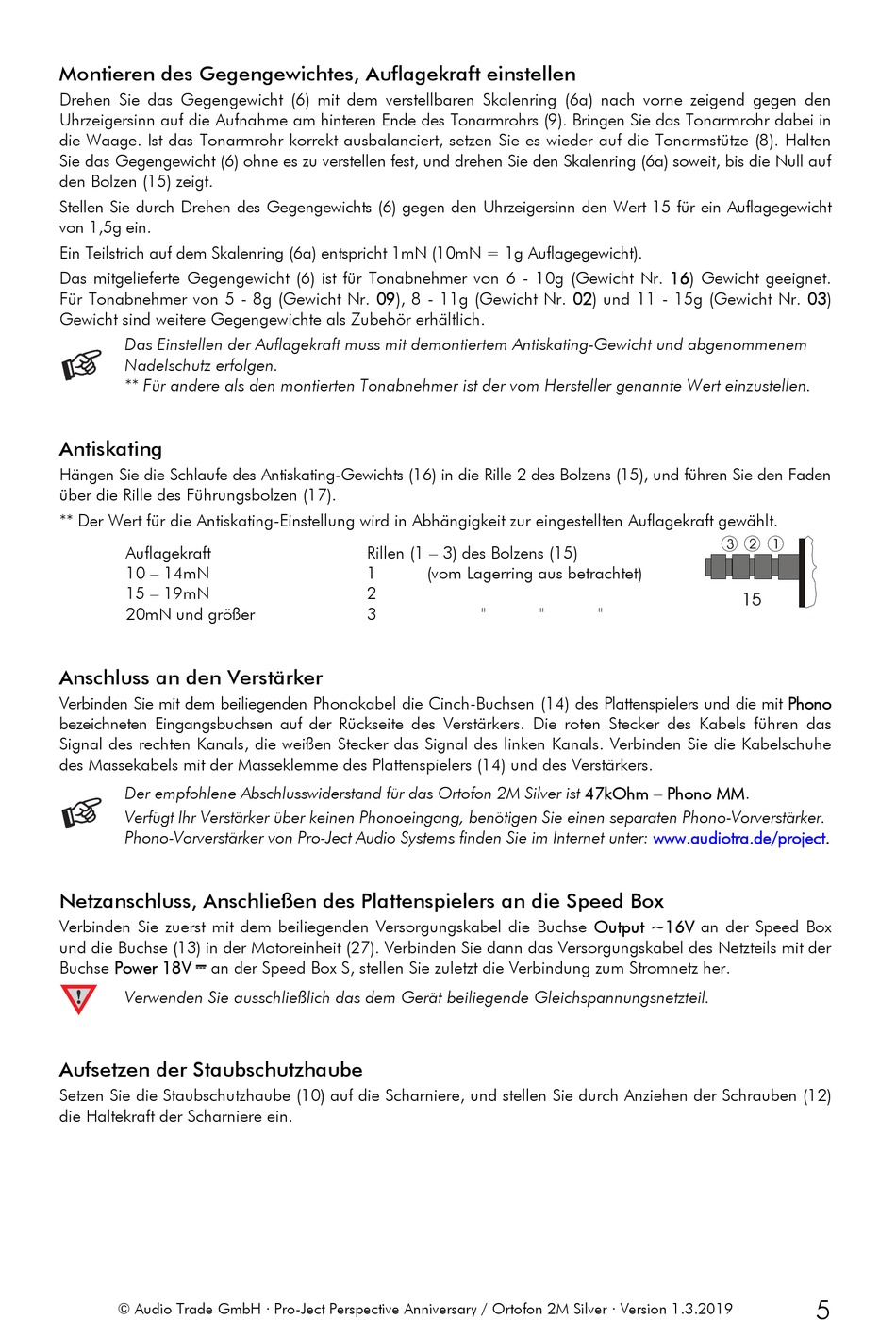

Montieren des Gegengewichtes, Auflagekraft einstellen

Drehen Sie das Gegengewicht (6) mit dem verstellbaren Skalenring (6a) nach vorne zeigend gegen den
Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (9). Bringen Sie das Tonarmrohr dabei in
die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (8). Halten
Sie das Gegengewicht (6) ohne es zu verstellen fest, und drehen Sie den Skalenring (6a) soweit, bis die Null auf
den Bolzen (15) zeigt.
Stellen Sie durch Drehen des Gegengewichts (6) gegen den Uhrzeigersinn den Wert 15 für ein Auflagegewicht
von 1,5g ein.
Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g Auflagegewicht).
Das mitgelieferte Gegengewicht (6) ist für Tonabnehmer von 6 - 10g (Gewicht Nr. 16) Gewicht geeignet.
Für Tonabnehmer von 5 - 8g (Gewicht Nr. 09), 8 - 11g (Gewicht Nr. 02) und 11 - 15g (Gewicht Nr. 03)
Gewicht sind weitere Gegengewichte als Zubehör erhältlich.
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem
Nadelschutz erfolgen.
** Für andere als den montierten Tonabnehmer ist der vom Hersteller genannte Wert einzustellen.
Antiskating
Hängen Sie die Schlaufe des Antiskating-Gewichts (16) in die Rille 2 des Bolzens (15), und führen Sie den Faden
über die Rille des Führungsbolzen (17).
** Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Auflagekraft
10 – 14mN
15 – 19mN
20mN und größer
Anschluss an den Verstärker
Verbinden Sie mit dem beiliegenden Phonokabel die Cinch-Buchsen (14) des Plattenspielers und die mit Phono
bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers. Die roten Stecker des Kabels führen das
Signal des rechten Kanals, die weißen Stecker das Signal des linken Kanals. Verbinden Sie die Kabelschuhe
des Massekabels mit der Masseklemme des Plattenspielers (14) und des Verstärkers.
Der empfohlene Abschlusswiderstand für das Ortofon 2M Silver ist 47kOhm – Phono MM.
Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker.
Phono-Vorverstärker von Pro-Ject Audio Systems finden Sie im Internet unter: www.audiotra.de/project.
Netzanschluss, Anschließen des Plattenspielers an die Speed Box
Verbinden Sie zuerst mit dem beiliegenden Versorgungskabel die Buchse Output ~16V an der Speed Box
und die Buchse (13) in der Motoreinheit (27). Verbinden Sie dann das Versorgungskabel des Netzteils mit der
Buchse Power 18V " an der Speed Box S, stellen Sie zuletzt die Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Aufsetzen der Staubschutzhaube

Setzen Sie die Staubschutzhaube (10) auf die Scharniere, und stellen Sie durch Anziehen der Schrauben (12)
die Haltekraft der Scharniere ein.
© Audio Trade GmbH · Pro-Ject Perspective Anniversary / Ortofon 2M Silver · Version 1.3.2019
Rillen (1 – 3) des Bolzens (15)
1 (vom Lagerring aus betrachtet)
2
3 " " "
