Sony HT-DDW760 Anleitung

4-253-405-32(1)
HOME THEATRE
SYSTEM
HT-DDW760
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
English

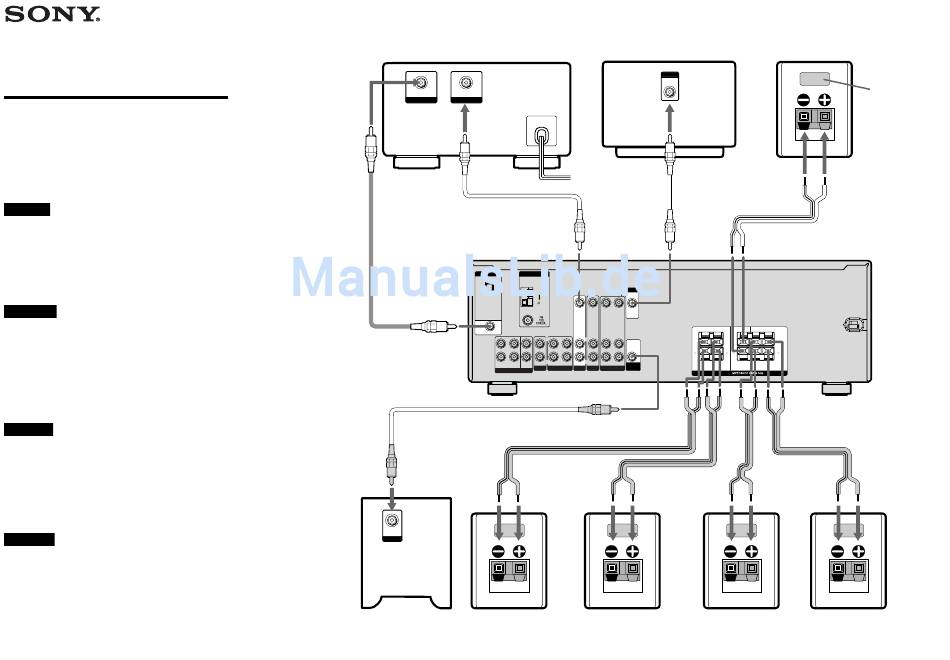

This Speaker Connection explains how to connect the DVD player, TV, speakers, and sub woofer so you
can enjoy multi channel surround sound from the DVD player. For details, refer to the operating
instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel of the speakers for the model
name. Connect the speakers as shown in the illustration at right.
The front and center speakers and the sub woofer are magnetically shielded to allow it to be installed near a
TV set. However, as the surround speakers are not magnetically shielded, we recommend that you place the
surround speakers slightly further away from TV set.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur DVD, le téléviseur, les
enceintes et le caisson de grave afin que vous puissiez profiter au mieux du son surround multicanaux de
votre lecteur DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec l'ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l'identification de l'enceinte située à l'arrière de
celles-ci pour connaître le nom du modèle. Raccordez les enceintes comme indiqué dans l'illustration ci-
contre.
Les enceintes avant et centrale, ainsi que le caisson de grave, possèdent un blindage magnétique afin de
permettre leur installation à proximité d'un téléviseur. Toutefois, étant donné que les enceintes surround ne
possèdent pas de blindage magnétique, nous vous conseillons d'éloigner un peu les enceintes surround du
téléviseur.
Español
La sección "Conexión de los altavoces" explica cómo conectar el reproductor de discos DVD, un televisor,
los altavoces y el altavoz potenciador de graves a fin de poder disfrutar de un sonido envolvente multicanal
del reproductor de discos DVD. Si desea obtener más información, consulte el manual de instrucciones
suministrado con el receptor.
Antes de conectar los altavoces, compruebe el nombre del modelo que se encuentra en la etiqueta del panel
posterior de dichos altavoces. Conéctelos tal como se muestra en la ilustración de la derecha.
Los altavoces delanteros, central y potenciador de graves están protegidos magnéticamente, lo que permite
instalarlos cerca de un televisor. Sin embargo, los altavoces envolventes no están protegidos magnéticamente,
por lo que se recomienda situarlos a una distancia considerable del televisor.
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den DVD-Player, den
Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass Sie über den DVD-Player
Mehrkanalraumklang wiedergeben lassen können. Näheres dazu schlagen Sie bitte in der mit dem Receiver
gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher auf der Rückseite der Lautsprecher nach, welcher
Modellname auf dem Lautsprecheraufkleber angegeben ist. Schließen Sie die Lautsprecher wie in der
Abbildung rechts dargestellt an.
Die Front- und der Centerlautsprecher sowie der Subwoofer sind magnetisch abgeschirmt, so dass sie in die
Nähe eines Fernsehgeräts gestellt werden können.Die Surroundlautsprecher sind jedoch nicht magnetisch
abgeschirmt. Es empfiehlt sich daher, die Surroundlautsprecher etwas weiter entfernt vom Fernsehgerät
aufzustellen.
Sony Corporation © 2004 Printed in Malaysia
DVD player
Lecteur DVD
Reproductor de discos DVD
DVD-Player
COAXIAL VIDEO
DIGITAL OUT OUTPUT
DIGITAL ANTENNA
OPTICAL
VIDEO 2
Coaxial cord
IN
AM
Cordon coaxial
Cable coaxial
Koaxialkabel
DVD IN
COAXIAL
L
CENTER
R
SUB IN
FRONT SURROUND WOOFER
CD
MULTI CH IN
Monaural audio cord
Cordon audio monophonique
Cable de audio monoaural
Monaurales Audiokabel
INPUT
SA-WMSP76 SS-MSP760SR
Sub woofer
Surround speaker (right)
Caisson de grave
Enceinte surround (droite)
Altavoz del altavoz de graves
Altavoz perimétrico (derecho)
Subwoofer
Surroundlautsprecher (rechts)
TV
Téléviseur
Televisor
Fernseher
INPUT
VIDEO
Video cord Video cord
Cordon vidéo Cordon vidéo
Cable de vídeo Cable de vídeo
Videokabel Videokabel
MONITOR
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
R L
L L L L +
AUDIO
OUT
R R R R
R L
OUT IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB
MD/TAPE DVD VIDEO 2 VIDEO 1 WOOFER SURROUND
SPEAKERS
Speaker cord
Cordon d'enceinte
Cables de altavoces
Lautsprecherkabel
SS-MSP760SL SS-MSP760R
Surround speaker (left) Front speaker (right)
Enceinte surround (gauche) Enceinte avant (droite)
Altavoz perimétrico (izquierdo) Altavoz delantero (derecho)
Surroundlautsprecher (links) Frontlautsprecher (rechts)
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
SS-CNP760
Speaker label
Identification de l'enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
Speaker cord
Cordon d'enceinte
Cables de altavoces
Lautsprecherkabel
R L
+ + +
R L
CENTER FRONT
SS-MSP760L
Front speaker (left)
Enceinte avant (gauche)
Altavoz delantero (izquierdo)
Frontlautsprecher (links)
