Brunner wave Montageanleitung Seite 33

M O N TAG E | M O N TA G E N A C H T I S C H P L AT T E N F O R M
A S S E M B LY | A S S E M B LY A CCO R D I N G TO TA B L E TO P S H A P E
M O N TAG E | M O N TA G E S E LO N L A F O R M E D U P L AT E AU

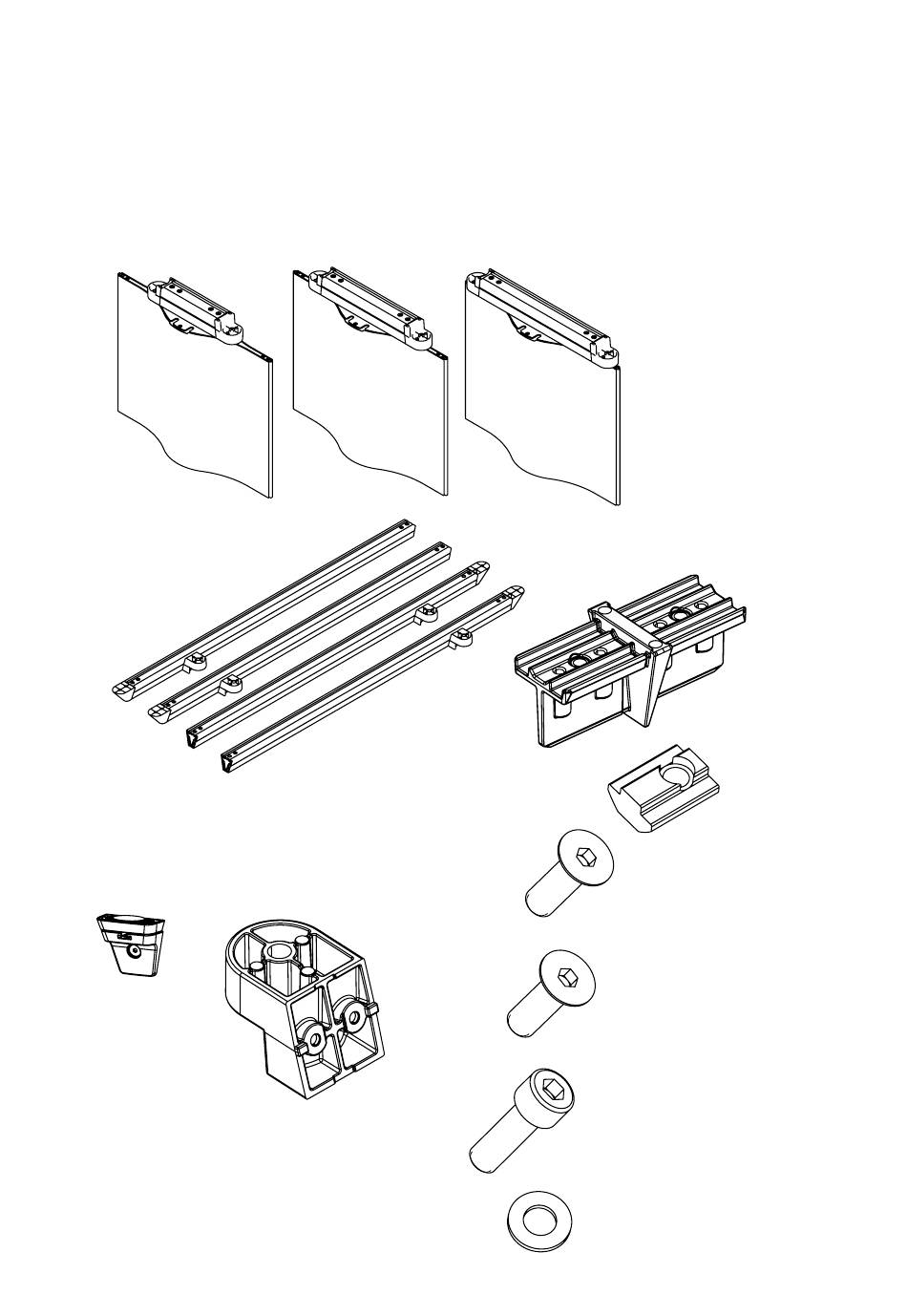

· Übersicht zu den Bauteilen für die Konfiguration Tischplatte Semi-Curve mit 3 Wangen.
· Overview of components for configuring the semi-curve table top with 3 trestles.
· Vue d'ensemble des pièces pour la configuration du plateau de table semi incurvé avec 3 piètements.
3x Wangen mit zwei Gelenk-Unterteilen
3x trestles with two lower hinge brackets
3x piètements avec deux parties
inférieures de l'articulation
Tischplattennivellierung
Anzahl in Abhängigkeit der
Tischplattenlänge
Quantity of Tabletop levellers
depends on the length of the
table top
Nivellement des plateaux de
table Nombre en fonction de la
longueur du plateau de table
4x Trapezprofil mit einem Gelenk-
Oberteil und einer Endkappe
4x Trapezoidal profile with upper
hinge bracket and an end cap
4x profils trapézoïdaux avec une
partie supérieure de l'articulation
et un embout
2x Gelenk-Oberteil Trapezprofil
2x trapezoidal profile upper
hinge brackets
2x parties supérieures de
l'articulation Traverse en profilé
trapézoïdal
2x Trapez-Verbindungsbeschlag
2x trapezoidal connecting fittings
2x éléments de liaison trapézoïdaux
4x Nutenstein M8
4x M8 sliding block (T-Nuts)
4x écrous en T M8
4x Schraube DIN7991 M8x20
4x DIN7991 M8x20 screws
4x vis DIN 7991 M8x20
8x Schraube DIN7991 M8x25
8x DIN7991 M8x25 screws
8x vis DIN 7991 M8x25
6x Schraube DIN912 M8x25
6x DIN912 M8x25 screws
6x vis DIN 912 M8x25
6x Unterlegscheibe 8,4x16x1,6
6x 8.4x16x1.6 washers
6x rondelles 8,4x16x1,6
M O N TA G E | A S S E M B LY | M O N TA G E 3 3
