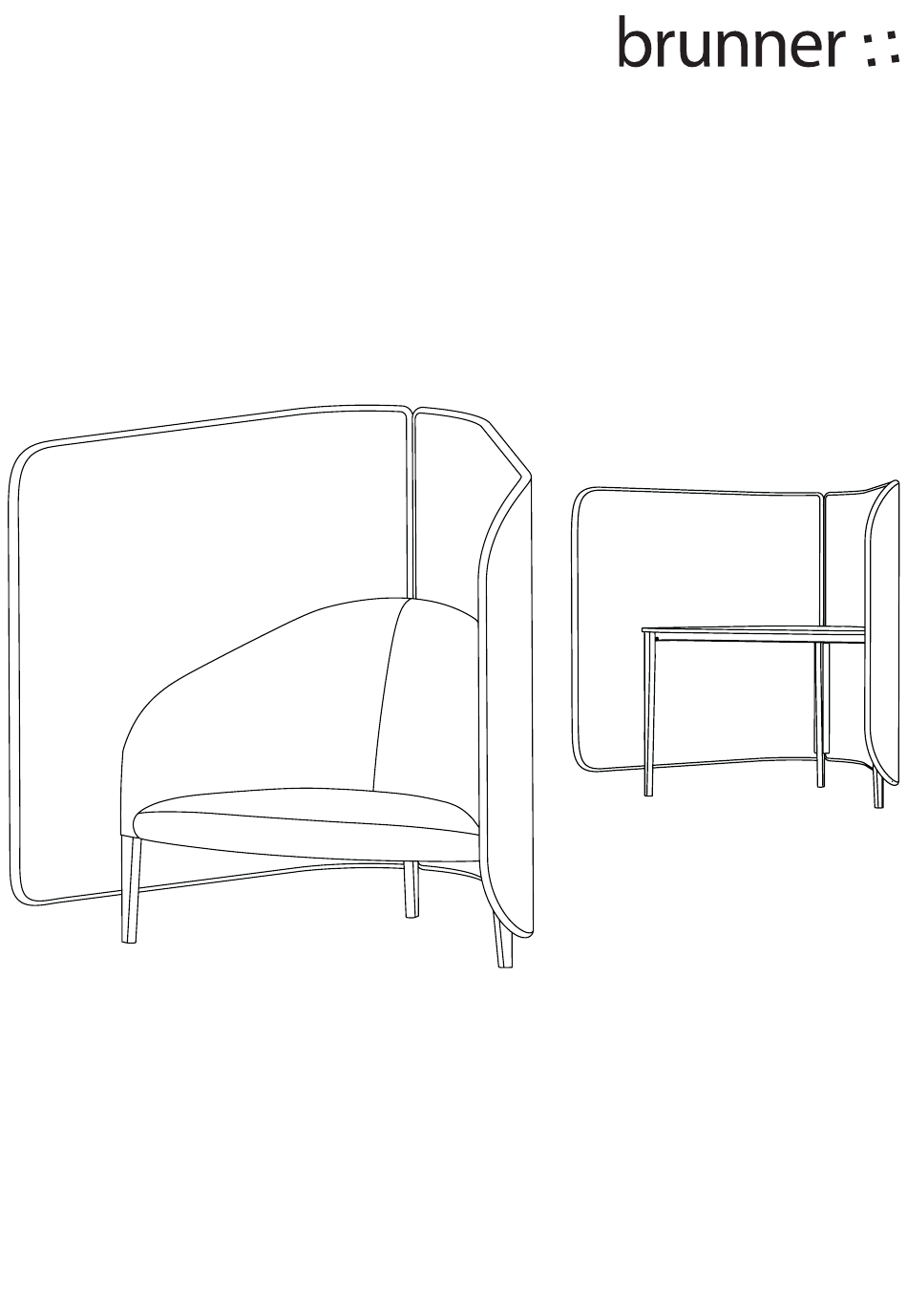

- Seite 1 Montageanleitung Design: Archirivolto...

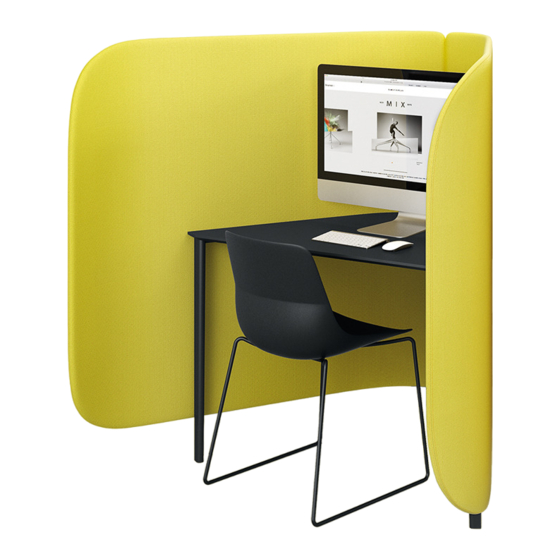

- Seite 2 Vielen Dank, dass Sie sich für ein Brunner Qualitätsprodukt der Serie cellular entschieden haben. Die vielseitig einsetzbaren Loungemöbel der Serie cellular dienen zur Gestaltung kleiner Rückzugsorte und Arbeitsplätze im Großraum und in Wartezo- nen. Sessel und Bank sind mit und ohne Panel erhältlich und lassen sich daher vielfältig einsetzen.
-
Seite 3: Inhaltsverzeichnis
CELLULAR MONTAGEANLEITUNG Inhaltsverzeichnis Lounge-Elemente mit Panels Lieferumfang Polstermöbel mit Panels Montageanleitung Polstersessel und Panels Lieferumfang Worktable oder Stehtisch mit Panels Montageanleitung Worktable oder Stehtisch mit Panels Zusatzinformationen Allgemeine Informationen zum Aufbau Empfehlung Montagewerkzeug Pflegehinweise Hinweise Impressum... -
Seite 4: Lounge-Elemente Mit Panels
LOUNGE-ELEMENTE MIT PANELS... -
Seite 5: Lieferumfang Polstersessel Mit Panels
LIEFERUMFANG POLSTERSESSEL MIT PANELS Im Lieferumfang enthalten: 12x 5x30 Spax-Schrauben 4x Winkel 1x M5x35 Schrauben 4x M5x16 Schraube 1x Panel links 1x Panel rechts 1x Sessel Lounge-Elemente mit Panels | Lieferumfang Polstersessel mit Panels 4 . 5... -
Seite 6: Montageanleitung Polstersessel Und Panels
MONTAGEANLEITUNG POLSTERSESSEL MIT PANELS MONATEGSCHRITT 1 Hängen Sie das rechte Panel in die vormontierte Vorrichtung auf der rechten Rückseite des Polstersessels ein, ohne es anschließend herunterzudrücken. MONTAGESCHRITT 2 Hängen Sie nun ebenfalls das linke Panel in die dafür vorgesehene Vorrichtung auf der linken Rückseite des Polstersessels ein, ohne es anschließend herunterzudrücken. - Seite 7 MONTAGEANLEITUNG POLSTERSESSEL MIT PANELS MONTAGESCHRITT 3 Schieben Sie nun die beiden oberen Kanten der Panels leicht auseinander, positionieren Sie die M5x35 Schraube am dafür vorgesehenen Gewinde des linken Panels und ziehen Sie die Schraube entsprechend fest. MONTAGESCHRITT 4 Heben Sie nun das rechte Panel leicht an und hängen die Schraube des linken Panels in die Vertiefung des rechten Panels ein, um beide miteinander zu verbinden.
- Seite 8 MONTAGEANLEITUNG POLSTERSESSEL MIT PANELS MONTAGESCHRITT 5 Drücken Sie nun beide Panels nach unten, um diese in den Vorrichtungen am Polstersessel einzurasten. MONTAGESCHRITT 6 Kippen Sie nun den Polstersessel mit den Panels vorsichtig nach hinten und legen diesen auf einem weichen, sauberen Untergrund wie beispielsweise einer Decke ab.
- Seite 9 MONTAGEANLEITUNG POLSTERSESSEL MIT PANELS MONTAGESCHRITT 7 Drücken Sie nun das Panel seitlich an den Polstersessel und richten Sie den Winkel entsprechend am Polstersessel aus. Nun schrauben Sie die vier Winkel jeweils mit drei 5x30 Spax-Schrauben am Boden des Polstersessels fest. Befestigen Sie zuerst das erste Panel, bevor Sie mit dem zweiten Panel fortfahren.
-
Seite 10: Lieferumfang Worktable Und Stehtisch Mit Panels
LIEFERUMFANG WORKTABLE UND STEHTISCH MIT PANELS Im Lieferumfang enthalten: 4x M5x40 Schrauben 6x M5x20 Schraube 1x M5x35 Schrauben 2x Kabelkanal bei Elektrifizierung 1x Panel links 1x Panel rechts 1x Stehtisch oder 1x Tisch... - Seite 11 MONTAGEANLEITUNG WORKTABLE UND STEHTISCH MIT PANELS MONTAGESCHRITT 1 Legen Sie das rechte Panel auf einen weichen, sauberen Untergrund wie beispielsweise eine Decke und positionieren Sie den Worktable oder Stehtisch seitlich darauf. Richten Sie das Gestell an den beiden oberen Anschraubstellen des Panels aus und schrauben Sie es mit Hilfe der zwei M5x40 Schrauben am Panel fest.
- Seite 12 MONTAGEANLEITUNG WORKTABLE UND STEHTISCH MIT PANELS MONTAGESCHRITT 3 Positionieren Sie die M5x35 Schraube am dafür vorgesehenen Gewinde des linken Panels und ziehen Sie die Schraube entsprechend fest. Montieren Sie nun das linke Panel wie in den Montageschritten 1. und 2. beschrieben. Mit Kabelkanal Ohne Kabelkanal MONTAGESCHRITT 4...
- Seite 13 MONTAGEANLEITUNG WORKTABLE UND STEHTISCH MIT PANELS MONTAGESCHRITT 5 Zur Befestigung des optionalen Kabelkanals hängen Sie die beiden Leisten einfach auf der rechten und linken Rückseite entlang des hinteren Tischbeines ein. Montageanleitung Worktable und Stehtisch mit Panels 12. 13...
-
Seite 14: Zusatzinformationen
· Die zur Montage vorgeschlagenen Montagewerkzeuge sind lediglich Empfehlungen der Brunner GmbH · Zur Montage dürfen ausschließlich mitgelieferte Materialien eingesetzt werden · Die Brunner GmbH schließt jegliche Gewährleistung auf Schäden aus, die im Zuge der Montage entstehen MONTAGEWERKZEUG FÜR DAS CELLULAR Akkuschrauber mit Inbus- und Kreuzschlitzeinsatz PFLEGEHINWEISE –... -
Seite 15: Hinweise
Details, Preise und Geschäftsbedingungen entnehmen Sie der aktuellen Preisliste. Technische Änderungen, Irrtümer und Farbabweichungen vorbehalten. Einige Modelle sind als mehrpreispflichtige Sonderausführungen abgebildet. Impressum Produktdesign: Archirivolto Abbildungen: Andreas Stapel . Brunner GmbH Text: Kerstin Lamprecht . Hanne Haaf . Brunner GmbH Gestaltung: Kerstin Lamprecht . Brunner GmbH... - Seite 16 © Brunner GmbH 2017 . Im Salmenkopf 10 . D-77866 Rheinau T. +49 78 44. 40 20 . F. +49 78 44. 40 28 00 . info@brunner-group.com...
