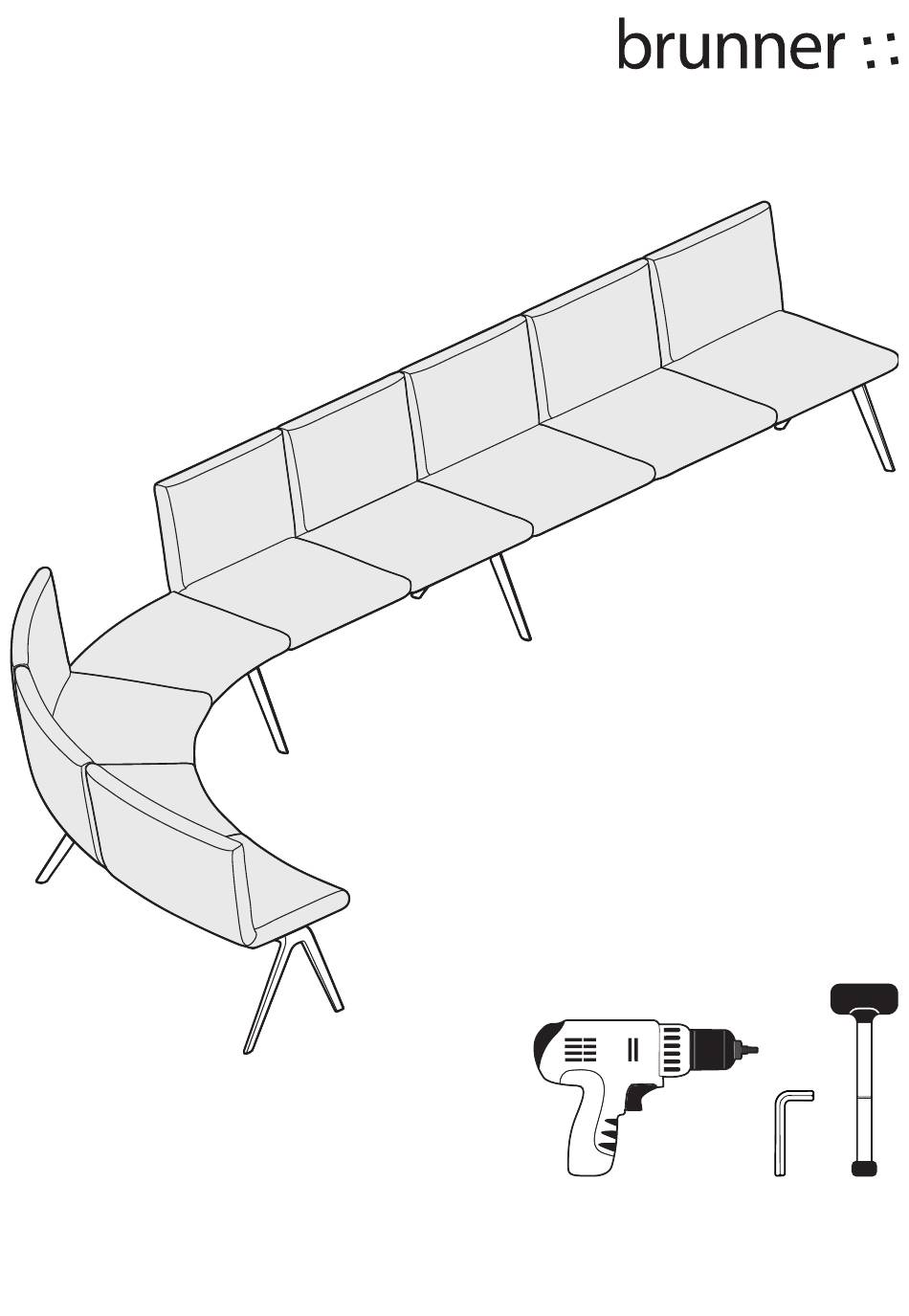

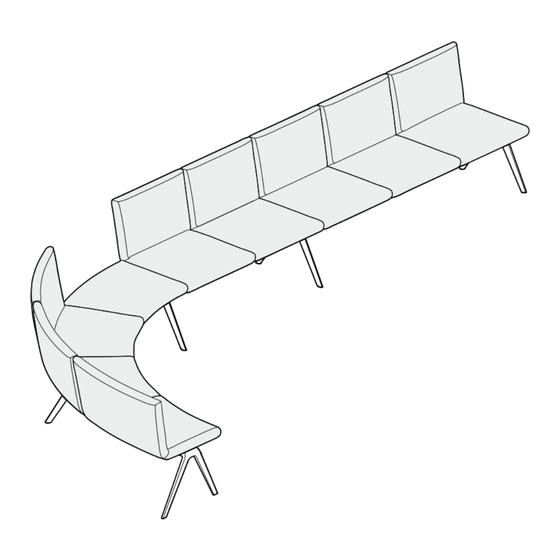

- Seite 1 A-Bench Montageanleitung Design: jehs+laub...
- Seite 3 Ablageplatten anstelle eines Polsterelements, eine schwenkbare Schreibablage oder auch eine Elektrifizierungsbox erweitern die Einsatzmöglichkeiten. Dabei bleibt A-Bench auch bei der Montage auf das wesentliche reduziert: mit Akkuschrauber, Inbusschlüsseln und Gummi- hammer sind Sie bestens ausgerüstet für die Montage aller Einzelteile. Wie Sie im Folgenden sehen werden, wiederholen sich die Schritte immer wieder und Sie werden schon bald zur Routine.
-
Seite 4: Inhaltsverzeichnis
INHALT Hinweise zur Montage Allgemeine Hinweise zum Aufbau Übersicht Übersicht Bauteile – Füße Übersicht Bauteile – Verbindungsknoten . Traversen Übersicht Sitzelemente Übersicht Konfigurationen Befestigungsmaterial Polsterelemente Montage Verbindung der Aluminium-Profile Montage Radiustraverse 9790-TRR Montage Ecktraverse 9790-TRE Gestell montieren Polsterelemente vorbereiten Polsterelemente befestigen Polsterelemente ausrichten Tischplatten montieren Montage Schreibtablar... -
Seite 5: Hinweise Zur Montage
· Die zur Montage vorgeschlagenen Montagewerkzeuge sind lediglich Empfehlungen der Brunner GmbH. · Zur Montage dürfen ausschließlich mitgelieferte Materialien eingesetzt werden. · Die Brunner GmbH schließt jegliche Gewährleistung auf Schäden aus, die im Zuge der Montage entstehen. Montagewerkzeuge für A-Bench ·... -
Seite 6: Übersicht Bauteile - Füße
ÜBERSICHT BAUTEILE – FÜSSE 9790-FAL1 9790-FAL2 Außenfuß Aluminium Verbindungsfuß Aluminium 9790-FEI1 9790-FEI2 Außenfuß Eiche Verbindungsfuß Eiche... -
Seite 7: Übersicht Bauteile - Verbindungsknoten . Traversen
ÜBERSICHT BAUTEILE – VERBINDUNGSKNOTEN . TRAVERSEN Länge /length 9790-Verbindungsknoten 90° 9790-Verbindungsknoten 22,5° Außenfuß Aluminium Verbindungsfuß Aluminium Länge /length Länge Länge /length Übersicht Traversen Länge (mm) 9790-TR20 2-Sitzer 1180 9790-TR30 3-Sitzer 1828 9790-TRE Ecke 90° 9790-TRR Radius 1 9790-TRR Radius 2 6 . -
Seite 8: Übersicht Sitzelemente
ÜBERSICHT SITZELEMENTE 9790-KG 9790-SG 9790-SAL 9790-SAR 9790-SE 9790-KR 9790-SRI 9790-SRA 9790-T01 9790-T02 9790-T03... -
Seite 9: Übersicht Konfigurationen
ÜBERSICHT KONFIGURATIONEN 8 . 9 Übersicht... -
Seite 10: Befestigungsmaterial Polsterelemente
BEFESTIGUNGSMATERIAL POLSTERELEMENTE Befestigungsmaterial Polsterelemente 4 Satz pro Element Holzschraube 5x25 AW20 (Würth) schwarz Schraube M6x25 Inbus Größe 5 schwarz verzinkt Nutenstein Kunststoff schwarz... -
Seite 11: Montage
VERBINDUNG DER ALUMINIUM-PROFILE Verbindung der Aluminium-Profile mit den Aluminium-Gussteilen (gültig für alle Verbindungen) Bauteile zusammenstecken. Darauf achten, dass kein Spalt entsteht. Schrauben aus dem Gussteil herausdrehen. Dadurch wird das Gussteil im Alu-Profil verspannt. Reihenfolge der Schrauben beachten (1 bis 4)! Bit: Torx T30 Falls es beim Verspannen der Bauteile zu einer Spaltbildung zwischen den Bauteilen kommt, kann dies durch leichtes... -
Seite 12: Montage Radiustraverse 9790-Trr
MONTAGE RADIUSTRAVERSE 9790-TRR 9790-Verbindungsknoten 22,5° 16 x Torx T30 8 Nm... -
Seite 13: Montage Ecktraverse 9790-Tre
MONTAGE ECKTRAVERSE 9790-TRE 9790-Verbindungsknoten 90° Torx T30 8 Nm Montage 12 . 13... -
Seite 14: Gestell Montieren
GESTELL MONTIEREN Untergestell zusammenstecken. Bauteile verschrauben gemäß Anleitung. Torx T30 8 Nm... -
Seite 15: Polsterelemente Vorbereiten
POLSTERELEMENTE VORBEREITEN Montage der Nutensteine an den Polsterelementen. je Sitz Inbus Schrauben noch nicht anziehen! Montage 14 . 15... - Seite 16 POLSTERELEMENTE BEFESTIGEN 1 Polsterelement von vorne auf Untergestell aufsetzen. Nutenstein Alu-Profil Polsterelement nach hinten schieben. Nutenstein Alu-Profil...
- Seite 17 POLSTERELEMENTE BEFESTIGEN 2 Hintere Nutensteine montieren. je Sitz Inbus Schrauben noch nicht anziehen! Montage 16 . 17...
-
Seite 18: Polsterelemente Ausrichten
POLSTERELEMENTE AUSRICHTEN Montageschritte 3. bis 6. für alle Polsterelemente wiederholen. Polsterelemente ausrichten. -
Seite 19: Polsterelemente Befestigen
POLSTERELEMENTE BEFESTIGEN Nutensteine korrekt ausrichten und Schrauben anziehen. ✔ ✘ je Sitz WICHTIG: Die Nutensteine müssen vor dem Inbus Verschrauben komplett in das Profil 8 Nm geschoben werden! Montage 18 . 19... -
Seite 20: Polsterelemente Fixieren
POLSTERELEMENTE FIXIEREN Je Sitzelement 4x Holzschraube montieren (Sicherung gegen Verschieben) je Sitz AW20 8 Nm... -
Seite 21: Tischplatten Montieren
TISCHPLATTEN MONTIEREN 9790-T01 9790-T02 9790-T03 Montage der Nutensteine an den Tischplatten. je Tisch Inbus Schrauben noch nicht anziehen! Restliche Montage wie Polsterelemente. Montage 20 . 21... -
Seite 22: Montage Schreibtablar 1
MONTAGE SCHREIBTABLAR 1 Führen Sie das Schreibtablar vorsichtig zwischen zwei Polsterelementen ein und schieben es bis an die Traverse. - Seite 23 MONTAGE SCHREIBTABLAR 2 Nun das Schreibtablar mit den 8 mitgelieferten Schrauben an den Polsterelementen befestigen. je Tablar AW20 8 Nm Montage 22 . 23...
-
Seite 24: Montage Der Elektrifizierungsbox
MONTAGE DER ELEKTRIFIZIERUNGSBOX Positionieren Sie die Elektrifizierungsbox ca. 40 mm von der Aussenkante des gewünschten Polsterelements. ca. 40 mm Befestigen Sie die Elektrifizierungsbox mit Hilfe der 4 mitgelieferten Schrauben und einem Akkuschrauber. Elektrifizierungsbox AW20 8 Nm... -
Seite 25: Pflegehinweise
PFLEGEHINWEISE Eine schonende und sachgemäße Reinigung der Oberflächen Ihrer A-Bench ist besonders wichtig, um deren optimalen Zustand möglichst lange zu erhalten. Die folgenden Reinigungshinweise sind ausschließlich Empfehlungen. Für Schäden an Oberflächen, die durch unsachgemäße Reinigung verursacht worden sind, übernimmt die Brunner GmbH keine Haftung. -
Seite 26: Reinigung Von Tischplatten
Schicht aufzubauen. Reinigung von Tischplattenoberflächen in NanoTec (NTB) Die Reinigung von Brunner NTB sollte regelmäßig erfolgen, benötigt aber keine besondere Pflege. Das Material ist besonders leicht mit einem feuchten Tuch zu reinigen. Besonders gut geeignet ist hierfür ein Mikrofasertuch, versetzt mit Spülmittel und Wasser oder ein Glasreiniger. - Seite 27 Oberfläche, diese sofort aufzuwischen ist, da sonst Ränder entstehen können. Wir verweisen hierbei auf die jeweils geltenden Anwendungsvorschriften des Herstellers und bitten Sie gegebenenfalls die Verträglichkeit an einer verdeckten Stelle Ihrer A-Bench zu überprüfen. Reinigung des Gestells aus Aluminium, poliert oder pulverbeschichtet Bei normaler Beanspruchung reicht es aus, wenn die Metalloberflächen mit einem sauberen...
- Seite 28 © Brunner GmbH 2019 . Im Salmenkopf 10 . D-77866 Rheinau T. +49 78 44. 40 20 . F. +49 78 44. 40 28 00 . info@brunner-group.com...
