Montage- und Betriebsvorschrift

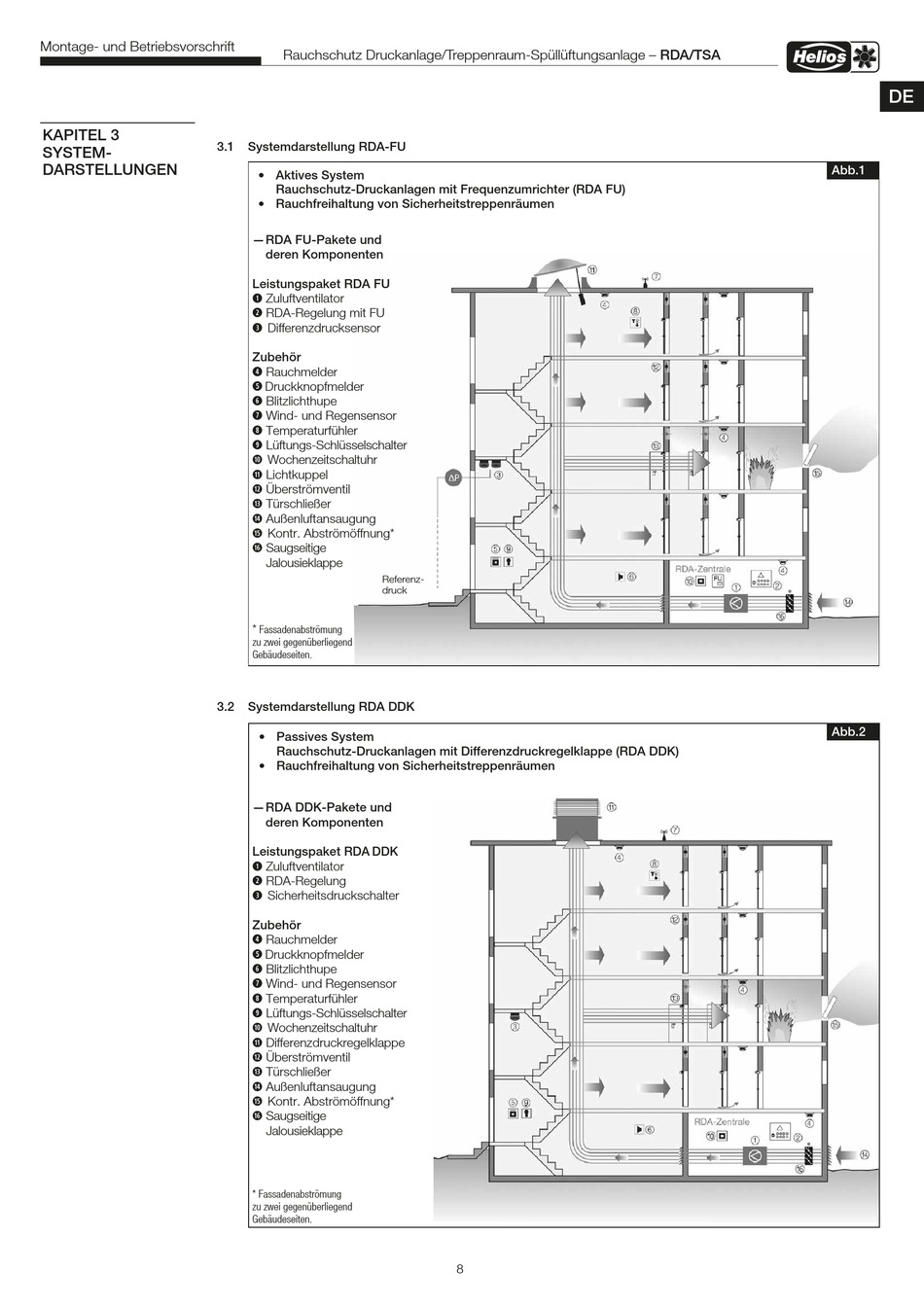

KAPITEL 3
SYSTEM-
DARSTELLUNGEN
Rauchschutz Druckanlage/Treppenraum-Spüllüftungsanlage – RDA/TSA
3�1

Systemdarstellung RDA-FU

• Aktives System
Rauchschutz-Druckanlagen mit Frequenzumrichter (RDA FU)
• Rauchfreihaltung von Sicherheitstreppenräumen
—RDA FU-Pakete und
deren Komponenten
Leistungspaket RDA FU
 Zuluftventilator
➋ RDA-Regelung mit FU
 Differenzdrucksensor
Zubehör
➍ Rauchmelder
➎ Druckknopfmelder
➏ Blitzlichthupe
➐ Wind- und Regensensor
➑ Temperaturfühler
➒ Lüftungs-Schlüsselschalter
 Wochenzeitschaltuhr
 Lichtkuppel
 Überströmventil
 Türschließer
 Außenluftansaugung
 Kontr. Abströmöffnung*
 Saugseitige
Jalousieklappe
Referenz-
druck
*
Fassadenabströmung
zu zwei gegenüberliegend
Gebäudeseiten.
3�2

Systemdarstellung RDA DDK

• Passives System
Rauchschutz-Druckanlagen mit Differenzdruckregelklappe (RDA DDK)
• Rauchfreihaltung von Sicherheitstreppenräumen
—RDA DDK-Pakete und
deren Komponenten
Leistungspaket RDA DDK
 Zuluftventilator
➋ RDA-Regelung
 Sicherheitsdruckschalter
Zubehör
➍ Rauchmelder
➎ Druckknopfmelder
➏ Blitzlichthupe
➐ Wind- und Regensensor
➑ Temperaturfühler
➒ Lüftungs-Schlüsselschalter
 Wochenzeitschaltuhr
 Differenzdruckregelklappe
 Überströmventil
 Türschließer
 Außenluftansaugung
 Kontr. Abströmöffnung*
 Saugseitige
Jalousieklappe
* Fassadenabströmung
zu zwei gegenüberliegend
Gebäudeseiten.
8
DE
Abb�1
Abb�2
