Montage- und Betriebsvorschrift
3�5
3�6
Rauchschutz Druckanlage/Treppenraum-Spüllüftungsanlage – RDA/TSA

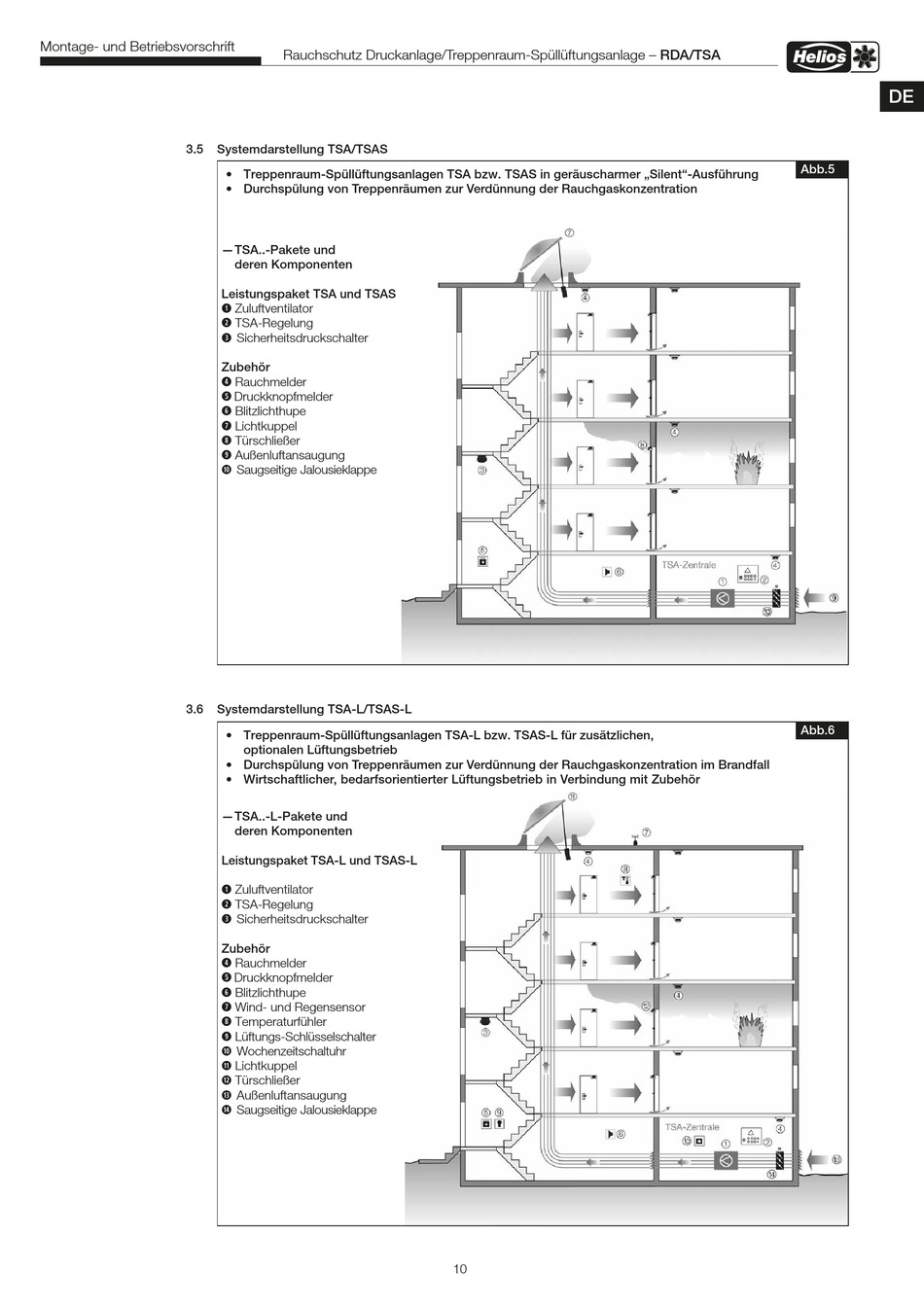

Systemdarstellung TSA/TSAS

• Treppenraum-Spüllüftungsanlagen TSA bzw� TSAS in geräuscharmer „Silent"-Ausführung
• Durchspülung von Treppenräumen zur Verdünnung der Rauchgaskonzentration
—TSA��-Pakete und
deren Komponenten
Leistungspaket TSA und TSAS
 Zuluftventilator
➋ TSA-Regelung
 Sicherheitsdruckschalter
Zubehör
➍ Rauchmelder
➎ Druckknopfmelder
➏ Blitzlichthupe
➐ Lichtkuppel
➑ Türschließer
➒ Außenluftansaugung
 Saugseitige Jalousieklappe

Systemdarstellung TSA-L/TSAS-L

• Treppenraum-Spüllüftungsanlagen TSA-L bzw� TSAS-L für zusätzlichen,
optionalen Lüftungsbetrieb
• Durchspülung von Treppenräumen zur Verdünnung der Rauchgaskonzentration im Brandfall
• Wirtschaftlicher, bedarfsorientierter Lüftungsbetrieb in Verbindung mit Zubehör
—TSA��-L-Pakete und
deren Komponenten
Leistungspaket TSA-L und TSAS-L
 Zuluftventilator
➋ TSA-Regelung
 Sicherheitsdruckschalter
Zubehör
➍ Rauchmelder
➎ Druckknopfmelder
➏ Blitzlichthupe
➐ Wind- und Regensensor
➑ Temperaturfühler
➒ Lüftungs-Schlüsselschalter
 Wochenzeitschaltuhr
 Lichtkuppel
 Türschließer
 Außenluftansaugung
 Saugseitige Jalousieklappe
10
DE
Abb�5
Abb�6
