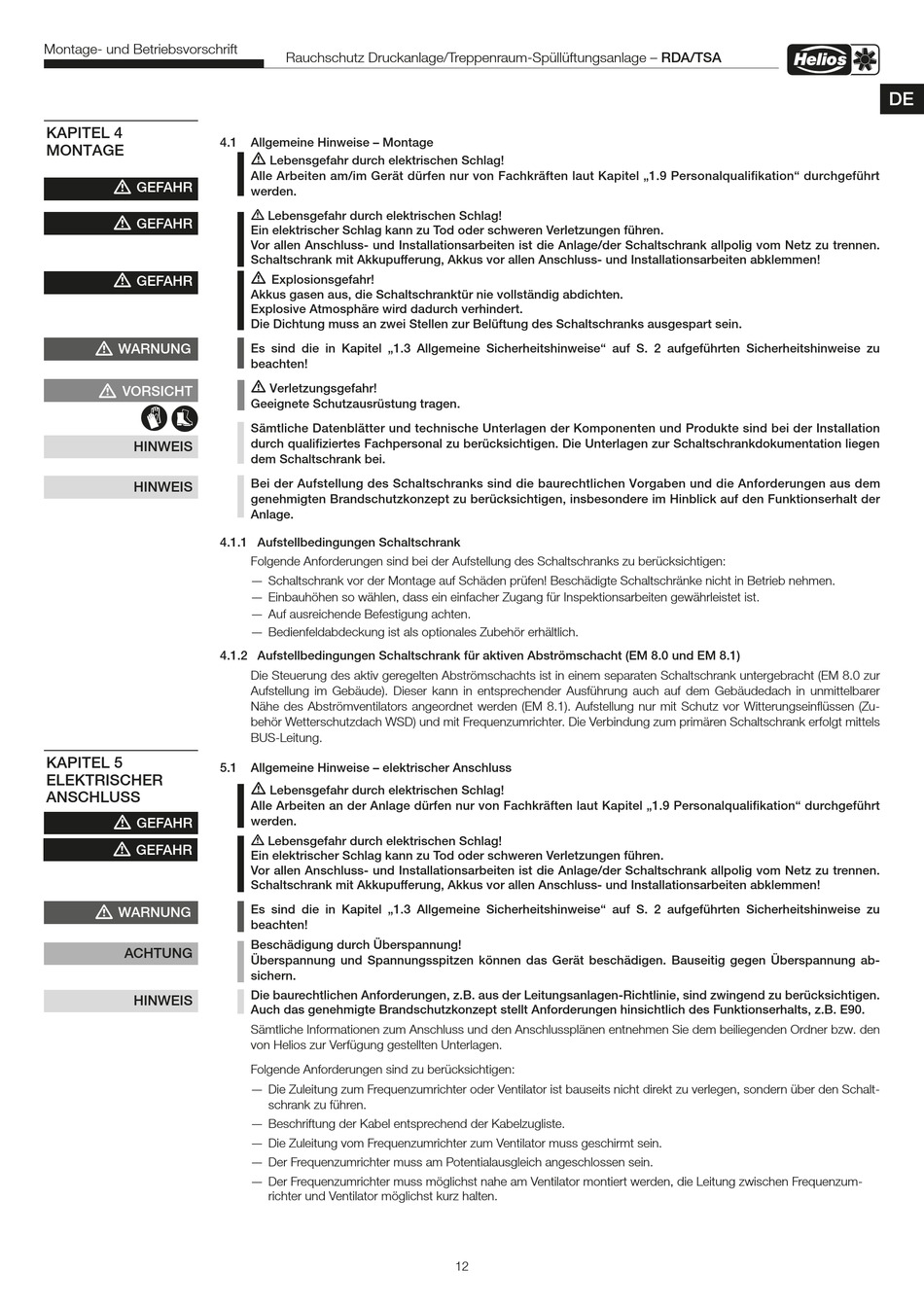

Montage- und Betriebsvorschrift
KAPITEL 4
MONTAGE
m
GEFAHR
m
GEFAHR
m
GEFAHR
m
WARNUNG
m
VORSICHT
n m
HINWEIS
HINWEIS
KAPITEL 5
ELEKTRISCHER
ANSCHLUSS
m
GEFAHR
m
GEFAHR
m
WARNUNG
ACHTUNG
HINWEIS
Rauchschutz Druckanlage/Treppenraum-Spüllüftungsanlage – RDA/TSA
4�1 Allgemeine Hinweise – Montage
m
Lebensgefahr durch elektrischen Schlag!
Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1�9 Personalqualifikation" durchgeführt
werden�
m
Lebensgefahr durch elektrischen Schlag!
Ein elektrischer Schlag kann zu Tod oder schweren Verletzungen führen�
Vor allen Anschluss- und Installationsarbeiten ist die Anlage/der Schaltschrank allpolig vom Netz zu trennen�
Schaltschrank mit Akkupufferung, Akkus vor allen Anschluss- und Installationsarbeiten abklemmen!
m
Explosionsgefahr!
Akkus gasen aus, die Schaltschranktür nie vollständig abdichten�
Explosive Atmosphäre wird dadurch verhindert�
Die Dichtung muss an zwei Stellen zur Belüftung des Schaltschranks ausgespart sein�
Es sind die in Kapitel „1�3 Allgemeine Sicherheitshinweise" auf S� 2 aufgeführten Sicherheitshinweise zu
beachten!
m
Verletzungsgefahr!
Geeignete Schutzausrüstung tragen�
Sämtliche Datenblätter und technische Unterlagen der Komponenten und Produkte sind bei der Installation
durch qualifiziertes Fachpersonal zu berücksichtigen� Die Unterlagen zur Schaltschrankdokumentation liegen
dem Schaltschrank bei�
Bei der Aufstellung des Schaltschranks sind die baurechtlichen Vorgaben und die Anforderungen aus dem
genehmigten Brandschutzkonzept zu berücksichtigen, insbesondere im Hinblick auf den Funktionserhalt der
Anlage�
4�1�1 Aufstellbedingungen Schaltschrank
Folgende Anforderungen sind bei der Aufstellung des Schaltschranks zu berücksichtigen:
― Schaltschrank vor der Montage auf Schäden prüfen! Beschädigte Schaltschränke nicht in Betrieb nehmen.
― Einbauhöhen so wählen, dass ein einfacher Zugang für Inspektionsarbeiten gewährleistet ist.
― Auf ausreichende Befestigung achten.
― Bedienfeldabdeckung ist als optionales Zubehör erhältlich.
4�1�2 Aufstellbedingungen Schaltschrank für aktiven Abströmschacht (EM 8�0 und EM 8�1)
Die Steuerung des aktiv geregelten Abströmschachts ist in einem separaten Schaltschrank untergebracht (EM 8.0 zur
Aufstellung im Gebäude). Dieser kann in entsprechender Ausführung auch auf dem Gebäudedach in unmittelbarer
Nähe des Abströmventilators angeordnet werden (EM 8.1). Aufstellung nur mit Schutz vor Witterungseinflüssen (Zu-
behör Wetterschutzdach WSD) und mit Frequenzumrichter. Die Verbindung zum primären Schaltschrank erfolgt mittels
BUS-Leitung.
5�1 Allgemeine Hinweise – elektrischer Anschluss
m
Lebensgefahr durch elektrischen Schlag!
Alle Arbeiten an der Anlage dürfen nur von Fachkräften laut Kapitel „1�9 Personalqualifikation" durchgeführt
werden�
m
Lebensgefahr durch elektrischen Schlag!
Ein elektrischer Schlag kann zu Tod oder schweren Verletzungen führen�
Vor allen Anschluss- und Installationsarbeiten ist die Anlage/der Schaltschrank allpolig vom Netz zu trennen�
Schaltschrank mit Akkupufferung, Akkus vor allen Anschluss- und Installationsarbeiten abklemmen!
Es sind die in Kapitel „1�3 Allgemeine Sicherheitshinweise" auf S� 2 aufgeführten Sicherheitshinweise zu
beachten!
Beschädigung durch Überspannung!
Überspannung und Spannungsspitzen können das Gerät beschädigen� Bauseitig gegen Überspannung ab-
sichern�
Die baurechtlichen Anforderungen, z�B� aus der Leitungsanlagen-Richtlinie, sind zwingend zu berücksichtigen�
Auch das genehmigte Brandschutzkonzept stellt Anforderungen hinsichtlich des Funktionserhalts, z�B� E90�
Sämtliche Informationen zum Anschluss und den Anschlussplänen entnehmen Sie dem beiliegenden Ordner bzw. den
von Helios zur Verfügung gestellten Unterlagen.
Folgende Anforderungen sind zu berücksichtigen:
― Die Zuleitung zum Frequenzumrichter oder Ventilator ist bauseits nicht direkt zu verlegen, sondern über den Schalt-
schrank zu führen.
― Beschriftung der Kabel entsprechend der Kabelzugliste.
― Die Zuleitung vom Frequenzumrichter zum Ventilator muss geschirmt sein.
― Der Frequenzumrichter muss am Potentialausgleich angeschlossen sein.
― Der Frequenzumrichter muss möglichst nahe am Ventilator montiert werden, die Leitung zwischen Frequenzum-
richter und Ventilator möglichst kurz halten.
