Montage- und Betriebsvorschrift
DE
Rauchschutz Druckanlage/Treppenraum-Spüllüftungsanlage – RDA/TSA
3�3

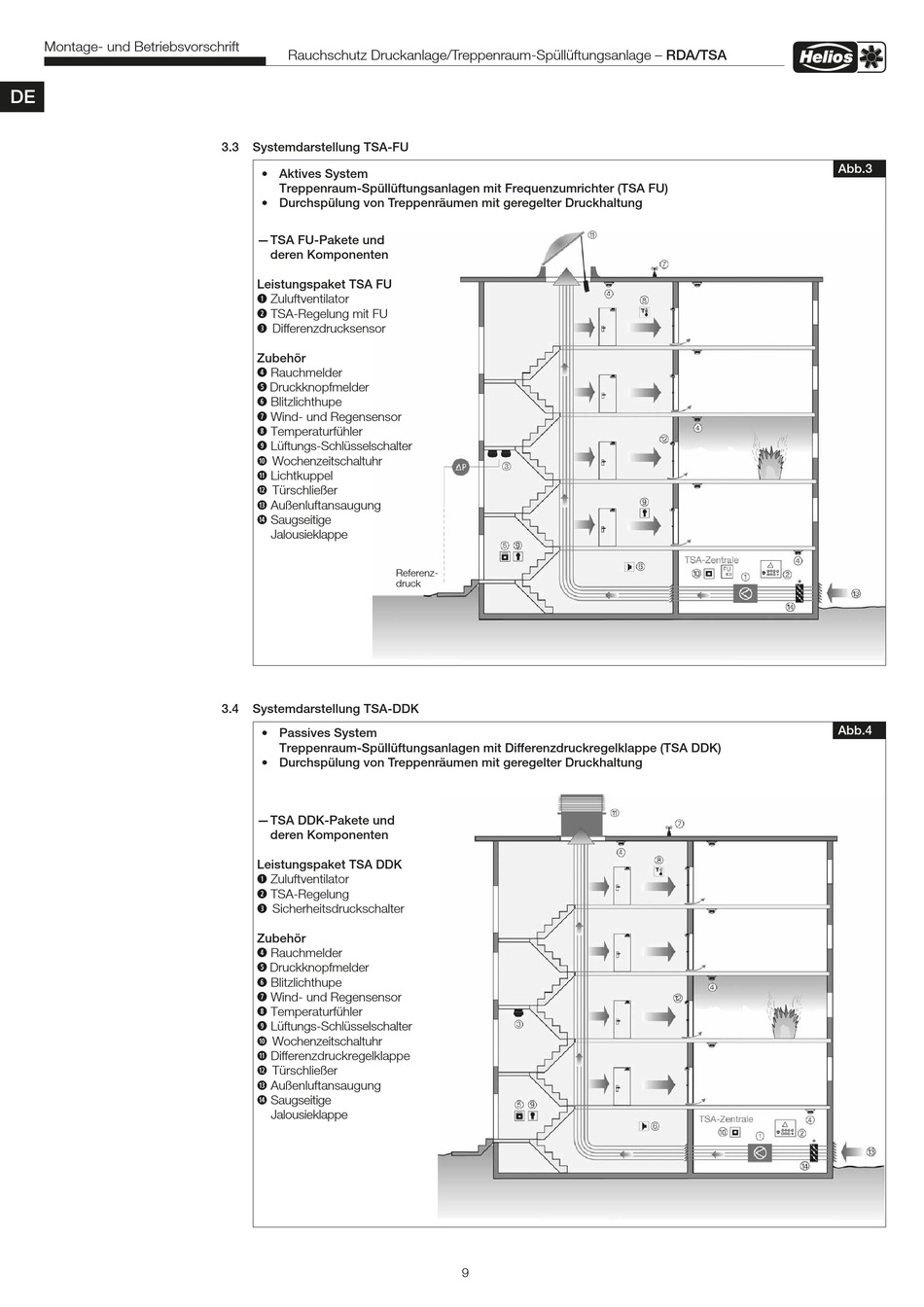

Systemdarstellung TSA-FU

• Aktives System
Treppenraum-Spüllüftungsanlagen mit Frequenzumrichter (TSA FU)
• Durchspülung von Treppenräumen mit geregelter Druckhaltung
—TSA FU-Pakete und
deren Komponenten
Leistungspaket TSA FU
 Zuluftventilator
➋ TSA-Regelung mit FU
 Differenzdrucksensor
Zubehör
➍ Rauchmelder
➎ Druckknopfmelder
➏ Blitzlichthupe
➐ Wind- und Regensensor
➑ Temperaturfühler
➒ Lüftungs-Schlüsselschalter
 Wochenzeitschaltuhr
 Lichtkuppel
 Türschließer
 Außenluftansaugung
 Saugseitige
Jalousieklappe
Referenz-
druck
3�4

Systemdarstellung TSA-DDK

• Passives System
Treppenraum-Spüllüftungsanlagen mit Differenzdruckregelklappe (TSA DDK)
• Durchspülung von Treppenräumen mit geregelter Druckhaltung
—TSA DDK-Pakete und
deren Komponenten
Leistungspaket TSA DDK
 Zuluftventilator
➋ TSA-Regelung
 Sicherheitsdruckschalter
Zubehör
➍ Rauchmelder
➎ Druckknopfmelder
➏ Blitzlichthupe
➐ Wind- und Regensensor
➑ Temperaturfühler
➒ Lüftungs-Schlüsselschalter
 Wochenzeitschaltuhr
 Differenzdruckregelklappe
 Türschließer
 Außenluftansaugung
 Saugseitige
Jalousieklappe
9
Abb�3
Abb�4
