Montage- und Betriebsvorschrift
DE
Rauchschutz Druckanlage/Treppenraum-Spüllüftungsanlage – RDA/TSA

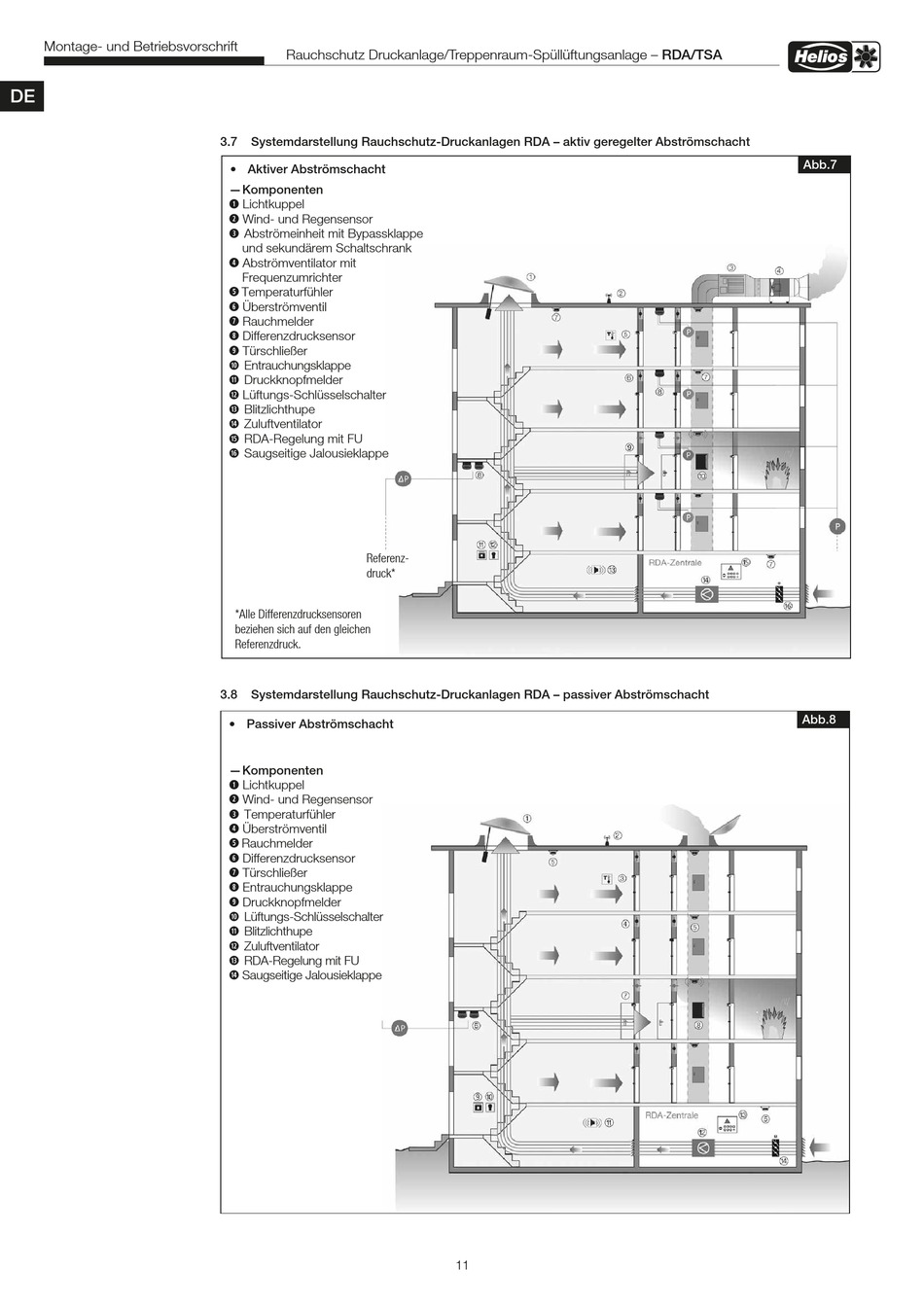

3�7 Systemdarstellung Rauchschutz-Druckanlagen RDA – aktiv geregelter Abströmschacht
• Aktiver Abströmschacht
—Komponenten
 Lichtkuppel
➋ Wind- und Regensensor
 Abströmeinheit mit Bypassklappe
und sekundärem Schaltschrank
➍ Abströmventilator mit
Frequenzumrichter
➎ Temperaturfühler
➏ Überströmventil
➐ Rauchmelder
➑ Differenzdrucksensor
➒ Türschließer
 Entrauchungsklappe
 Druckknopfmelder
 Lüftungs-Schlüsselschalter
 Blitzlichthupe
 Zuluftventilator
 RDA-Regelung mit FU
 Saugseitige Jalousieklappe
Referenz-
druck*
*Alle Differenzdrucksensoren
beziehen sich auf den gleichen
Referenzdruck.
3�8 Systemdarstellung Rauchschutz-Druckanlagen RDA – passiver Abströmschacht
• Passiver Abströmschacht
—Komponenten
 Lichtkuppel
➋ Wind- und Regensensor
 Temperaturfühler
➍ Überströmventil
➎ Rauchmelder
➏ Differenzdrucksensor
➐ Türschließer
➑ Entrauchungsklappe
➒ Druckknopfmelder
 Lüftungs-Schlüsselschalter
 Blitzlichthupe
 Zuluftventilator
 RDA-Regelung mit FU
 Saugseitige Jalousieklappe
11
Abb�7
Abb�8
