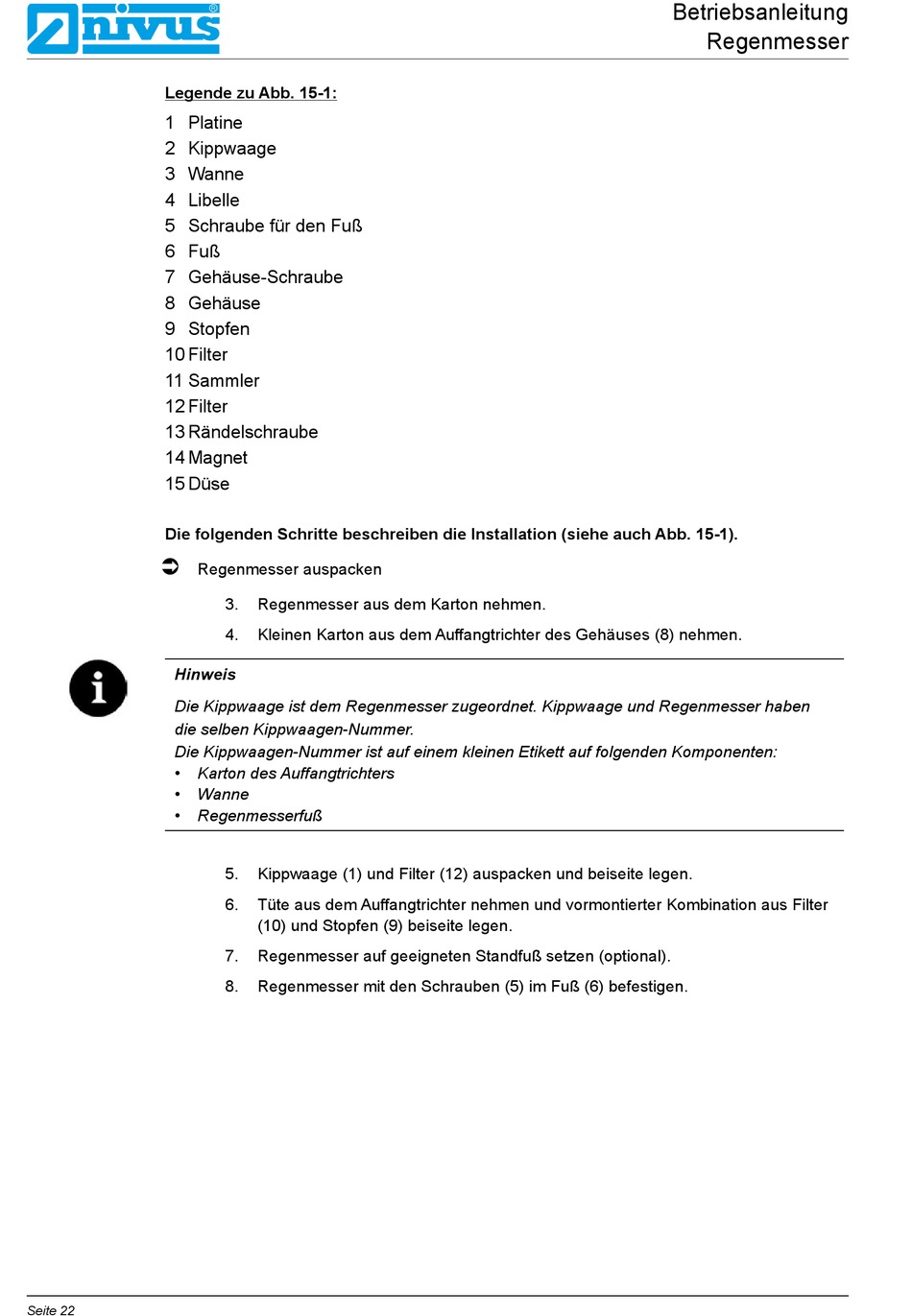

Legende zu Abb. 15-1:
1 Platine
2 Kippwaage
3 Wanne
4 Libelle
5 Schraube für den Fuß
6 Fuß
7 Gehäuse-Schraube
8 Gehäuse
9 Stopfen
10 Filter
11 Sammler
12 Filter
13 Rändelschraube
14 Magnet
15 Düse
Die folgenden Schritte beschreiben die Installation (siehe auch Abb. 15-1).
Ü
Â
Regenmesser auspacken
Hinweis
Die Kippwaage ist dem Regenmesser zugeordnet. Kippwaage und Regenmesser haben
die selben Kippwaagen-Nummer.
Die Kippwaagen-Nummer ist auf einem kleinen Etikett auf folgenden Komponenten:
•
Karton des Auffangtrichters
•
Wanne
•
Regenmesserfuß
Seite 22
3.
Regenmesser aus dem Karton nehmen.
4.
Kleinen Karton aus dem Auffangtrichter des Gehäuses (8) nehmen.
5.
Kippwaage (1) und Filter (12) auspacken und beiseite legen.
6.
Tüte aus dem Auffangtrichter nehmen und vormontierter Kombination aus Filter
(10) und Stopfen (9) beiseite legen.
7.
Regenmesser auf geeigneten Standfuß setzen (optional).
8.
Regenmesser mit den Schrauben (5) im Fuß (6) befestigen.
