Raumluftabhängiger Betrieb
(Installationsart B23, B23P, GA oder B33, GAX)
Für die Belüftung des Aufstellraumes ist laut Muster-
Feuerungsverordnung eine Belüftungsöffnung des Auf-
stellraumes ins Freie mit einem minimalen Querschnitt
2
von 150 cm
vorzusehen oder ein Verbrennungsluftver-
bund mit anderen Räumen zu realisieren.
Um die Geräuschentwicklung bei raumluftabhängiger
Betriebsweise zu minimieren, ist der Zuluftschlauch vom
Brenner zu trennen.
Verbrennungsluft-Abgasanschluss entsprechend
der Montageanweisung des Abgassystems montie-
ren.

3.5.1 Schachtquerschnitte

DN
Muffe
80
95
110
128
Tab. 14 Maße zu Bild 4 Schachtquerschnitte (Maße in mm)
3.6
Messöffnung
Abgasmessungen, sowie die Ermittlung der Verbren-
nungslufttemperatur erfolgen ausschließlich an den
Messöffnungen.
Beachten Sie die Hinweise in der Anleitung des Ölbren-
ners Logatop BE - RLU.
3.7
Mündungsöffnungen
Wenn die Mündungen von Zuluft- und Abgassystem ne-
beneinander liegen, müssen Sie durch bauliche Maß-
nahmen verhindern, dass Abgase angesaugt werden.
Die Anforderungen der DIN 18160-1 (insbesondere die
Angaben zur Mündungsgestaltung) sowie die Vorgaben
der zum System gehörenden allgemeinen bauaufsichtli-
chen Zulassung müssen eingehalten werden.
Es darf außerdem kein Regenwasser in die Zuluftleitung
eindringen.
Bei Fragen zur Gestaltung der Mündungsöffnungen
sprechen Sie mit dem Bezirksschornsteinfeger.
ANWENDERHINWEIS
Falsch gestaltete Mündungsöffnungen
können zu unhygienischer Verbrennung
und zu Brennerstörungen führen.

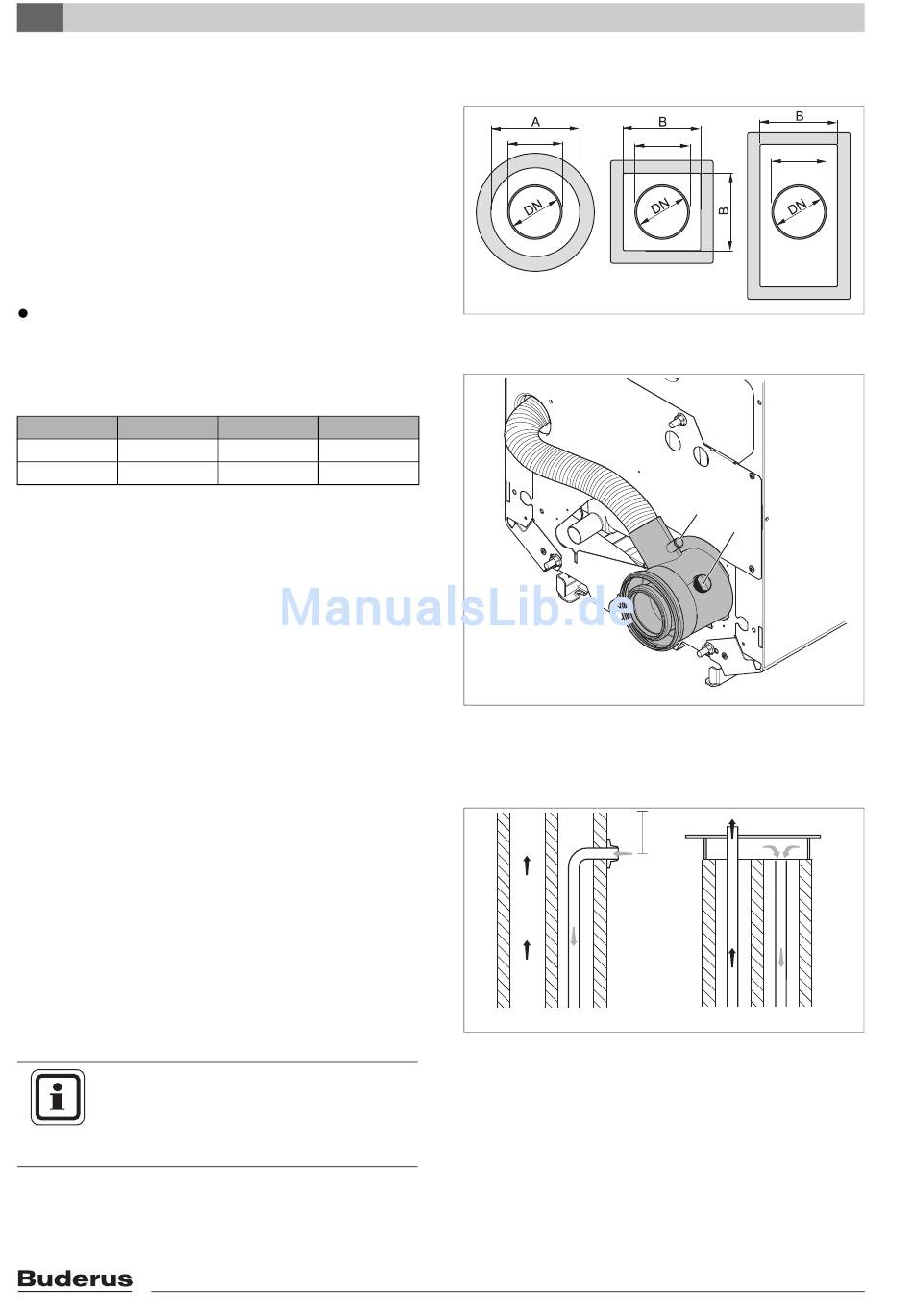

14
Öl-Brennwert-Heizkessel Logano GB125 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
A
B
130
120
188
168
Bild 4
Schachtquerschnitte
Bild 5
Luft-Abgas-Anschlussstutzen montieren
1 Messöffnung Zuluft
2 Messöffnung Abgas
1
2
Bild 6
Beispiele zur Gestaltung der Mündungsöffnungen
(Maß in m)
1 Abgas
2 Zuluft
1
2
6 720 649 309-03.1ITL
0,4
1
2
