3 Technische Daten
Installationsart
OC Zuluft- und Abgasfüh-
43x
rung über einfach beleg-
tes LAS in getrennten
Schächten.
Abgasaustritt und Zuluft-
eintritt im gleichem
Druckbereich.
OC Abgasaustritt und Zuluft-
53x
eintritt getrennt in unter-
schiedlichen
Druckbereichen.
OC Abgasaustritt und Zuluft-
63x
eintritt getrennt in unter-
schiedlichen
Druckbereichen.
OC Abgasaustritt und Zuluft-
83x
eintritt getrennt in unter-
schiedlichen
Druckbereichen.

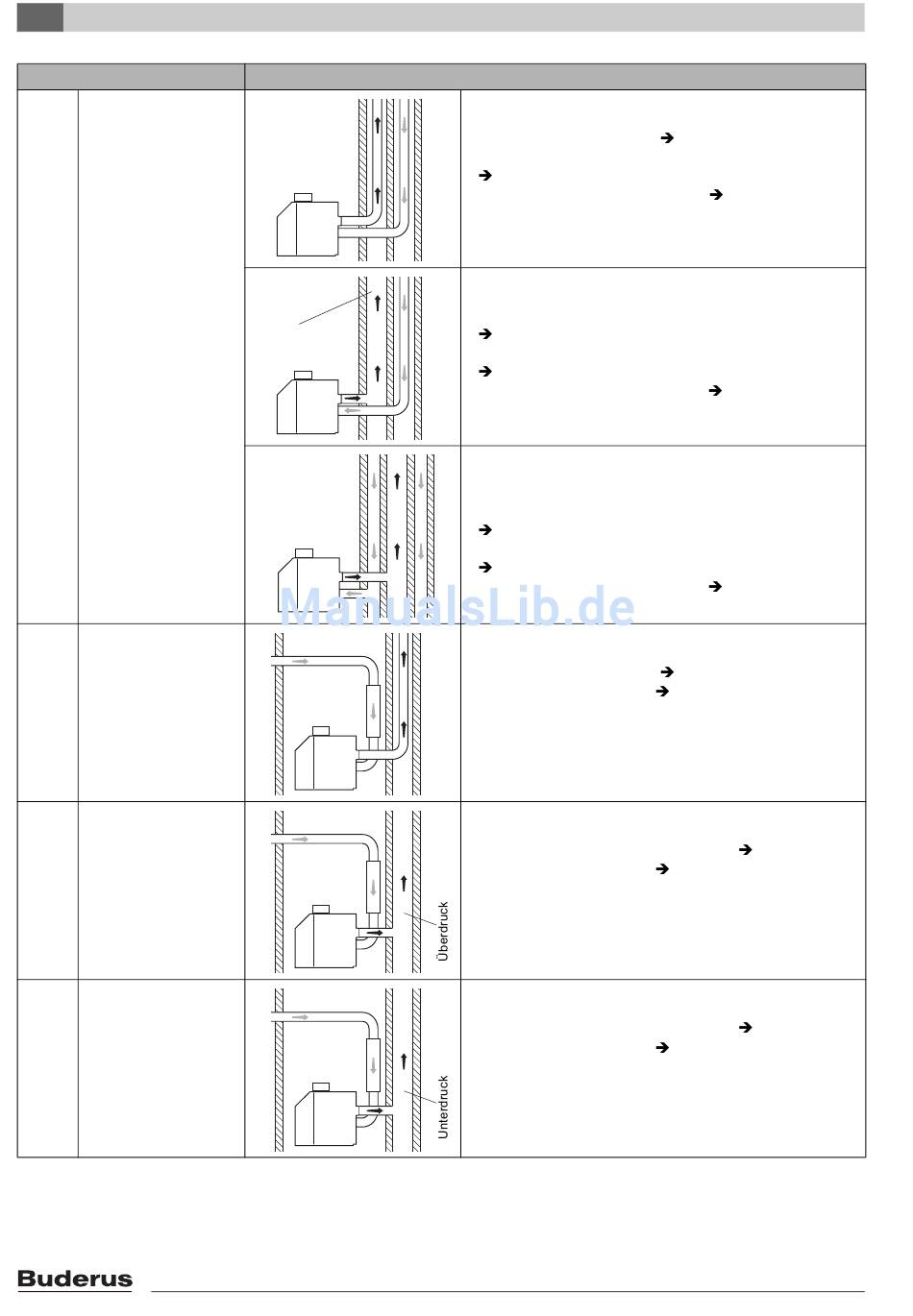

Tab. 15 Möglichkeiten der Installation
16
Öl-Brennwert-Heizkessel Logano GB125 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Unterdruck
Beschreibung
Leitungen bis zum Ende des bauseitig vorhandenen Schorn-
steines:
– Abgasleitung entsprechend
– Zuluftleitung in getrenntem Schacht entsprechend
Kapitel 3.10, Seite 18.
– Mündungsöffnungen entsprechend
Ein LAS-Schornstein (Unterdruckbetrieb, feuchteunempfind-
lich) ist bauseitig vorhanden:
– Abgas-Verbindungsstück zum Schornstein entsprechend
Kapitel 3.9, Seite 17.
– Zuluftleitung in getrenntem Schacht entsprechend
Kapitel 3.10, Seite 18.
– Mündungsöffnungen entsprechend
Ein LAS-Schornstein mit länderspezifischer-Zulassung, zuge-
lassener Mündungsgestaltung und keramischem Innenrohr ist
bauseitig vorhanden:
– Abgas-Verbindungsstück zum LAS entsprechend
Kapitel 3.9, Seite 17.
– Zuluft-Verbindungsstück zum LAS entsprechend
Kapitel 3.10, Seite 18.
– Mündungsöffnungen entsprechend
Die Abgasleitung wird in einem bauseitig vorhandenen
Schacht oder auch außen verlegt:
– Abgasleitung entsprechend
– Zuluftleitung entsprechend
Eine Abgasleitung (überdruckdicht und feuchteunempfindlich)
ist bauseitig vorhanden:
– Abgas-Verbindungsstück entsprechend
– Zuluftleitung entsprechend
Ein Schornstein (Unterdruckbetrieb, feuchteunempfindlich) ist
bauseitig vorhanden:
– Abgas-Verbindungsstück entsprechend
– Zuluftleitung entsprechend
Kapitel 3.9, Seite 17.
3.7, Seite 14.
Kapitel 3.7, Seite 14.
Kapitel 3.7, Seite 14.
Kapitel 3.9.
Kapitel 3.10, Seite 18.
Kapitel 3.9.
Kapitel 3.10, Seite 18.
Kapitel 3.9.
Kapitel 3.10, Seite 18.
