Basiscontroller Logamatic BC10 bedienen

9.1

Bedienelemente am BC10

1

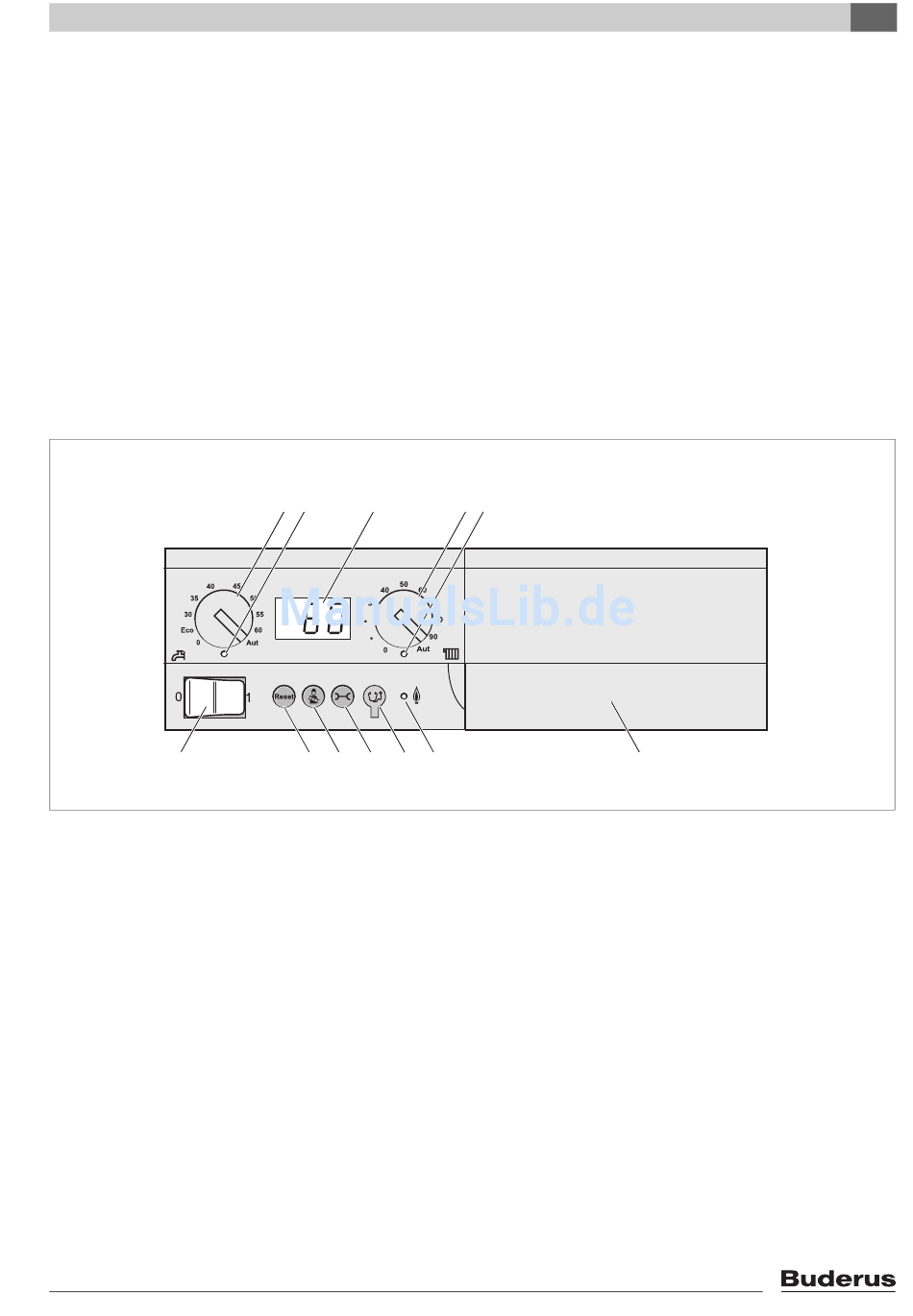

Bild 41 Bedienelemente
1 Betriebsschalter
2 Drehknopf für Warmwasser-Sollwert
3 LED „Warmwasserbereitung"
4 Display zur Statusanzeige
5 Drehknopf für maximale Kesseltemperatur im Heizbetrieb
6 LED „Wärmeanforderung"
Öl-Brennwert-Heizkessel Logano GB125 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Der Basiscontroller Logamatic BC10 ermöglicht die Grundbedienung der Hei-
zungsanlage. Dazu stellt er unter anderem folgende Funktionen zur Verfügung:
– Ein-/Ausschalten der Heizungsanlage
– Vorgabe von Warmwassertemperatur und der maximalen Kesseltemperatur
im Heizbetrieb
– Statusanzeige
Viele weitere Funktionen zur komfortablen Regelung Ihrer Heizungsanlage
steht Ihnen über die Bedieneinheit RC30 bzw. RC35 zur Verfügung. Bitte beach-
ten Sie die separate Bedienungsanleitung.
2 3 4
12 11 10 9 8
Basiscontroller Logamatic BC10 bedienen
5 6
7 Grundplatte mit Steckplatz für eine Bedieneinheit
z. B. RC30 bzw. RC35 (hinter der Blende)
8 LED „Brenner" (An/Aus)
9 Anschlussbuchse Diagnosestecker
10 Taste „Statusanzeige"
11 Taste „Abgastest"
12 Taste „Reset" (Entstörknopf)
