7.2 Konzentrischen Luft-Abgas-Anschlussstutzen für raumluftunabhängigen
Betrieb montieren (Zubehör)
Wenn Sie eine konzentrische Zuluft- und Abgasführung
einsetzen, müssen Sie einen konzentrischen Luft-Ab-
gas-Anschlussstutzen montieren.
Nur einsetzbar für die Installationsarten OC
OC .
33x
LEBENSGEFAHR
durch Vergiftung.
WARNUNG! Achten Sie unbedingt darauf, dass eine
wirksame Höhe des Kondenswasser-
ablaufes von 100 mm nicht unterschrit-
ten wird, um Abgasaustritt zu
vermeiden.
Konzentrischen Luft-Abgas-Anschlussstutzen in die
Anschlussmuffe der Kondensatwanne stecken und
mit der Rückwand des Heizkessels verschrauben.
Verbrennungsluftschlauch mit Schelle am konzentri-
schen Luft-Abgas-Anschlussstutzen befestigen.
ANWENDERHINWEIS
Die Abgasleitung muss mit mindestens
3° Gefälle zum Kessel verlegt werden, um
eine sichere Ableitung des Kondensates
über dem Kondenswasserablauf des Kes-
sels zu gewährleisten.
Öl-Brennwert-Heizkessel Logano GB125 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
und
13x

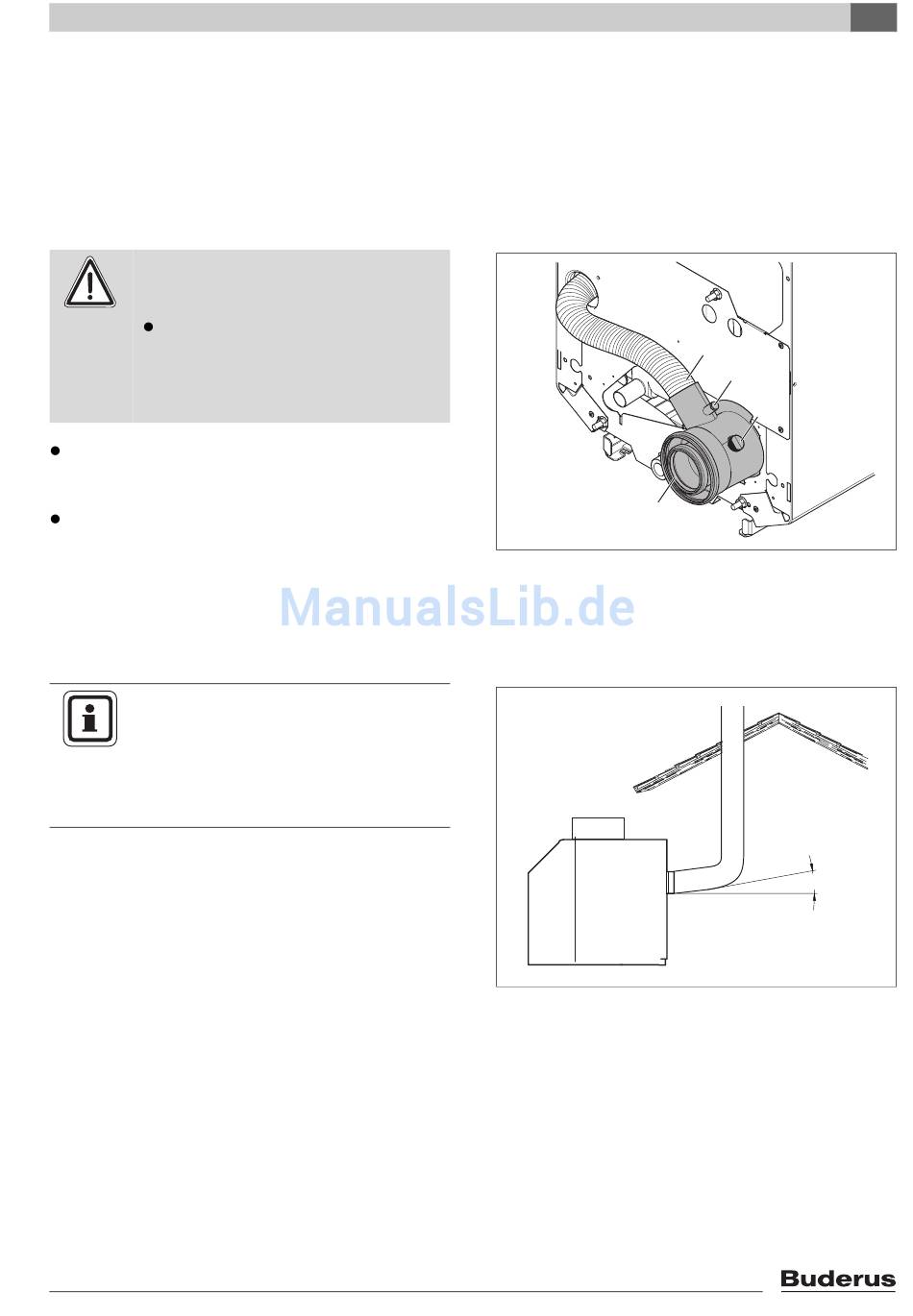

Bild 18 Luft-Abgas-Anschlussstutzen montieren
1 Verbrennungsluftschlauch
2 Konzentrischer Luft-Abgas-Anschlussstutzen
3 Messöffnung Zuluft
4 Messöffnung Abgas
Bild 19 Abgasleitung
Heizkessel installieren
1
3
4
2
6 720 649 309-04.1ITL
3˚
7 747 011 453-18.1RS
7
