6.2
Brennertür auf Linksanschlag umbauen
Werkseitig sind die Scharniere der Brennertür auf der
rechten Seite montiert
–
rechts auf. Sie können die Scharniere der Brennertür auf
die linke Seite des Brenners umbauen und somit den
Heizkessel dem Aufstellort anpassen.
Voraussetzung: Die Brennerhaube und die Brennertür
sind demontiert (
Kapitel 5.1, Seite 20).
Sechskantschrauben der Scharnierhaken heraus-
drehen und Scharnierhaken abnehmen.
Scharnierhaken mit den Sechskantschrauben an der
linken Seite des Heizkessels montieren.
Sechskantschrauben der Scharnierösen herausdre-
hen und Scharnierösen abnehmen.
Scharnierösen mit den Sechskantschrauben an der
linken Seite der Brennertür montieren.
Brennertür mit den Scharnierösen auf die Scharnier-
haken hängen.
Brennertür mit den beiden Sechskantschrauben ver-
schließen. Die Sechskantschrauben gleichmäßig an-
ziehen (ca. 10 Nm), damit die Brennertür dicht
abschließt.
Netz-, Fühler- und Kommunikationsleitung am SAFe
anbringen. Bei raumluftunabhängigem Betrieb zu-
sätzlich Verbrennungsluftschlauch montieren.
Öl-Brennwert-Heizkessel Logano GB125 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
die Brennertür schwenkt nach
1 2

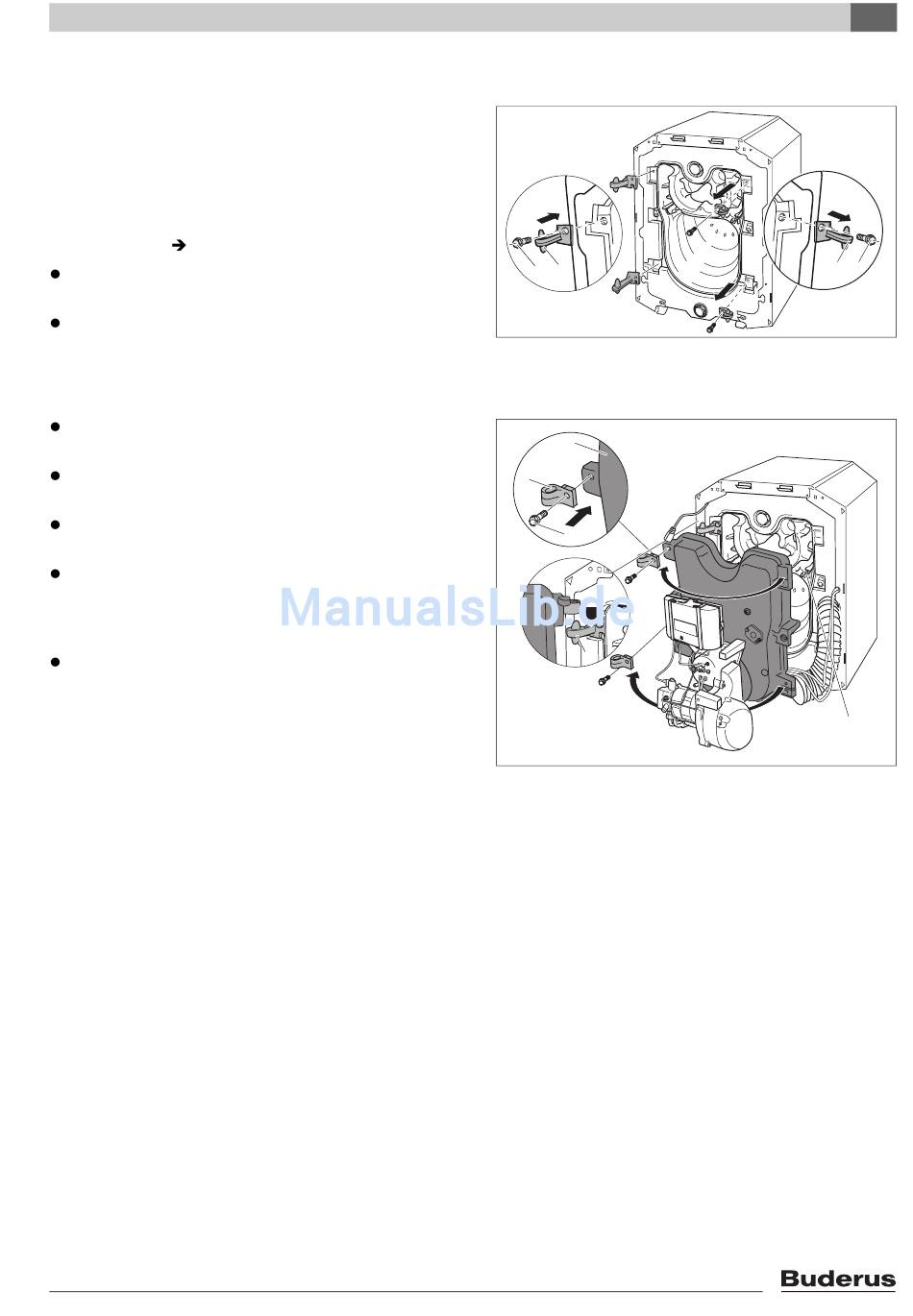

Bild 12 Brennertür umbauen (kesselblockseitig)
1 Sechskantschrauben der Scharnierhaken
2 Scharnierhaken
3
2
1
4
Bild 13 Brennertür umbauen (türseitig)
1 Sechskantschrauben der Scharnierösen
2 Scharnierösen
3 Brennertür
4 Scharnierhaken
5 Heizgaslenkplatten
Heizkessel aufstellen
2
5
6304 3726-04.1K
6
1
