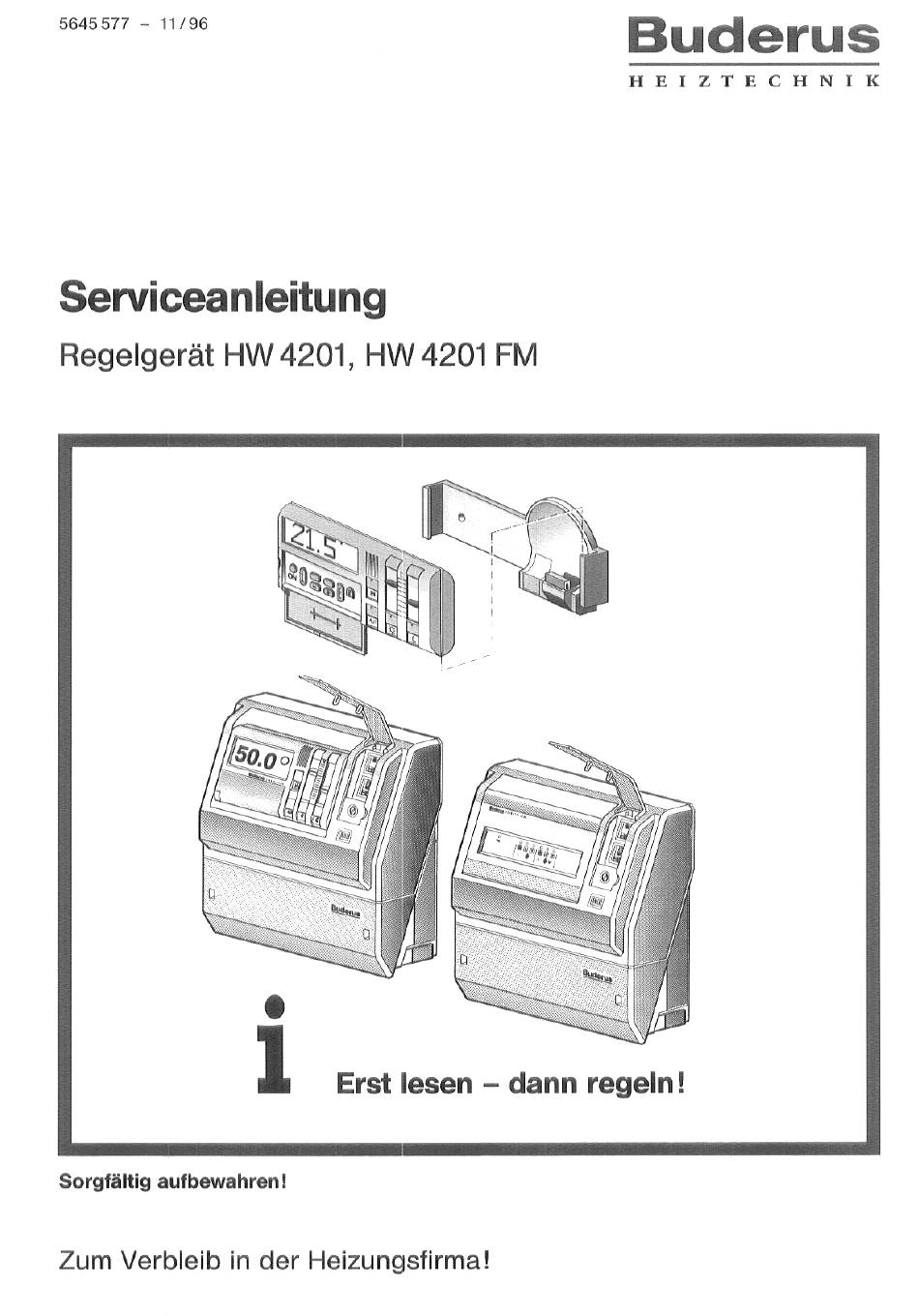

- Seite 1 Buderus 5645 11/96 TECHNIK Serviceanleitung Regelgerät HW 4201, HW 4201 FM 50.00' Erst lesen —dann regeln! Sorgfältig aufbewahren! Zum Verbleib in der Heizungsfirma!
- Seite 3 HW 4201 Betriebsdisplay Regeln für die Eingabe. Programmübersicht „Auswahl für Installateur". Schlüsselcode Inbetriebnahme mit Standardhydraulik Standardhydrauliken 12-21 Inbetriebnahme mit Regelgerät HW 4201 FM Programm „lnstallation" Programm „lnstallation" aufrufen und bearbeiten Grunddaten der Heizungsanlage festlegen. Unterscheidungen in Anhängigkeit der Kesselanzahl, Hydraulische...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Programm „Parameter" 38, 39 Parameter für Heizkreise, Frostschutz, Absenkungsart Warmwasservorrang, Anhebung Kesselwassertemperatur, Max.-/Mindest-Vorlauftemperatur Uhr-Optimierung, Adaption, Raumeinfluß Parameter der Wassererwärmung, Zirkulationspumpe Desinfektion Warmwassers Einschaltpunkt Wassererwårmung, Kesselwassertemperatur Vorregelung. Programm „Service" Programm „Service" aufrufen Fehlersuche mit „Relaistest". 46, 47 Heizkennlinien kontrollieren, Störmeldungen abfragen Daten senden / empfangen... -
Seite 5: Sicherheitshinweise
Heizungsanlage stromlos Installationsarbeiten: zu schalten. Einschalten: Immer erst die Wandregelgeräte, dann die Wandheizkessel einschalten. Immer erst den Wandheizkessel, dann die Wandregelgeräte Auschalten: ausschalten. 1m Regelgerät HW 4201 ist nur die Fernbedienung HW MEC o Fernbedienung HW MEC: einsetzbar. -
Seite 6: Mit Fernbedienung
Regelgerät HW 4201 mit Fernbedienung Regelgerät HW 4201 50.00 Digitale Fernbedienung (Mobiler-Ecomatic- Taste Controller HW MEC) Kontrastregler Warmwasser bereiten, Zirkulationspumpe einschalten Stellschieber Raumtemperatur Stellschieber Raumtemperatur Nacht Taste standig Nachtbetrieb Taste ståndig Tagbetrieb Abdeckung Taste Automatikbetrieb Tastenfeld Fernbedienung blinkendes Rechteck (Cursor) - Seite 7 Betriebsdisplay HW 4201 Betriebsdisplay HW 4201 1st die Fernbedienung MEC getrennt vom Regel- gerät auf einen Wandhalter montiert, muß auf das Regelgerät das Betriebsdisplay aufgesteckt werden. Die Leuchtdioden zeigen den augenblicklichen Betriebszustand der Heizungsanlage. Anzeigen: Betrieb Kessel 1 —4 Betrieb Heizkreisumwålzpumpe...
-
Seite 8: Regeln Für Die Eingabe
Regeln für die Eingabe Tastenfunktion Anzeige einschalten. Display Begriffe anwählen mit blinkendem Rechteck - Begriff erscheint in GroBbuch- staben. Bestätigen Sie mit Die rechte Pfeiltaste bewegt das blinkende Rechteck (Cursor) nach rechts und nach unten. Von der letzten Zeile springt das blinkende Rechteck wieder... - Seite 9 Programmübersicht „AuswahI für Installateur" „AuswahI für den Installateur" Installation Service Monitor Hydrauliken Parameter Störung Gebåudeart min. Außentemp. Kesselanzahl nur bei Kesselanzahl > 1 Seite Seite 2 a Hydraul. Weiche Kesseleinschalt Kessel mit Pume Seite Warmwasser Z-Pumpe Speicherschutz nur bei Heizsystem HK I = Fußboden Seite 4 a Seite 4b Seite 4 c...
- Seite 10 Programmübersicht „AuswahI für Installateur" „Auswahl für den Installateur" Installation Parameter Störung Service Monitor Hydrauliken Seite 2 Hydraulikkennzahl Heizkreis Warmwasser Vorregelung Seite Seite Frostschutz Bereich Frostschutz Absenkungsart Uhr-Optimierung Warmwasservorrang Außenhalt Zirk-Pumpe min / 30 min Anhebung Kessel Seite Seite Warmwasservorrang Desinfektion Anhebung Kessel Temperatur...
- Seite 11 Heizkreis Daten schicken Z-Pumpe Heizkreis Tag Monat: ungültige Zeit / Datum seite Heizkreis Mischer Kessel bleibt kalt Mischer nur i.V. mit HW 4201 interner Fehler Nr. X Seite Heizkreis Mischer Mischer Warmwasser bleibt kalt Seite Heizkreis 4 / Vor- regelung...
-
Seite 12: Schlüsselcode Für Den Programmaufruf
Eingaben übernehmen lassen Ubernehmen mit Taste E Sie können die vorprogrammierten Werte in das Regelgerät HW 4201 eingeben: Zurücksetzen mit Taste Z u Stecken Sie die Fernbedienung in die Halterung und drücken Sie zur Bestätigung die Taste E. Die Werte werden übernommen. -
Seite 13: Standardeinstellungen
Inbetriebnahme mit Standardhydraulik Inbetriebnahme der Regelung Zur vereinfachten Inbetriebnahme der Regelung sind im Ecomatic-Regelgeråt HW 4201 die 10 am häufigsten verwendeten Anlagenaufbauten Standardhydrauliken integriert. Mit Hilfe dieser Standardhydrauliken kann die Anlage ohne gro- Ben Aufwand installiert und parametriert werden, sofern eine von diesen... - Seite 14 Standardhydrauliken Standardhydraulik BF1(MEC) BF2 "j 1-1K 1 Legende Fernbedienung MEC Oder BFZI Auscjennungsgefäß Gas-Wandheizkessel Außentemperaturlühler Warmwassertemperaturfühler Heizkreisumwålzpumpen HK 1—2 Kesselwassertemperaturfühler Vorlauftemperaturfühler HK 2 Heizkreis 1 —2 Zirkulationspumpe Kesselrocklauf Strangregulier- und Absperrventil Schmutzfilter Stellglied HK 2 Umschaltventil Thermostatventil TW 2 Temperaturwächter HK 2 Überströmventil Kesselvorlauf...
-
Seite 15: Einstellwerte Hydraulik
Standardhydrauliken Standardhydraulik HW 4201 Legende Fernbedienung MEC Oder BFZI Ausdehnungsgefåß Außentemperaturfühler Warmwassertemperaturfühler Gas-Wandheizkessel Heizkreisumwälzpumpen HK 1-2 Kesselwassertemperaturfühler Vorlauftemperaturfühler HK 1-2 Heizkreis TW2[ Speicherladepumpe Zirkulationspumpe Kesselrücklauf Strangregulier- und Absperrventil Schmutzfilter Stellglied HK 2 Urnschaltventil Thermostatventil Temperaturwåchter HK 2 TW 2 Überströmventil Kesselvorlauf Rückschlagventil... - Seite 16 Standardhydrauliken Standardhydraulik HW4201 BF1 IMEC) Gas-Wandheizkessel Legende Fernbedienung Ausdehnungsgefäß Außentemperaturfühler Warmwassertemperaturfühler Heizkreisumwålzpumpen Kesselwassertemperaturfühler Heizkreis Zirkulationspumpe Kesselrücklauf Strangregulier- und Absperrventil Schmutzfilter Umschaltventil Temperaturwächter Kesselvorlauf Rückschlagventil Einstellwerte Hydraulik Installation Parameter Hinweise zur Standardhydraulik Gebäudeart mittel Heizkreis Der Warmwassertemperaturfühler Min. Außentemperatur -10 oc Frostschutz ist am Feurungsautomaten UBA des...
- Seite 17 Standardhydrauliken Standardhydraulik HW 4201 BF2 (MEC) Legende Fernbedienung Gas-Wandheizkessel Ausdehnungsgefäß Außentemperaturfühler Warmwassertemperaturfühler Heizkreisumwälzpumpen HK2 Kesselwassertemperaturfühler TW 2 Vorlauftemperaturfühler HK2 Heizkreis Speicherladepumpe Zirkulationspumpe SH20 Kesselrocklauf Strangregulier- und Absperrventil Schmutzfilter Stellglied HK 2 TW 2 Temperaturwächter HK2 Kesselvorlauf Rückschlagventil Einstellwerte Hydraulik Hinweise...
- Seite 18 Standardhydrauliken Standardhydraulik HW 4201 BFI MECj BF2•• Legende —2 Fernbedienung MEC Oder BFZ I Ausdehnungsgefäß Außentemperaturfühler Warmwassertemperaturfühler Gas-Wandhéizkessel GB 112 Heizkreisumwålzpumpen HK 1—2 ohne Pumpe Vorlauftemperaturfühler HK 2 PIKI Heizkreis 1—2 Speicherladepumpe Üv Zirkulationspumpe Kesselrücklauf Schmutzfilter Stellglied HK2 Thermostatventil TW 2 Temperaturwächter...
- Seite 19 Standardhydrauliken Standardhydraulik HW 4201 HW 4201 FM Legende BFI-4 Fernbedienung MEC Oder BFZ 1"j BFI (MECj Ausdehnungsgefäß Außentemperaturfühler Warmwassertemperaturfühler —4 Heizkreisumwålzpumpen HKI -4 Gas-Wandheizkessel Kesselwassertemperaturfühler Vorlauftemperaturfühler HK2 -4 —4 Heizkreis Speicherladepumpe Zirkulationspumpe KesselrücKIauf PH 4 Strangregulier- und Absperrventil Schmutzfilter Stellglied HK 2-4 Thermostatventil Überströmventil...
- Seite 20 Standardhydrauliken Standardhydraulik HW 4201 BFI (MECI Legende BFI-2 Fernbedienung MEC oder BFZ 1 Gas-Wandheizkessel Ausdennungsgefäß Außentemperaturfühler Warmwassertemperaturfühler Heizkreisumwälzpumpen HK 1-2 Kesselwassertemperaturfühler Vorlauftemperaturfühler HK 2 Heizkreis Zirkulationspumpe Kesselrücklauf Strangregulier- und Absperrventil Schmutzfilter Stellglied HK2 Umschaltventil Thermostatventil Temperaturwachter HK 2 Uberstromventil Kesselvorlauf Rückschlagventil...
- Seite 21 Standardhydrauliken Standardhydraulik KSE2 HW 4201 HW 4201 FM Legende BFI-4 Fernbedienung MEC Oder BFZI Ausdehnungsgefåß BFI (MECI Außentemperaturfühler Warmwassertemperaturfühler HIKI Heizkreisumwälzpumpen HK 1-4 Gas-Wandheizkessel Kesselwassertemperaturfühler Vorlauftemperaturfühler HK2 - 4 Heizkreis I -4 Speicherladepumpe Zirkulationspumpe üv Kesselrücklauf Strangregulier- und Absperrventil Schmutzfilter SH2-4 Stellglied 1-11<2-4...
- Seite 22 Standardhydrauliken Standardhydraulik KSE4 HU 4201 Legende BFI-2 Fernbedienung MEC oder BFZ 1 Ausdehnungsgefäß BFI (MECI BF2") Außentemperaturfühler Warmwassertemperaturfühler Heizkreisumwälzpumpen HK 1-2 Gas-Wandheizkessel Kesselwassertemperaturfühler Vorlauftemperaturfühler HK 2 —2 Heizkreis Speicherladepumpe Zirkulationspumpe TW 2 Kesselrocklauf Strangregulier- und Absperrventil Schmutzfilter Stellglied HK2 Thermostatventil TW 2 Temperaturwächter HK 2...
- Seite 23 Standardhydrauliken Standardhydraulik KSE4 HW 4201 HW4201 FM Legende BFI-4 Fernbedienung MEC Oder BFZ 1 Ausdehnungsgefåß Außentemperaturfühler BFI IMEC) BF3") Warmwassertemperaturfühler Heizkreisumwälzpumpen HK 1-4 Gas-Wandheizkessel Kesselwassertemperaturfühler FV2 -4 Vorlauftemperaturlühler HK 2 - 4 "Ill Heizkreis I -4 Speicherladepumpe Zirkulationspumpe Kesselrocklauf Strangregulier- und Absperrventil...
- Seite 24 HW 4201 FM HW 4201 Bei der Montage des Regelgeråts HW 4201 FM in HW 4201 FM mit Verbindung mit HW 4201 ist darauf zu achten, daB Betriebsdisplay das Regelgerät HW 4201 FM immer rechts vom 50.00 Regelgerät HW 4201 montiert werden muß.
- Seite 25 In welcher Gebåudeart die Anlage eingebaut ist. Monitor Service Hydrauliken Störung Das Regelgerät HW 4201 errechnet auf der Grund- lage der eingegebenen Werte die Heizkennlinien und paBt diese optimal der Heizungsanlage 1m Regelgerät HW 4201 sind 10 Standardhydrauli- ken gespeichert. Werkseinstellung...
-
Seite 26: Der Heizungsanlage
Installation Grunddaten der Heizungsanlage festlegen Gebäudeart Die Gebåudeart ist in drei Kategorien unterteilt: Pfad: Schlüsselcode, Pfeiltaste „lnstallation", einmal Taste Gebäude mit einem Energiebedarf leicht über 100 W/m2. Nach Wärmebedarfs- rechnung alle Fenster ohne Wärme- dämmung. Installation Seiten mittel Gebäude mit einem Energiebedarf 60—... -
Seite 27: Unterscheidungen
Auto: Die Reihenfolge in der die Wandheiz- kessel einschalten, Wird automatisch Kesseleinschalt Auto alle 24 Stunden durch das Regelgerät HW 4201 festgelegt. Dadurch Wird eine gleichmäßige Auslastung der Wandheiz- kessel gewåhrleistet. Folge: Die Reihenfolge in der die Wandheiz- kessel einschalten,... - Seite 28 Installation Warmwasser Welche Art der Wassererwärmung ist in Ihrer Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Anlage installiert? dreimal Taste sep. Speicher: In IhrerAnlage ist ein separater Warmwasserspeicher instal- liert, der durch eine Speicher- ladepumpe mit Wärme ver- Installation Seiten sorgt wird. Warmwasser sep.
- Seite 29 Installation Heizkreis Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Heizsystem, Fernbedienung und Auslegung viermal Taste Wenn Sie in der Anlage keinen Heizkreis installiert haben, geben Sie in der Zeile „Heizsystem" mit der Taste + „keine" ein. Alle Anzeigen für Heizkreis 1 werden aus der Bedienoberfläche für Betreiber...
- Seite 30 Installation Heizkreis Pumpenlogik, Mischer und Mischerlaufzeit Pfad: Schlüsselcode, Pfeiltaste „lnstallation", viermal Taste Pumpenlogik Heizkreis Die Pumpenlogik definiert die Arbeitsweise Heizungsumwälzpumpe. Installat Seiten fest: Die Heizkreisumwälzpumpe schaltet Pumpenlogik varia bel sich bei einer Wärmeanforderung immer mit 100% Leistung ein. Mischer 120 sec Mischerlaufzeit variabel: Die Heizkreisumwålzpumpe...
- Seite 31 Installation Heizkreis 2 1) Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Heizsystem, Fernbedienung und Auslegung sechsmal Taste u Wenn Sie in der Anlage keinen Heizkreis installiert haben, geben Sie in der Zeile „Heizsystem" mit der Taste -l- „keine" ein. Alle Anzeigen für Heizkreis 2 werden aus der Bedienoberfläche...
- Seite 32 Installation Heizkreis Pumpenlogik, Mischer und Mischerlaufzeit Pfad: Schlüsselcode, Pfeiltaste „lnstallation", viermal Taste Pumpenlogik Heizkreis Die Pumpenlogik definiert die Arbeitsweise Heizungsumwälzpumpe. Installat. Seiter fest: Die Heizkreisumwälzpumpe schaltet Pumpenlogik variabel sich bei einer Wårmeanforderung immer mit 1000/0 Leistung ein. Mischer Mischerlaufzeit 120 sec variabel: Die Heizkreisumwälzpumpe arbeitet...
- Seite 33 Installation Mit Fußbodenheizung: Estrich trocknen Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Wenn Sie einen Heizkreis mit Fußbodenheizung Taste E bis diese Seite erscheint haben, können Sie damit den Estrich trocknen. Geben Sie mit der Taste „trockne Estrich HK2...Ja" ein. Seiten Estrich aufheizen Installation Geben Sie mit der Taste + die Maximaltempe- trockne...
-
Seite 34: Vorregelung
Installieren des Regelgerätes HW 4201 FM Wenn Sie in Ihrer Anlage das Regelgeråt Pfad: Schlüsselcode, Pfeiltaste „lnstallation", HW 4201 FM eingebaut haben, Wird es auf dieser Taste E bis diese Seite erscheint Seite, sofern dies nicht bereits durch die geeig-... - Seite 35 Installation Heizkreis Pumpenlogik, Mischer und Mischerlaufzeit Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Taste E bis diese Seite erscheint Pumpenlogik Heizkreis Die Pumpenlogik definiert die Arbeitsweise Heizungsumwålzpumpe. Installat. HK 3 Seitena Die Heizkreisumwälzpumpe schaltet fest: Pumpenlogik variabel sich bei einer Wärmeanforderung immer mit 1000/0 Leistung ein.
- Seite 36 Installation Wahlfunktion Vorregelung Wird die Funktion Vorregelung mit einer Schaltuhr Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Oder über einen potentialfreien Kontakt einge- Taste E bis diese Seite erscheint schaltet? u Geben Sie in der Zeile „erfolgt über" mit der Taste + „Kontakt" ein, wenn die Vorregelfunk- Installation Seiten...
- Seite 37 Installation Wahlfunktion Vorregelung Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Wir die Vorlauftemperatur der Vorregelung einem Mischer konstant gehalten: Taste E bis diese Seite erscheint Geben mit der Taste + in der Zeile „Mischer ...Ja" ein. u Wenn Mischer „Ja", geben sie mit der Taste + Seiten Installation Laufzeit...
- Seite 38 Installation Heizkreis Pumpenlogik, Mischer und Mischerlaufzeit Pfad: Schlüsselcode, Pfeiltaste „lnstallation", Taste E bis diese Seite erscheint Pumpenlogik Heizkreis Die Pumpenlogik bestimmt die Arbeitsweise Heizungsumwälzpumpe. Installat Seiten fest: Die Heizkreisumwälzpumpe schaltet Pumpenlogik variabel sich bei einer Wärmeanforderung immer mit 100% Leistung ein.
- Seite 39 Parameter Programm „Parameter" Pfad: Schlüsselcode, Pfeiltaste „Parameter" 1mProgramm „Parameter" können Sie Abwei- chungen von den Parametern der Standardhy- drauliken eingeben. Diese Anpassung dient der Anlagenoptimierung. Auswahl für Installateur Mit den Eingaben im Programm „lnstallation" UPARAMETER installation haben Sie den Umfang des Programms „Parame- ter"...
-
Seite 40: Parameter Für Die Heizkreise Eingeben
Parameter Parameter für die Heizkreise eingeben u Setzen Sie den Cursor mit der Pfeiltaste vor den „Heizkreis", für den Sie Werte eingeben wollen und bestätigen Sie mit der Taste E. Es erscheint Seite 1 dieses Heizkreises. Funktion Frostschutz für Heizkreise aktivieren Zum Schutz der Anlage vor Frostschäden schaltet... -
Seite 41: Außentemperaturabhängigen Die Absenkungsart
Parameter Außentemperaturabhängigen Einschaltpunkt für die Absenkungsart „Aussenhalt" u Wenn Sie die Absenkungsart „Aussenhalt" gewählt haben, müssen Sie in der Zeile „AuBenhalt ab .. ." mit den Tasten +/— die Außentemperatur eingeben, unter der mit einer reduzierten Heizkennlinie gefahren werden soil. Achtung! Je höher die Temperatur für die Absen- kungsart „Außenhalt"... - Seite 42 Parameter Warmwasservorrang aktivieren Warmwasservorrang ist nur möglich, wenn bei Pfad: Schlüsselcode, Pfeiltaste „Parameter", „lnstallation" Seite 3 „Warmwasser mit sep. Spei- Taste E, Pfeiltaste „Heizkreis", Taste E cher" eingegeben wurde. Der Warmwasservorang dient dazu, die volle Kes- selleistung der Wassererwärmung zur Verfügung zu stellen.
-
Seite 43: Zusätzliche Einstellmöglichkeiten Für Heizkreise Mit Fernbedienung
Zusätzliche Einstellmöglichkeiten für Heizkreise mit Fernbedienung Uhr-Optimierung Pfad: Schlüsselcode, Pfeiltaste „Parameter", Das Regelgerät HW 4201 ist lernfähig. Es berech- Taste E, Pfeiltaste „Heizkreis" net selbständig die Uhrzeit, wann die Heizung eingeschaltet werden muß, damit zu einer bestimmten Uhrzeit eine eingestellte... - Seite 44 Tasten -1-/— die Höchsttemperatur Warmwassers ein. Uhr-Optimierung Warmwasser aktivieren Die Funktion Uhr-Optimierung kann auch für Warmwasser eingegeben werden. Das Regelgerät HW 4201 berechnet selbständig die Uhrzeit, wann die Wassererwärmung eingeschaltet werden muß, damit zu einer bestimmten Uhrzeit die ge- wünschte Warmwassertemperatur zur Verfügung steht.
-
Seite 45: Desinfektion
Parameter Funktion Desinfektion Warmwasser- kreislaufes aktivieren Pfad: Schlüsselcode, Pfeiltaste „Parameter", Bei der Desinfektion des Warmwasserkreislaufes Taste E, Pfeiltaste „Heizkreis" Wird das Warmwasser auf den eingestellten Wert (7() oc) erwärmt. Achtung: Diese Funktion ist in Verbindung mit der Wassererwärmung über UBA-Durchlauf nicht möglich. - Seite 46 Parameter Einschaltpunkt für die Wassererwärmung ändern Die „Warmwasserhysterese" ist die Differenz zwi- Pfad: Schlüsselcode, Pfeiltaste ,parameter", schen Ein- und Ausschaltpunkt der Wasser- Taste E, Pfeiltaste „Warmwasser", erwärmung. Der Absolutwert ist abhängig von der zweimal Taste gewünschten Warmwassertemperatur. Beispiel: Wenn Sie eine Warmwassertemperatur von 60 oc eingegeben haben und eine Warmwas- serhysterese...
-
Seite 47: Vorregelung
Parameter Parameter Vorregelung Funktion Frostschutz aktivieren Pfad: Schlüsselcode, Pfeiltaste „Parameter", Zum Schutz der Anlage vor Frostschäden schaltet Taste E, Pfeiltaste „Vorregelung", Taste E sich die Vorregelkreispumpe ab einer Außentem- peratur unter 1oc ein. Falls das Haus sehr gut wärmeisoliert ist, kann der außentemperatur- abhångige Einschaltpunkt auf —20 bis -1-10oc ein- gestellt... -
Seite 48: Programm „Service
E auf die nächste Relaistest Seiten Seite. Heizkreis Schließen Sie das Programm „Relaistest" nach der Prüfung mit der Taste Z. Es erscheint dann L-Purnpe die Übersichtsseite „Service für Installateur". Z-Pumpe Damit werden die Relais wieder vom Regelgerät HW 4201 angesteuert. - Seite 49 Service Relaistest Messungen unter Last an den Anzeige Testobjekt Klemmen (230 V gegen Null) Seite Heizkreis Heizkreisumwälzpumpe HK 1 PH-HK2 L-Pumpe Speicherladepumpe Z-Pumpe Zirkulationspumpe Oder Heizkreis Heizkreisumwälzpumpe HK 1 PH-HK Mischer Stellglied auf Heizkreis SH-HK Mischer Stellglied zu Heizkreis SH-HK Seite Heizkreis Heizkreisumwålzpumpe...
- Seite 50 Service Heizkennlinien kontrollieren Setzen Sie in der Übersichtsseite „Auswahl für Pfad: Schlüsselcode, Pfeiltest „Service", Taste E, Pfeiltaste „Heizlinie", Taste E Installateur" den Cursor mit den Pfeiltasten „Service". Bestätigen Sie Ihre Eingabe mit der Taste E. Es erscheint die Übersichtsseite von „Service für Installateur".
-
Seite 51: Daten Senden / Empfangen
Seite „Senden/ Empfangen". „Daten holen" bedeutet, daß alle Werte (Sollwerte, Parameter, Installationsdaten, .. .) von dem Regel- gerät HW 4201 an die Fernbedienung MEC gesen- det und dort gespeichert werden. Mit „Daten schicken" werden alle Werte der Fern- bedienung... -
Seite 52: Programm „Störung
13 Störung Programm „Störung" Pfad: Schlüsselcode, Pfeiltaste „Störung", Taste Mit dem Programm „Störung" können Sie sich momentane Störungen anzeigen lassen. Auswahl für Installateur Programm „Störung" aufrufen Installation Parameter Setzen Cursor mit den Pfeiltasten Service Monitor „Störung". Hydrauliken u Bestätigen Sie Ihre Eingabe mit der Taste E. - Seite 53 Störung Störmeldungen Störungen der Temperaturfühler Es werden defekte der vorhandene Fühler ange- Pfad: Schlüsselcode, Pfeiltaste „Störung", Taste zeigt. Kessel Kesselwassertemperaturfühler der hydraulischen Weiche Störung Mischer 1 -4 Vorlauffühler -HK4 Fühler Aussen Außen Außentemperaturfühler defekt Warmwasser Warmwassertemperaturfühler Weiter mit Taste Störungen des Wandheizkessels Störungen die von dem UBA-Feuerungsautomat...
- Seite 54 HW 4201 — der HW 4201 FM ist nicht vorhanden (falsche Installation) — der HW 4201 FM ist nicht angeschlossen Störung — der HW 4201 FM ist nicht eingeschaltet Keine Kommunikation die Verbindungsleitung ist unterbrochen mit Kessel — Fernbedienung Weiter mit Taste E —...
-
Seite 55: Programm „Monitor
Programm „Monitor" Pfad: Schlüsselcode, Pfeiltaste „Monitor", Taste Um dieses Programm zu nutzen, muB die Fernbe- dienung auf das Regelgeråt HW 4201 Oder in den Wandhalter aufgesteckt bzw. mit dem Online- Kabel angeschlossen werden. Mit dem Programm „Monitor" können Sie aktuell Auswahl für Installateur... - Seite 56 Monitor Monitor Wandheizkessel u Setzen Sie in der Übersichtsseite „Monitor für Pfad: Schlüsselcode, Pfeiltaste „Monitor", Taste HW" den Cursor mit der Pfeiltaste vor „Kessel" Pfeiltaste „Kessel", Taste E und bestätigen Sie mit der Taste E. Es erscheint die Seite „Monitor Kessel".
-
Seite 57: Monitor Vorregelung
Monitor Automatik-Anfahrbetrieb Auto-Anfahr: (Einschaltoptimierung) Auto-Absenk: Automatik-Absenkbetrieb (Ausschaltoptimierung) Ständig Heiz- bzw. Tagbetrieb Man-Tag: Man-Nacht: Ständig abgesenkter bzw. Nachtbetrieb Ferien: längerfristiger abgesenkter Betrieb mit speziellen Randbedingungen Sommer: Sommerbetrieb (kein Heiz- betrieb, nur Wassererwårmung) Vorlauftemperatur Soll / 1st Vor: Raum: Raumtemperatur Soll / 1st opt Ein: Uhr-Optimierunmg „Anfahren";... -
Seite 58: Wassererwärmung
Monitor Monitor der Wassererwärmung Setzen Sie in der Übersichtsseite „Monitor für Pfad: Schlüsselcode, Pfeiltaste „Monitor , " Taste E, HW" den Cursor mit der Pfeiltaste vor „Warm- Pfeiltaste „Warmwasser", Taste E wasser" und bestätigen Sie mit der Taste E. Es erscheint die Seite „Monitor Warmwasser". -
Seite 59: Fühlerkennlinien
Fühlerkennlinien Allgemein Die vergleichende Temperaturmessung (Raum-, Vor jeder Messung ist die Anlage stromlos Vorlauf-, Rücklauf- und Außentemperatur) schalten. stets in Fühlernähe vorzunehmen. Die Widerstandsmessung Wird an den Klemmen der abgezogenen Stecker vorgenommen. Außentemperaturfühler Außentemperatur (oc) Kesselwasser-, Vorlauf-, Rücklauf-, Warmwasser-Temperaturfühler osaaaaaaaoaaoo moxaaaaaoaaaaa Heizwassertemperatur (oc) - Seite 60 Fühlerkennlinien Raumtemperaturfühler (digitale Fernbedienung MEC) Raumtemperatur (oc)
-
Seite 61: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Betriebswerte auf der 1. Bedienebene Einstellung Werkseinstellung 60 oc Warmwassertemperatur 1700 Umschaltung auf Sommerbetrieb HK 1 170C Umschaltung auf Sommerbetrieb HK2 (wenn installiert) 17 oc Umschaltung auf Sommerbetrieb HK3 (wenn installiert) 170C Umschaltung auf Sommerbetrieb HK4 (wenn installiert) 5:30 - 22:00 Mo-Do Heizzeiten... - Seite 62 16 Ipbetriebnahmeprotokoll Betriebswerte auf der 2. Bedienebene Werkseinstellung Einstellung Trockene Estrich nein Max. Temperatur 45 oc Erhöhung alle x Tage Haltezeit Absenk alle x Tage Funktionsmodul FM 2.0 „JA Heizkreis Heizsystem Heizkörper Fernbedienung keine Temperatur 750C Pumpenlogik variabel Mischer Mischerlaufzeit 120 sec Trockne Estrich...
- Seite 63 Inbetriebnahmeprotokoll Parameter 2. Bedienebene Einstellung Werkseinstellung 1-11<3 1-1K4 1--11<2 | HK3 1-11<4 Parameter Heizkreis 1 —4 1-1K1 Frostschutz abschalt I abschalt Absenkungsart abschalt I abschalt Außenhalt Warmwasservorrang I OOC I OOC I OOC Anhebung Kessel Vorlauf 1 50C 1 50C 750C 1 500C 750C...
-
Seite 65: Stichwortverzeichnis
Fernbedienung Höchsttemperatur Warmwasser Störmeldungen Fühler Hydraulische Weiche Störmeldungen Kommunikation Störmeldungen Wandheizkessel Störmeldungen Warmwasserbereitung Inbetriebnahme mit Regelgerät HW 4201 FM Inbetriebnahme mit Standardhydrauliken - 22 Inbetriebnahmeprotokoll 59, 60, 61 Uhr-Optimierung Inhaltsverzeichnis Uhr-Optimierung Warmwasser Installieren des Regelgerätesw HW 4201 FM Interne Fehler... - Seite 67 Uberall in Deutschland finden heute O Bremen direkten Kontakt zu Ihrem Partner Buderus. Die Niederlassungen der Buderus Heiztechnik Velten GmbH halten für Sie das wohl umfassendste Hannover O Osnabruck Berlin Programm perfekter Technik zum zukunfts- gerechten Heizen und zur Wirtschaftlichen...
