MONTAŻ ROLET ZEWNĘTRZNYCH NA ŚCIANIE

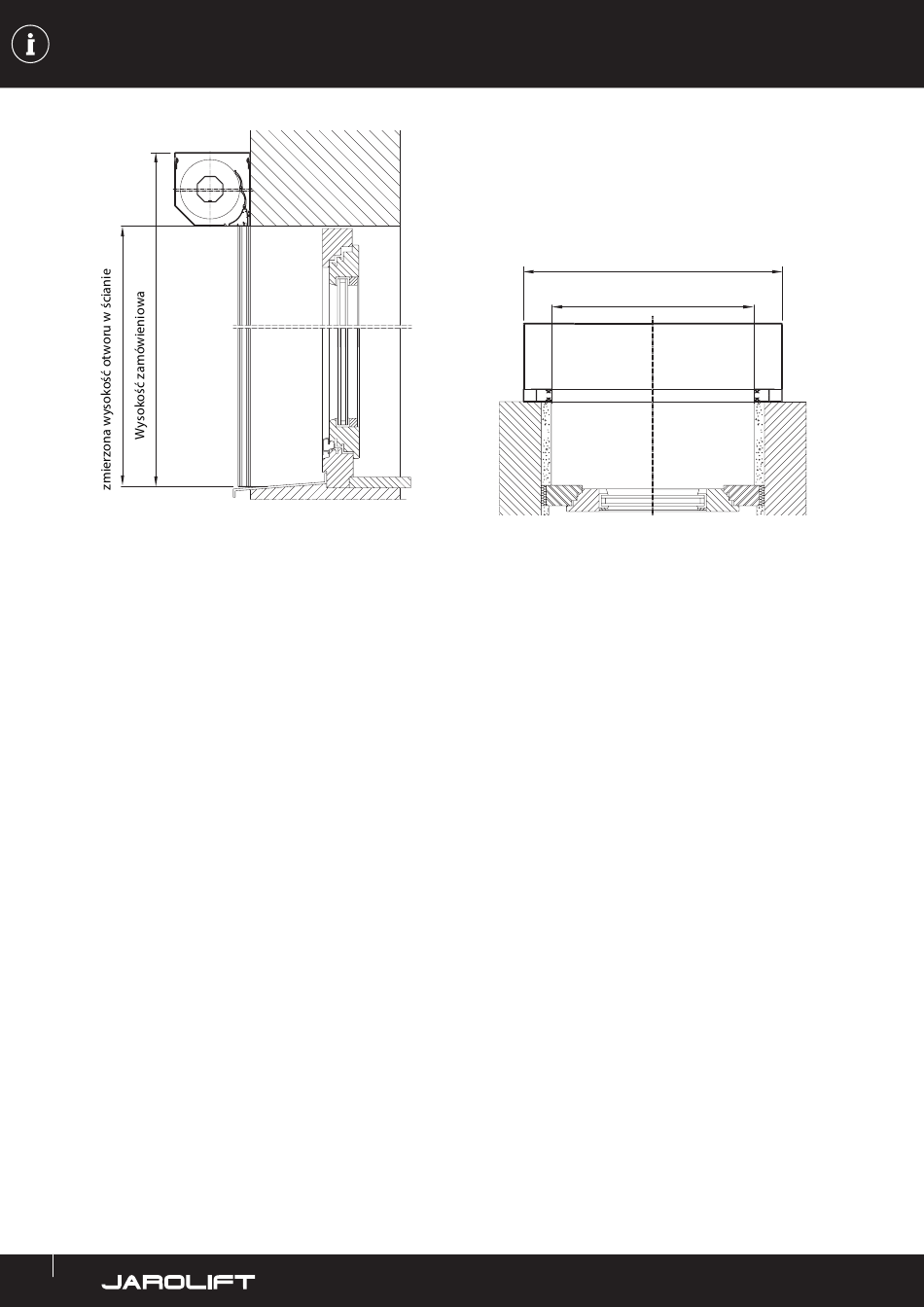

Instrukcja zamówienia przy montażu rolety zewnętrznej na ścianie
1.
Zmierz szerokość otworu w ścianie. Zmierz u góry, na środku i u dołu, ponieważ otwór w ścianie jest często krzywo zamu-
rowany lub otynkowany.
2.
Teraz weź najszerszy wymiar i dodaj do niego szerokość szyny prowadzącej po lewej i prawej stronie.
Jeśli na przykład szerokość w świetle wynosi 1500 mm, należy dodać szerokość podstawowych prowadnic, z których każ-
da ma 53 mm, co daje łącznie 106 mm. Szerokość zamówienia dla rolety wynosi zatem 1606 mm. W razie potrzeby możesz
określić szerszą szerokość rolety i zamontować prowadnice na murze w większej odległości od brzegu wnęki.
3.
Zmierz wysokość otworu w ścianie. Ponownie zmierz trzy wymiary: lewy, prawy i środkowy. Przyjmij największy wymiar i
dodaj do niego wysokość skrzyni rolety. Przegląd rozmiarów skrzyni znajduje się na stronach 48-49.
Aby określić wymagany rozmiar skrzyni, najpierw zdecyduj, jaki kształt i typ skrzyni (np. kątowa, walcowana) chcesz oraz
czy roleta będzie sterowania taśmą, czy silnikiem. Jeśli chcesz, aby była sterowana silnikiem, odczytaj maksymalną wysok-
ość całkowitą w kolumnie dla wybranego profilu rolety, a następnie określ wymiary skrzyni.
Przykład: Zmierzona wysokość otworu w ścianie
Wybór: kątowy, walcowany, silnik, profil PK37
Skrzynia typu 137 ma wymiar (A) 139 mm, który należy dodać do zmierzonej wysokości. Ponieważ listwa końcowa rolety
zawsze wystaje około 10–20 mm poza skrzynię, można również ją dodać. W tym przypadku wysokość zamówienia
wynosi 1659 mm. Można jednak również nieznacznie skrócić wystawanie listwy podczas montażu, ponownie zmieniając
wysokość.
Przy określaniu rozmiaru skrzyni należy pamiętać, że tabela rozmiarów skrzyni (strony 6-7) zawsze uwzględnia całkowitą
wysokość rolety (wysokość łącznie ze skrzynią). Maksymalna dopuszczalna wysokość zabudowy podana dla każdego typu
skrzyni musi zatem uwzględniać zmierzoną wysokość i odpowiednią skrzynię.
4.
Określ sposób i stronę sterowania (patrząc z zewnątrz). Należy pamiętać, że w przypadku rolet montowanych na ścianie,
wiercenie otworów na taśmę rolety może być problematyczne, ponieważ w murze często znajdują się pręty zbrojeniowe.
Zalecamy w tym przypadku obsługę za pomocą silnika!
46
Szerokość
zmierzona szerokość otworu w ścianie
1.500 mm
= typ skrzyni 137
