MONTAGE DES VOLETS ROULANTS SUR LE MUR
Instruction pour la prise de mesures pour un montage sur le mur :
1.
Mesurez la largeur réelle de l'ouverture murale. Mesurez en haut, au milieu et en bas, car l'ouverture murale est souvent
maçonnée ou crépie de manière irrégulière.
2.
Prenez la mesure la plus large et ajoutez à cette mesure, à gauche et à droite, la largeur du rail de guidage sou haité.
Si vous avez une largeur libre maximale de 1 500 mm, par exemple, ajoutez la largeur du rail de guidage standard de 53
mm, soit un total de 106 mm. La dimension à commander pour la largeur de votre volet roulant est donc de 1 606 mm.
Vous pouvez bien sûr choisir une largeur plus importante pour votre volet roulant et monter les rails à une plus grande
distance de l'embrasure sur la maçonnerie.
3.
Mesurez maintenant la hauteur de l'ouverture libre du mur. Prenez à nouveau trois mesures, à savoir à gauche, à droite et
au milieu. Prenez maintenant la plus grande mesure et ajoutez-y la hauteur du coffre du volet roulant. Vous trouverez un
aperçu des dimensions des coffres sur les pages 20-21.
Pour déterminer la taille du coffre nécessaire, décidez d'abord de la forme et du type de coffre (par exemple, arrondi
ou à pan coupé) Décidez également si vous souhaitez une commande par sangle ou motorisé. Dans le cas d'un fonc-
tionnement motorisé, lisez la hauteur totale maximale dans la colonne correspondant au profilé de volet roulant souhaité,
puis déterminez les dimensions du coffre.
Exemple:
hauteur mesurée de l'ouverture libre du mur
Sélection, angulaire, en forme de rouleau, moteur, profil PK37
Le coffre de type 137 a une mesure (A) de 139 mm, que vous pouvez ajouter à votre hauteur mesurée.
Étant donné que la barre finale du volet roulant dépasse toujours d'environ 10 à 20 mm du caisson, vous pouvez
égale ment l'ajouter. Dans ce cas, la hauteur à commander est de 1 659 mm. Lors du montage, vous pouvez également
raccour cir légèrement les rails et ainsi modifier à nouveau la hauteur.
Pour déterminer de la taille du coffre, veuillez noter que notre tableau des tailles de coffres (pages 13-15) se base toujours
sur la hauteur totale du volet roulant (hauteur coffre compris). La taille maximale indiquée pour chaque type de coffre
doit donc inclure la hauteur que vous avez mesurée et le coffre correspondant.
4.
Déterminez maintenant le côté de commande (vu de l'extérieur) et le type de manoeuvre. Veuillez noter que pour les coff-
res de volets roulants montés sur le mur, le perçage pour la sangle du volet roulant peut s'avérer problématique, car des
fers de renfort sont souvent intégrés dans la maçonnerie. Nous recommandons ici le type de commande motorisé !
18

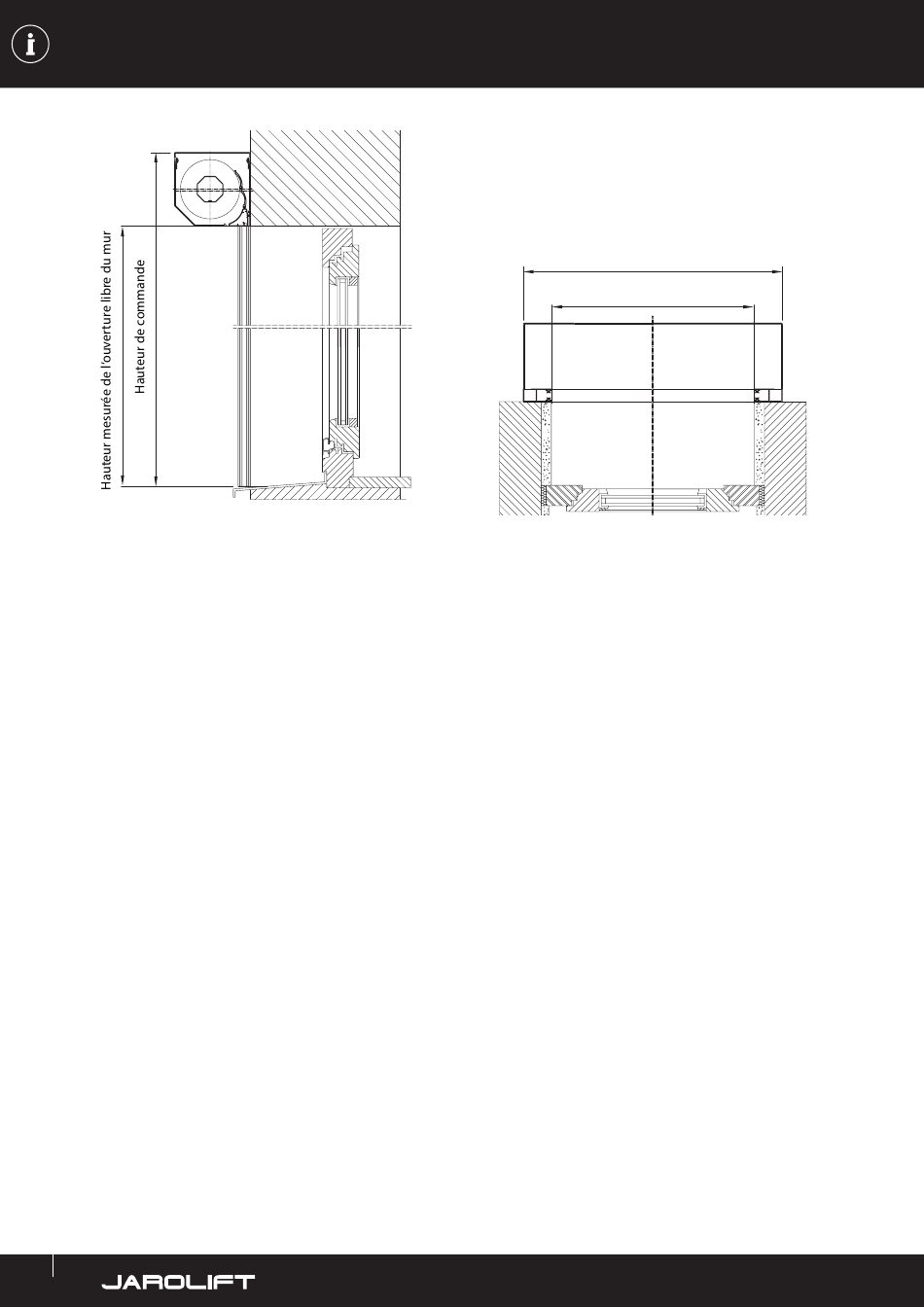

Largeur à commander
Largeur mesurée de l'ouverture libre du mur
1.500 mm
= Type de coffre 137
