MONTAGGIO DELLA TAPPARELLA SULLA FACCIATA
ISTRUZIONI DI MISURAZIONE PER IL MONTAGGIO DELLA TAPPARELLA SULLA
FACCIATA
1.
Misurare la larghezza dell'apertura della parete. Effettuare la misurazione in alto, al centro e in basso, poiché l'apertura
della parete può essere intonacata o verniciata in modo irregolare.
2.
Prendere ora la misura più ampia e aggiungere a questa, a sinistra e a destra, la larghezza delle guide laterali.
Se, ad esempio, la misura più grande è di 1.500 mm, calcolare la larghezza delle guide laterali (ognuna larga 53 mm, quindi
in totale 106 mm).La larghezza d'ordine per la tapparella sarà quindi di 1.606 mm.Si consiglia di scegliere una larghezza
leggermente maggiore per garantire un montaggio agevole e un'adeguata distanza dalla muratura.
3.
Misurare l'altezza dell'apertura della parete.Effettuare la misurazione in più punti – a sinistra, al centro e a destra – e pren-
dere in considerazione il valore più grande per determinare l'altezza della cassetta e del telo.La panoramica delle dimensi-
oni delle cassette è riportata nelle pagine 34–35.
Per determinare la dimensione del cassonetto necessario, occorre innanzitutto stabilire la forma della cassetta (ad esem-
pio angolare o tonda).Se la tapparella viene azionata tramite motore, è possibile leggere l'altezza massima della colonna
nella tabella dedicata al profilo del telo e quindi determinare le dimensioni corrette del cassonetto..
Esempio: Altezza misurata dell'apertura:
Selezione: cassonetto angolare, profilato, motore, profilo PK3 7 → Cassonetto tipo 137
La cassetta di tipo 137 ha un'altezza (A) di 139 mm, che va aggiunta all'altezza misurata.
Poiché la barra finale della tapparella sporge di circa 10–20 mm dalla cassetta, l'altezza complessiva d'ordine sarà di circa
1.659 mm.
I binari si accorciano un po' e quindi l'altezza varia di nuovo.
Per determinare la dimensione corretta del cassonetto, è necessario consultare la tabella delle dimensioni nelle pagine
34–35.È inoltre importante considerare l'altezza totale della tapparella (telo più cassonetto). L'altezza massima realizzabile
varia in base al tipo di cassonetto e all'altezza misurata dell'apertura
4.
Indicare il lato del comando (visto dall'esterno) e il tipo di azionamento.Rocordate che, nel caso di cassette con aziona-
mento a cinghia, la perforazione sulla parete può risultare difficoltosa, poiché spesso la zona d'installazione è rinforzata o
intonacata.Si consiglia vivamente l'uso di un motore!
32

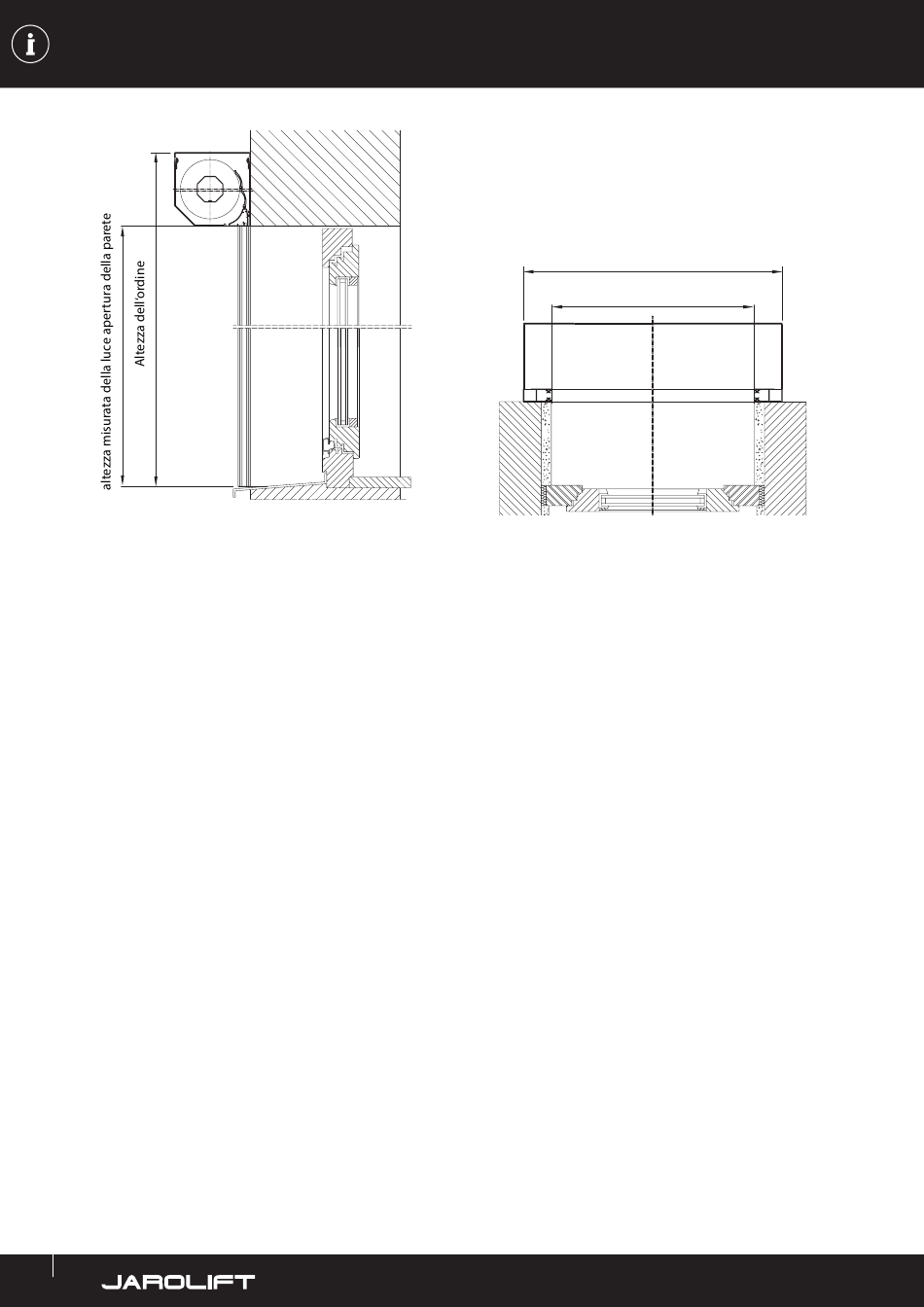

Larghezza misurata dell'apertura della parete
1.500 mm
Larghezza dell'ordine
